14.15.1. Замена привода стояночного тормоза

Снятие проводите в следующей последовательности:

- поднимите автомобиль и устойчиво закрепите на подставках. Снимете колеса;

- опустите рычаг стояночного тормоза;

- снимите среднюю консоль;

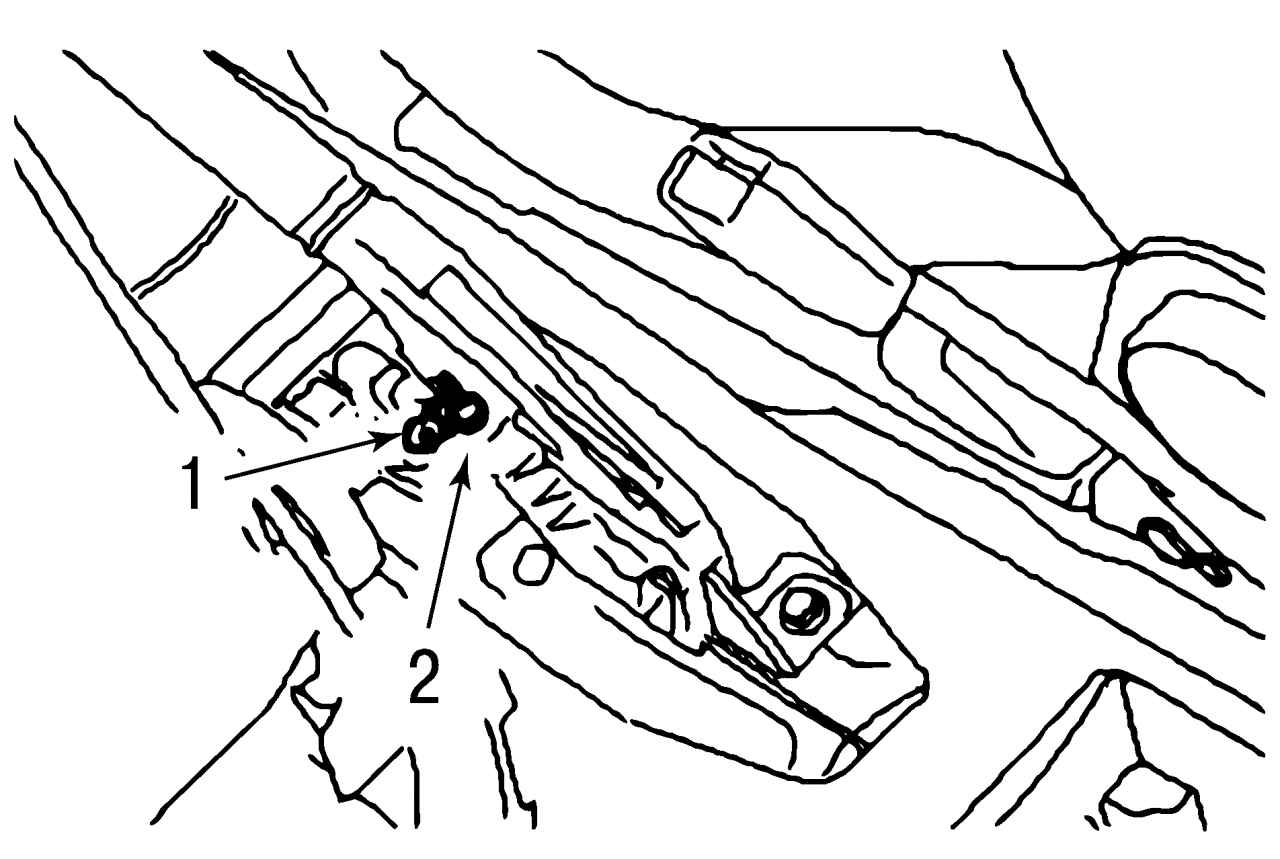

Рис. 295. Снятие троса ручного тормоза: 1 — зажим; 2 — установочная гайка

- ослабьте натяжение троса, для этого снимите зажим 1 (рис. 295) и отверните гайку 2;

- подоприте выпускную трубу с помощью подставки и отпустите подвесную опору;

cнимите центральную подвесную опору;

- снимите теплозащитный экран;

- снимите трос стояночного тормоза из компенсатора, для этого трос выдавите из направляющей и поверните на 90°;

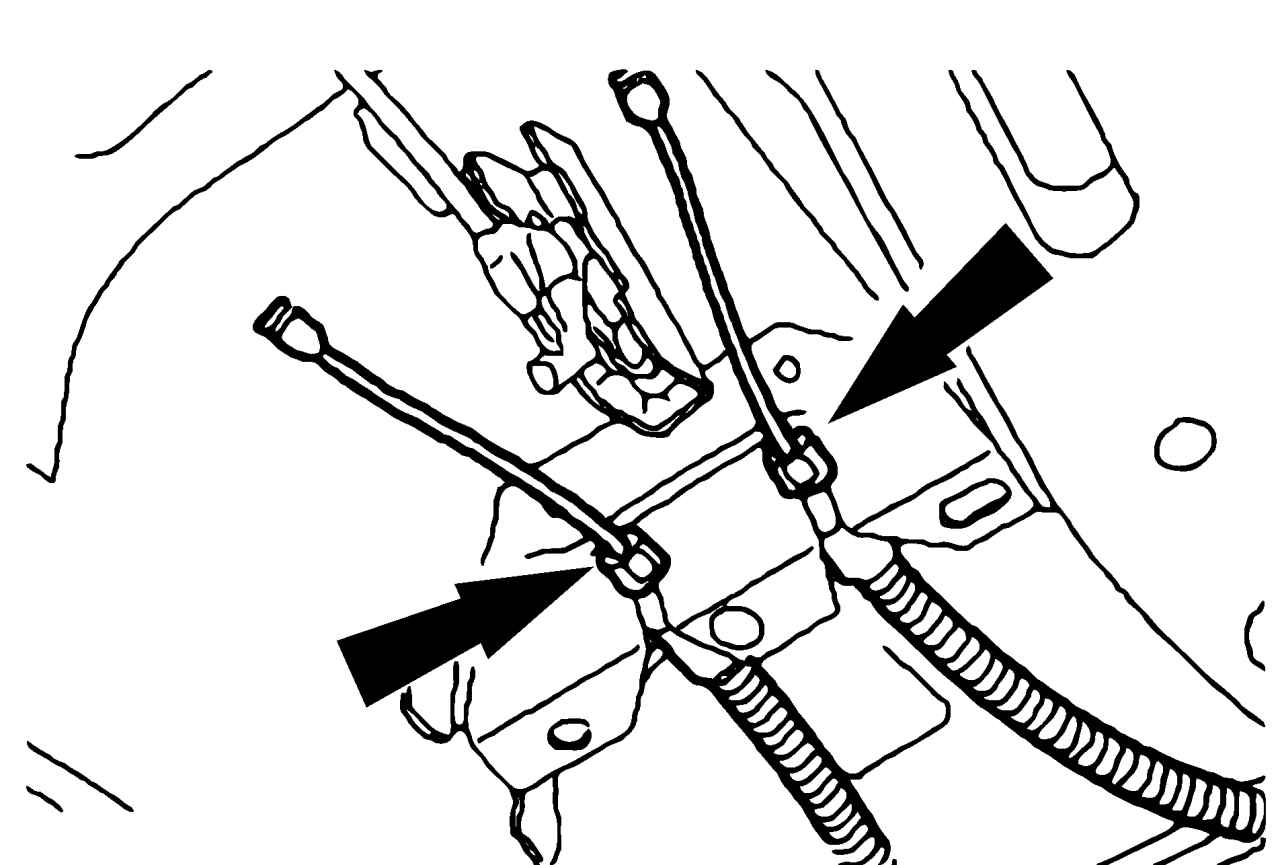

Рис. 296. Снятие направляющей

- освободите трос с оболочкой из направляющей (рис. 296);

- снимите зажимы с троса и направляющей;

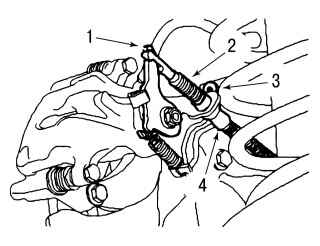

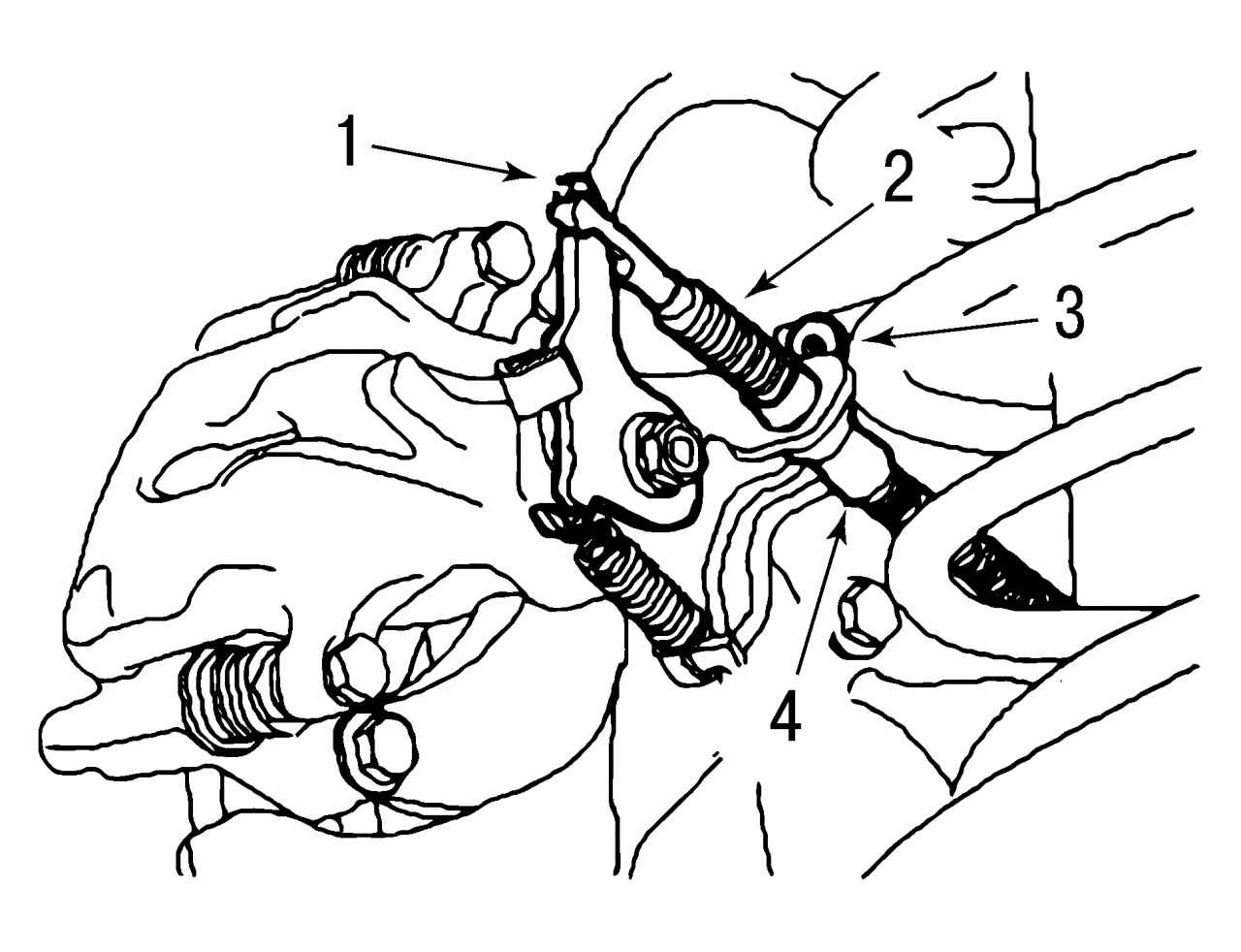

Рис. 297. Снятие троса стояночного тормоза: 1 — рычаг стояночного тормоза; 2 — трос; 3 — зажим; 4 — оболочка

- снимите трос, для этого рычаг 1 (рис. 297) ручного тормоза потяните назад, снимите трос 2, удалите зажим 3 из направляющей, снимите трос 4 с оболочкой.

Установку проводите в следующей последовательности;

- установите все детали в последовательности, обратной снятию;

- отрегулируйте стояночный тормоз;

- совершите пробную поездку, при которой осторожно натягивайте ручной трос и следите за равномерностью торможения обоих задних колес.
