3.3.7. Катушка зажигания

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

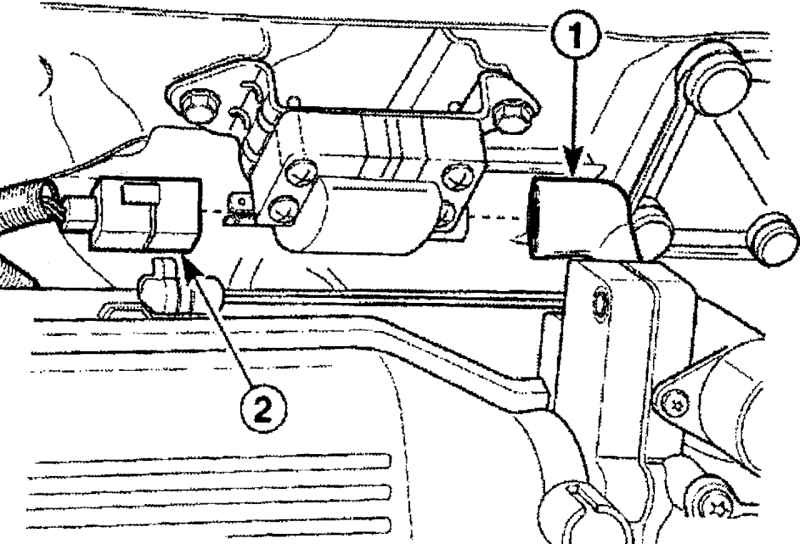

Рис. 3.107. Расположение высоковольтного провода (1) и разъема (2) катушки зажигания

Отсоедините высоковольтный провод 1 (рис. 3.107) от катушки зажигания.

Нажмите фиксатор и отсоедините разъем 2 от катушки зажигания.

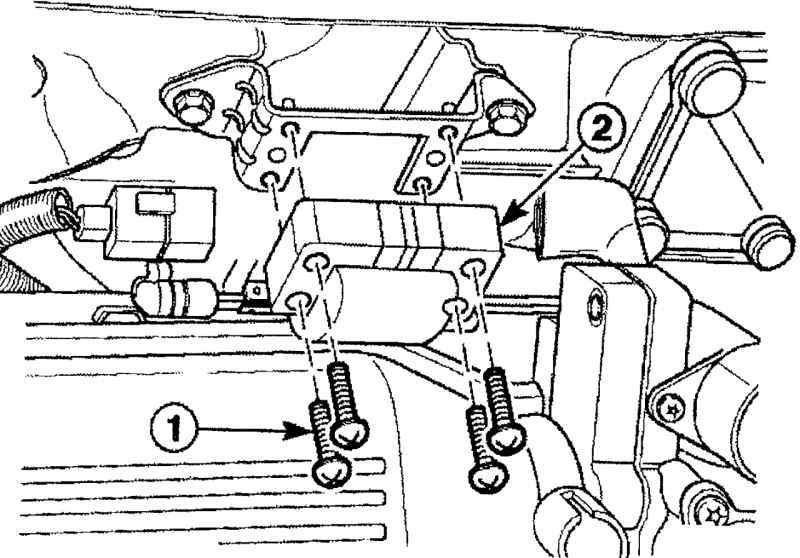

Рис. 3.108. Расположение винтов (1) крепления катушки зажигания (2)

Отверните винты 1 (рис. 3.108) и снимите катушку зажигания 2.

Установка

Установку катушки зажигания проводите в последовательности, обратной снятию.

Затяните винты крепления катушки зажигания моментом 4—7 Н·м.
