3.3.11. Ремонт распределителя зажигания

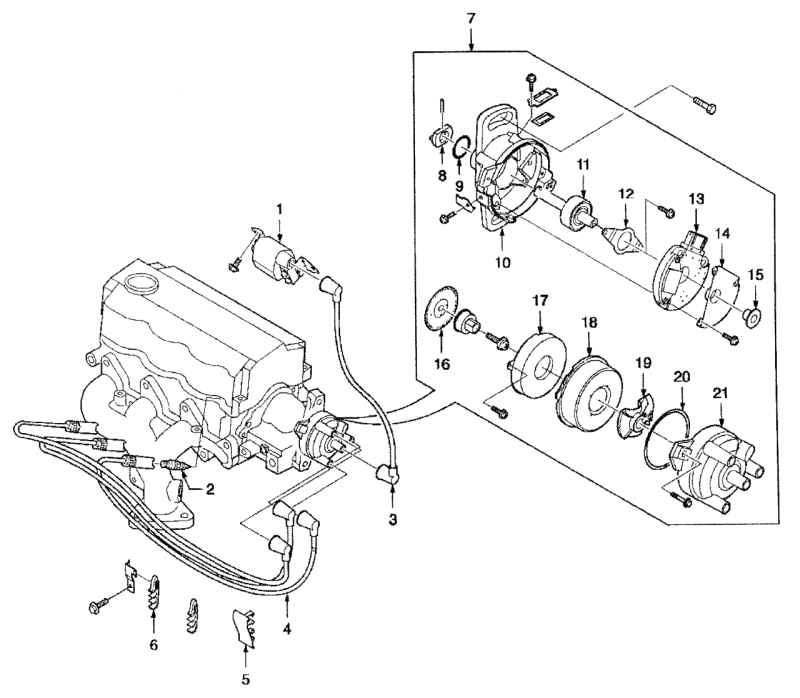

Рис. 3.148. Детали компонентов системы зажигания и распределитель зажигания: 1 — катушка зажигания; 2 — свечи зажигания; 3 — высоковольтный провод; 4 — высоковольтные провода; 5 — опорный зажим; 6 — крепежный зажим; 7 — распределитель зажигания; 8 — муфта; 9 — масляный сальник; 10 — корпус распределителя зажигания; 11 — ось распределителя зажигания; 12 — фиксатор; 13 — оптический датчик; 14 — пластина; 15 — втулка; 16 — диск с отверстиями; 17 — крышка; 18 — экран; 19 — ротор распределителя зажигания; 20 — сальник крышки распределителя зажигания; 21 — крышка распределителя зажигания

Детали компонентов системы зажигания и распределитель зажигания показаны на рис. 3.148.

Снимите распределитель зажигания.

Снимите крышку, сальник и ротор с корпуса распределителя зажигания в следующем порядке:

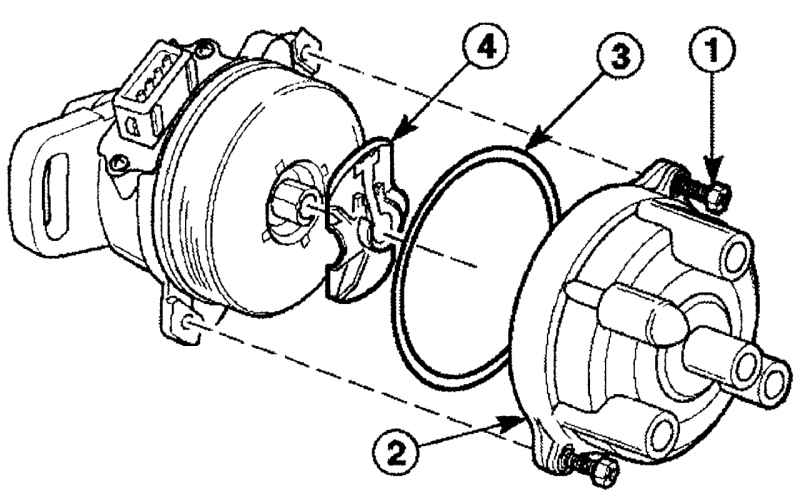

Рис. 3.149. Снятие крышки, сальника и ротора с корпуса распределителя зажигания: 1 — болты; 2 — крышка распределителя зажигания; 3 — сальник; 4 — ротор

- отверните болты 1 (рис. 3.149);

- снимите крышку распределителя зажигания 2;

- снимите сальник 3;

- снимите ротор 4.

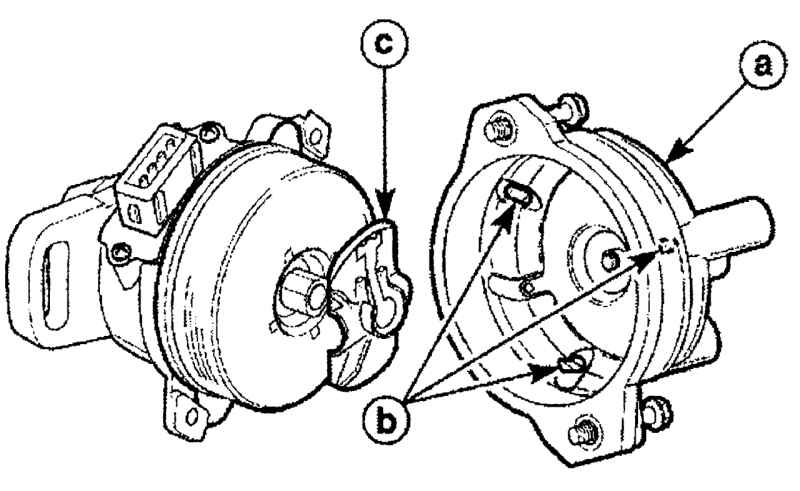

Рис. 3.150. Места проверки крышки (а) и ротора (с) на отсутствие повреждений/износа или следов нагара (b)

Проверьте крышку а (рис. 3.150) на отсутствие повреждений/износа или следов нагара b.

Проверьте ротор на отсутствие повреждений или следов нагара с.

Снимите крышку/экран с корпуса распределителя зажигания в следующем порядке:

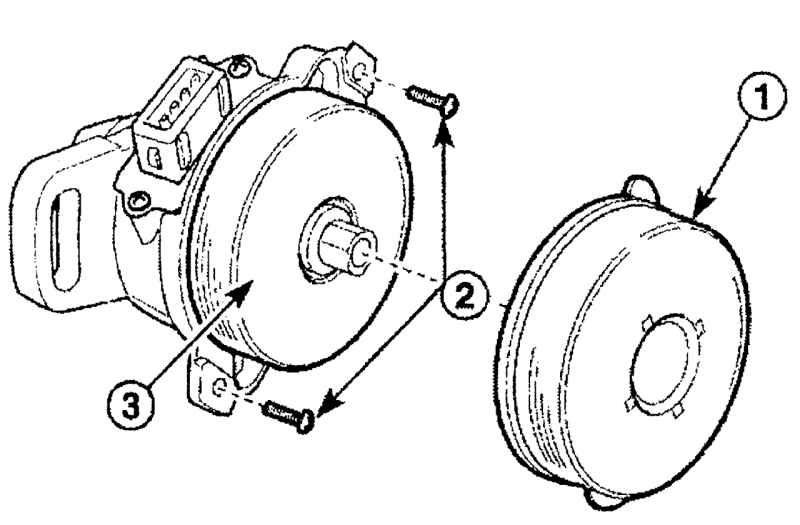

Рис. 3.151. Снятие экрана (1) и расположение болтов (2) крепления крышки (3)

- снимите экран 1 (рис. 3.151);

- выверните винты 2;

- снимите крышку 3.

Снимите с корпуса распределителя зажигания крепежную пластину бесконтактного датчика и переходник в следующем порядке:

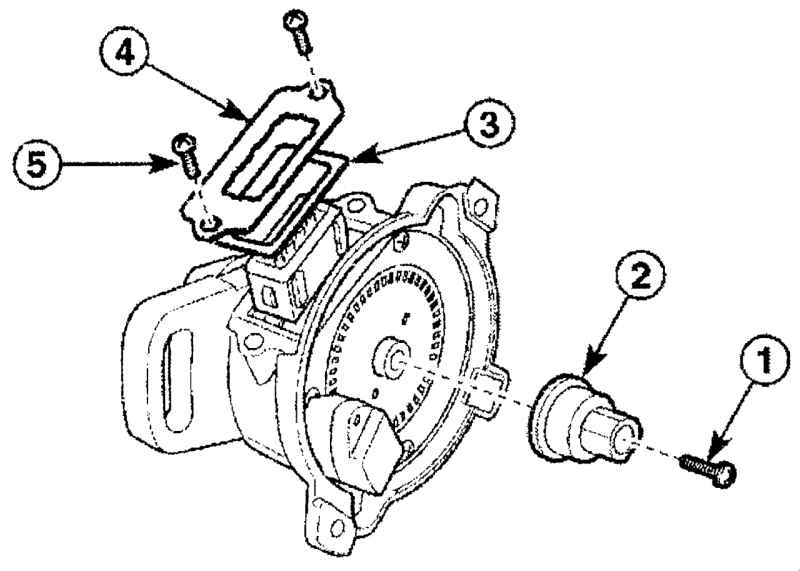

Рис. 3.152. Снятие с корпуса распределителя зажигания крепежной пластины бесконтактного датчика и переходника: 1 — винт; 2 — переходник; 3 — прокладка; 4 — крепежная пластина; 5 — винты

- выверните винт 1 (рис. 3.152);

- снимите переходник 2;

- выверните винты 5;

- снимите крепежную пластину 4;

- снимите прокладку 3.

Снимите оптический (бесконтактный) датчик с корпуса распределителя зажигания в следующем порядке:

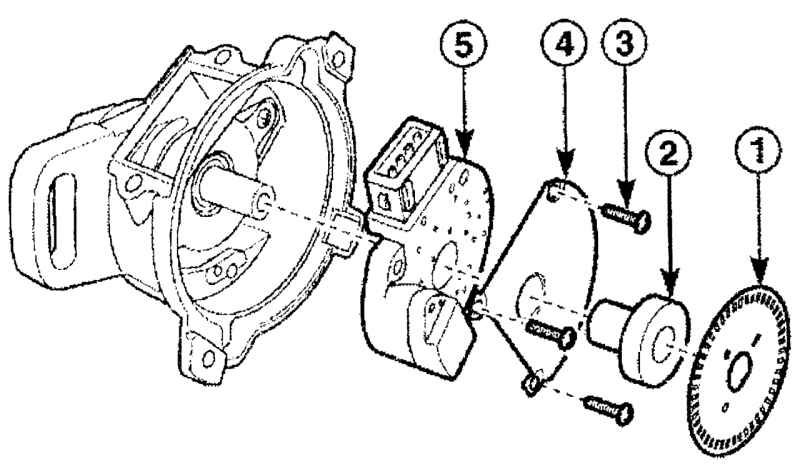

Рис. 3.153. Снятие оптического датчика с корпуса распределителя зажигания: 1 — диск с отверстиями; 2 — втулка; 3 — винты; 4 — разрезной диск; 5 — оптический датчик

- осторожно снимите диск с отверстиями 1 (рис. 3.153);

- снимите втулку 2;

- выверните винты 3;

- снимите разрезной диск 4;

- снимите оптический датчик 5.

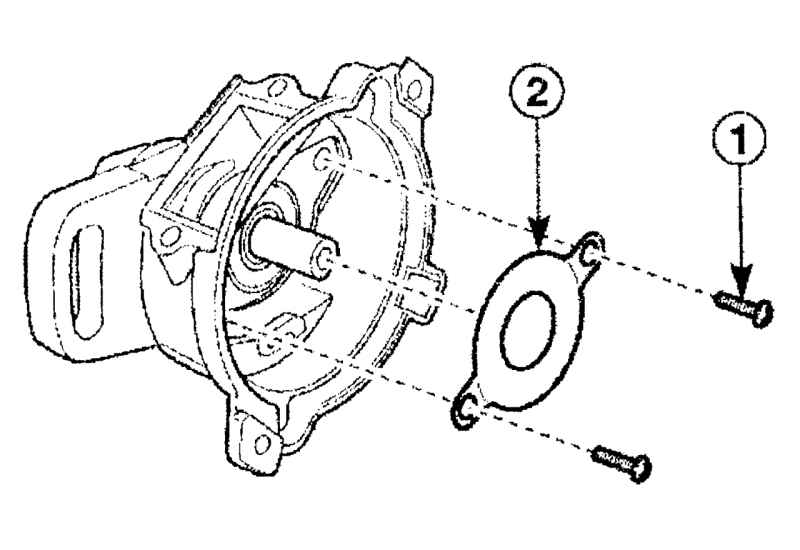

Рис. 3.154. Расположение винтов (1) крепления фиксатора (2) подшипника

Выверните винты 1 (рис. 3.154) и снимите фиксатор 2 подшипника с корпуса распределителя зажигания.

Снимите муфту, ось и подшипник с корпуса распределителя зажигания в следующем порядке:

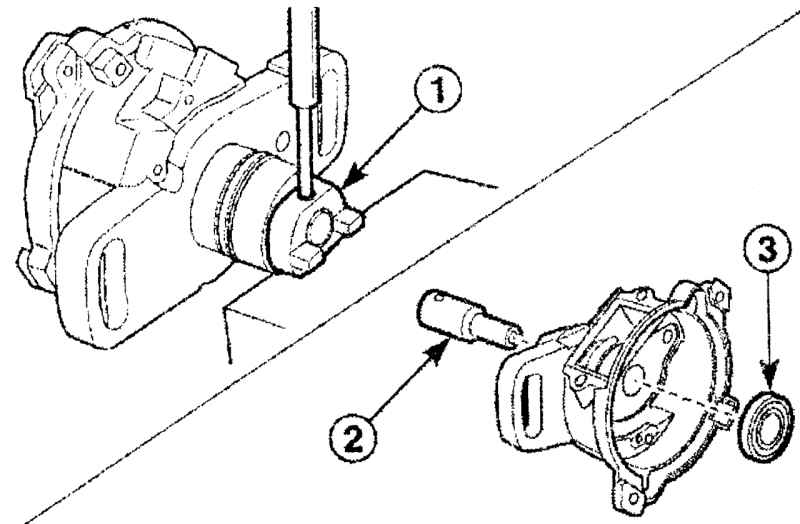

Рис. 3.155. Снятие муфты (1), оси (2) и подшипника (3) с корпуса распределителя зажигания

- снимите муфту 1 (рис. 3.155);

- используя пресс, снимите ось 2;

- снимите подшипник 3.

Сборку распределителя зажигания проводите в последовательности, обратной снятию.
