3.3.2. Стартер

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Отсоедините электрические разъемы и зажимы от стартера в следующем порядке:

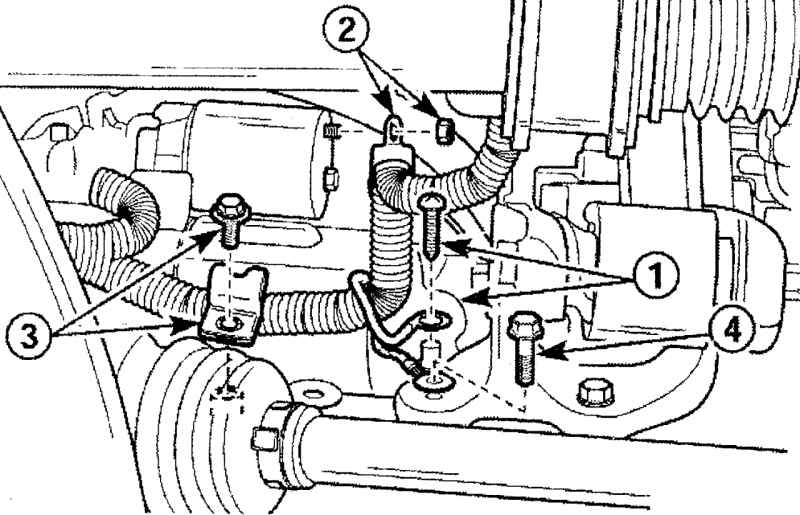

Рис. 3.97. Элементы крепления проводов стартера: 1 — болт заземления; 2 — гайка тягового реле стартера; 3 — болт крепления зажима проводов; 4 — болт заземления

- выверните болт заземления 1 (рис. 3.97);

- отверните гайку тягового реле стартера для отсоединения электрического провода 2;

- выверните болт крепления зажима проводов 3;

- выверните болт заземления 4.

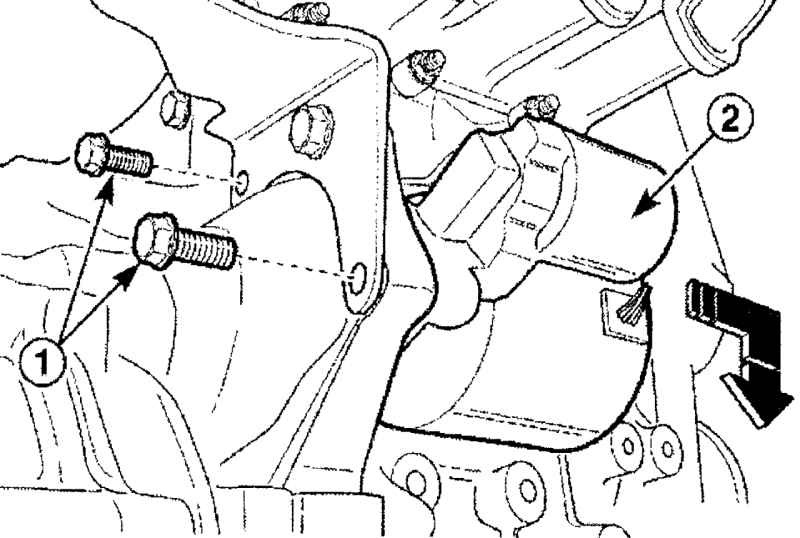

Рис. 3.98. Расположение болтов (1) крепления и направление снятия стартера (2)

Выверните болты крепления стартера 1 (рис. 3.98).

Снимите стартер 2 в сборе.

Установка

Установку стартера проводите в последовательности, обратной снятию, с учетом следующего.

Затяните болты крепления стартера моментом 55—65 Н·м.

Затяните гайку тягового реле моментом 9—12 Н·м.

Затяните болт крепления зажима провода моментом 9—12 Н·м.

Затяните болт заземления моментом 35—41 Н·м.
