9.7. Выключатель (замок) зажигания

На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.

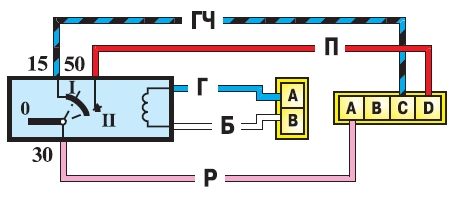

Рис. 9.9. Схема соединений выключателя зажигания (при вставленном ключе)

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 9.2), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 9.9).

Положение ключа	Контакты под напряжением	Включаемые цепи
0 (выключено)	-	-
I (зажигание)	30-50	Система управления двигателем, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омыватели ветрового и заднего стекол, электродвигатели стеклоподъемников передних дверей
II (стартер)	30-50 30-50	См. положение I Стартер

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К6.

Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения 0 (выключено) в положение I (зажигание). Ключ должен выниматься из замка только в положении 0.

Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер). Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).

1. Снимите верхний и нижний кожухи рулевой колонки (см. «Снятие и установка панели приборов»).

2. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.	3. Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

4. Выверните с помощью зубила или отвертки и молотка или высверлите четыре болта с самосрезающимися головками. Снимите выключатель с рулевой колонки.

5. Установите выключатель в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте в выключатель ключ и поверните его из положения «0».
