9.9.3. Замена рабочих цилиндров тормозных механизмов задних колес

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.

Вам потребуются: специальный ключ «на 11» для гаек трубопроводов, ключ-шестигранник «на 5».

1. Включите I передачу и установите упоры под передние колеса.

2. Снимите заднее колесо с соответствующей стороны.

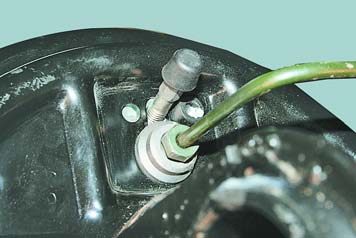

3. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

4. Снимите тормозной барабан (см. «Снятие и установка барабанов тормозных механизмов задних колес»).

5. Аккуратно поднимите рычаг стояночного тормоза — верхние концы колодок отойдут от упоров поршней.

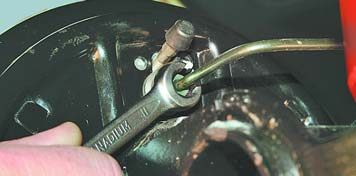

6. Отверните гайку крепления тормозной трубки к рабочему цилиндру и заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

Полезный совет После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болт крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

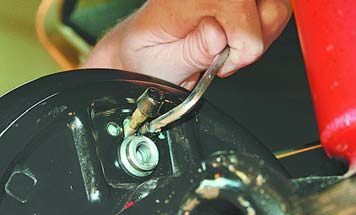

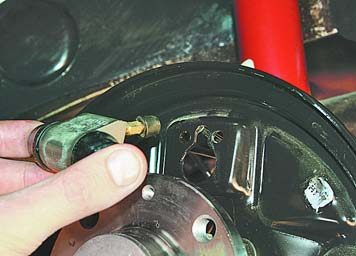

7. Выверните болт крепления рабочего цилиндра, придерживая цилиндр с другой стороны...	8. ...и снимите рабочий цилиндр.

9. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

10. Установите рабочий цилиндр в порядке, обратном снятию.

11. Установите тормозной барабан.

12. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).

13. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
