9.9.1. Снятие и установка барабанов тормозных механизмов задних колес

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Полезный совет Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Предупреждение Тормозные барабаны заменяйте парами (левый и правый одновременно).

Вам потребуется отвертка с крестообразным лезвием.

1. Снимите левое колесо.

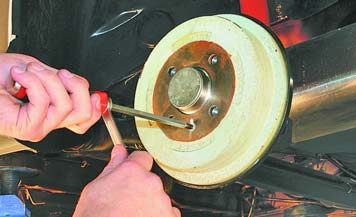

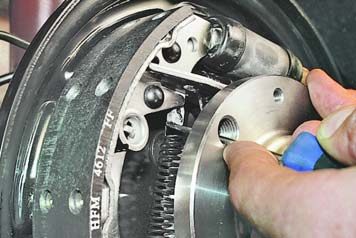

2. Выверните винт крепления тормозного барабана.	3. Через резьбовое отверстие болта крепления колеса отожмите регулировочный клин (для наглядности тормозной барабан снят).

Примечание Для выворачивания винта крепления тормозного барабана также можно использовать силовую отвертку.

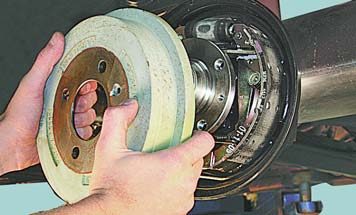

4. Снимите тормозной барабан.

Полезный совет Если тормозной барабан не удается снять усилием рук, легкими ударами молотка обстучите его по периметру привалочной поверхности к ступице заднего колеса.

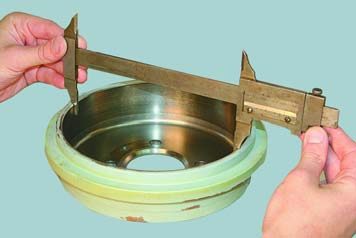

5. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимый, барабан подлежит замене.

6. Установите детали в порядке, обратном снятию.

Полезный совет При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

7. Аналогично снимите, проверьте и при необходимости замените правый тормозной барабан.
