9.9.2. Замена колодок тормозных механизмов задних колес

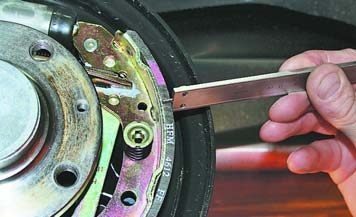

Минимально допустимая толщина фрикционных накладок тормозных колодок составляет 0,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки с глубокими бороздами и сколами.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте часть жидкости из бачка. Иначе при замене колодок она может выплеснуться.

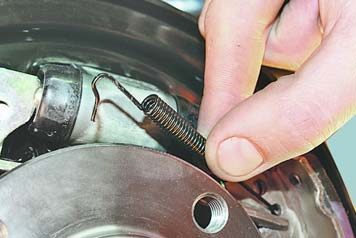

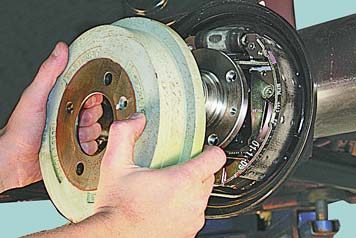

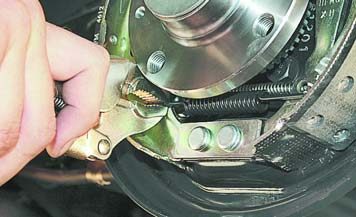

5. Снимите тормозной барабан (см. «Снятие и установка барабанов тормозных механизмов задних колес»).	6. Отцепите пассатижами от передней колодки отогнутый конец нижней стяжной пружины...

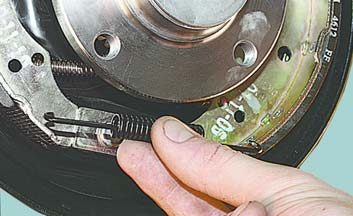

7. ...и снимите пружину.

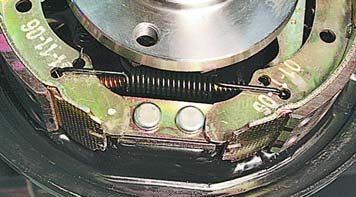

Полезный совет Для удобства снятия нижней стяжной пружины выведите нижние концы тормозных колодок из упоров.

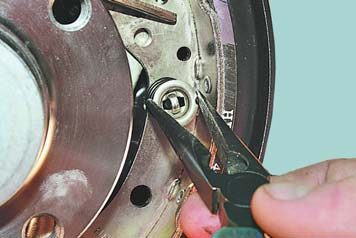

8. Отцепите пассатижами от распорной планки отогнутый конец фиксирующей пружины...

Предупреждение При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

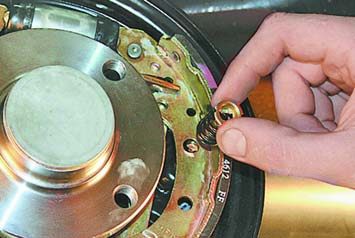

9. ...и, повернув второй конец пружины в отверстии задней колодки, снимите пружину.	10. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота...

11. ...и снимите чашку и пружину, а также опорную стойку.

12. Аналогично снимите чашку с прижимной пружиной передней колодки...

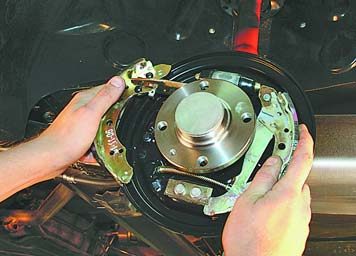

13. ...и снимите переднюю колодку в сборе с распорной планкой, стяжной пружиной, регулировочным клином и его пружиной.	14. Отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

15. Снимите пружину регулировки зазоров.

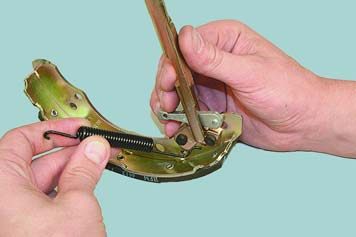

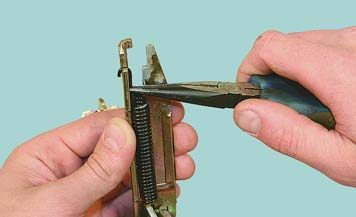

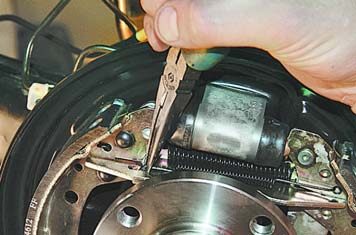

16. Отцепите пассатижами от распорной планки конец верхней стяжной пружины...	17. ...и, повернув второй конец пружины в отверстии задней колодки, снимите пружину.

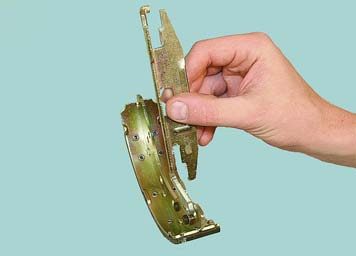

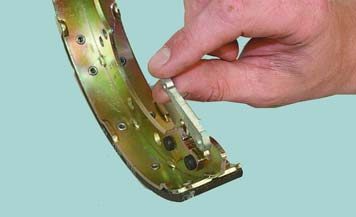

18. Снимите распорную планку...	19. ...и регулировочный клин зазоров.

Предупреждение Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

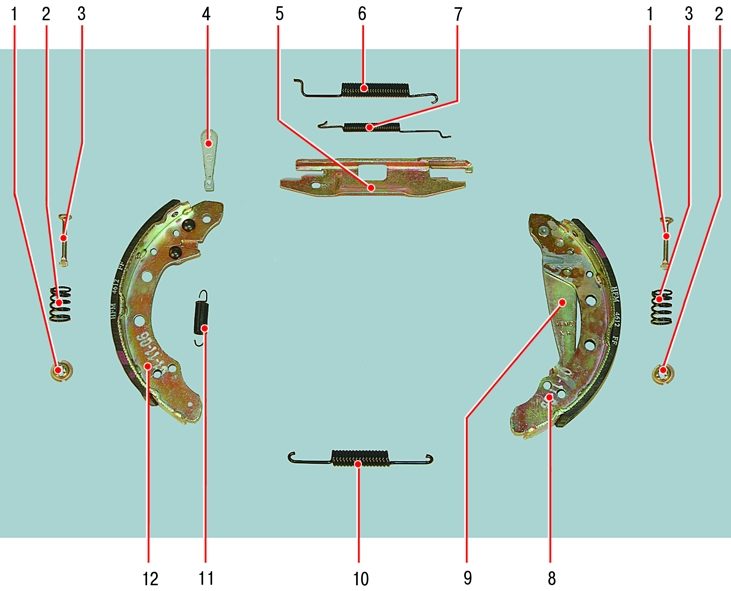

Рис. 9.3. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 – чашки прижимных пружин; 2 – прижимные пружины; 3 – опорные стойки; 4 – регулировочный клин зазоров; 5 – распорная планка; 6 – стяжная пружина; 7 – фиксирующая пружина; 8 – задняя колодка; 9 – разжимной рычаг стояночного тормоза; 10 – нижняя стяжная пружина; 11 – пружина регулировки зазоров; 12 – передняя колодка

20. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.3). Деформированные или сильно корродированные детали замените. Потерявшие упругость и искривленные пружины замените.

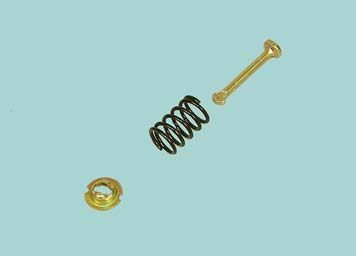

Полезный совет При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.

21. Нанесите на места трения тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

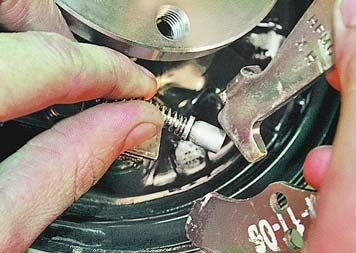

22. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

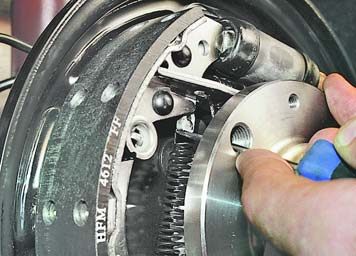

23. Отверткой приподнимите вверх регулировочный клин зазоров для сведения колодок и установите тормозной барабан и колесо на место.

24. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
