9.1. Особенности конструкции

Автомобиль Chery Amulet оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая система, оснащенная гидравлическим приводом с вакуумным усилителем и антиблокировочной системой, обеспечивает торможение при движении автомобиля, вторая — затормаживает автомобиль на стоянке.

На автомобиле применяют рабочую тормозную систему с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. Один контур обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля, хотя и с меньшей эффективностью. В гидравлический привод, помимо педали тормоза, включены вакуумный усилитель, главный тормозной цилиндр, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы.

Привод стояночной тормозной системы осуществляется на тормозные механизмы задних колес.

Тормозные механизмы передних колес дисковые, с автоматической регулировкой зазора между тормозными колодками 5 (рис. 9.1) и диском 7, с плавающей скобой. Подвижная скоба образуется суппортом 1 c однопоршневым рабочим цилиндром. Направляющая скоба 6 колодок прикреплена болтами к поворотному кулаку передней подвески. Подвижная скоба прикреплена болтами к направляющим пальцам 4, которые установлены в отверстиях направляющих колодок. Направляющие втулки смазаны консистентной смазкой и защищены резиновыми пыльниками 8.

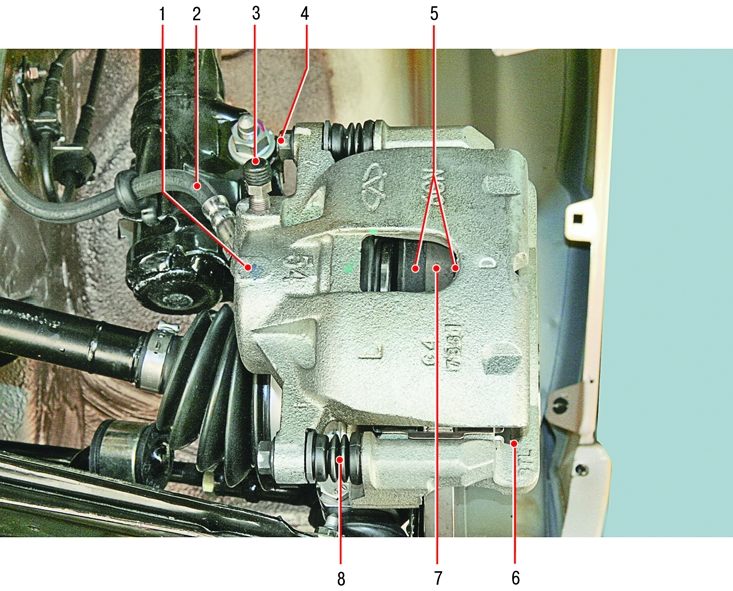

Рис. 9.1. Тормозной механизм переднего колеса: 1 – суппорт тормозного механизма; 2 – тормозной шланг; 3 – перепускной клапан; 4 – направляющий палец; 5 – тормозные колодки; 6 – направляющая скоба колодок; 7 – тормозной диск; 8 – пыльник направляющего пальца

В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и тормозным диском, поверхность которого защищена щитом тормоза. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, причем сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 5 (рис. 9.2) приводятся в действие одним гидравлическим рабочим цилиндром 2 с двумя поршнями.

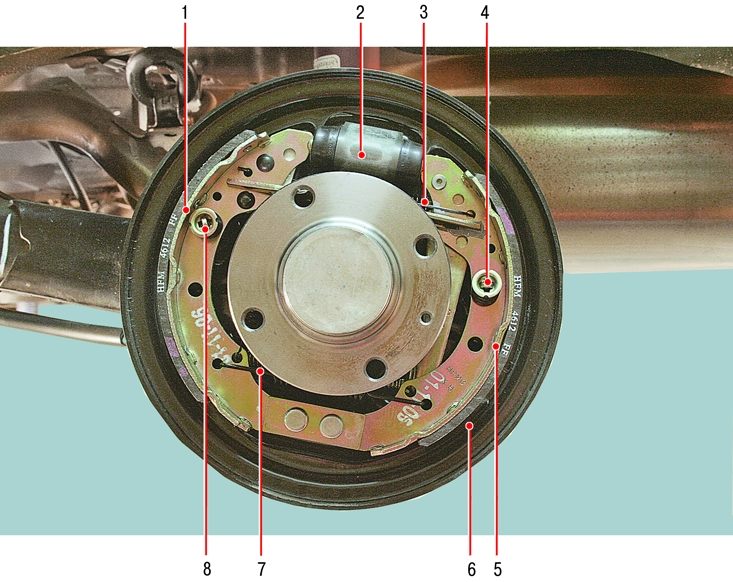

Рис. 9.2. Тормозной механизм заднего колеса: 1, 5 – тормозные колодки; 2 – тормозной цилиндр; 3 – верхняя стяжная пружина колодок; 4, 8 – опорные стойки колодок; 6 – щиток; 7 – нижняя стяжная пружина колодок

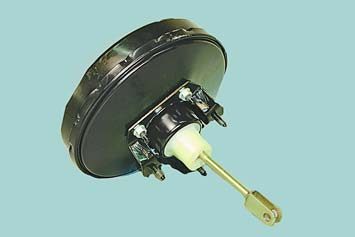

Вакуумный усилитель, установленный между механизмом педали тормоза и главным тормозным цилиндром, при торможении за счет разрежения в ресивере двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с ресивером, установлен обратный клапан. Он удерживает в усилителе разрежение при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

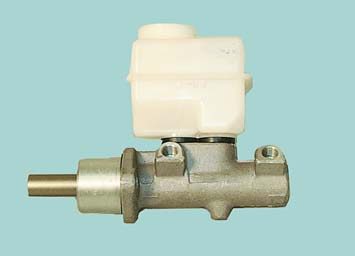

Главный тормозной цилиндр гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Одна из камер связана с правым передним и левым задним тормозными механизмами, другая — с левым передним и правым задним.

Главный цилиндр снабжен бачком, внутренняя полость которого разделена перегородкой на два отсека. Каждый отсек питает одну из камер главного цилиндра.

При нажатии на педаль тормоза поршни главного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, тяги с регулировочным механизмом, к которому присоединены два задних троса, а также разжимных рычагов, установленных в тормозных механизмах задних колес.

Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. Чрезмерно изношенные детали замените.

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, гидравлического блока, контрольной лампы и датчика ускорения. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности компонентов.

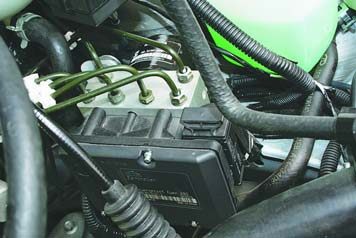

Примечание Электронный блок управления и гидравлический блок ABS, объединенные в единый модуль, установлены в моторном отсеке под вакуумным усилителем тормозов и закреплены на правом брызговике.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес, сохраняя заданную траекторию направления движения и курсовую устойчивость.

Во время торможения автомобиля электронный блок управления ABS получает сигнал от всех датчиков скорости вращения колес и определяет, какое колесо в данный момент находится на грани блокировки. На основании полученных сигналов электронный блок приводит в действие соответствующий электромагнитный клапан в гидравлическом блоке для обеспечения требуемого давления в трубопроводе соответствующего колеса.

Антиблокировочная система обеспечивает следующие преимущества:

– объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

– сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрены функции самодиагностики и поддержания работы при отказах системы.

Гидроэлектронный блок управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес.

На основе этой информации блок управления определяет оптимальный режим торможения колес.

Различают следующие режимы работы антиблокировочной системы:

– режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;

– режим экстренного торможения. Если при экстренном торможении начинается блокировка колес, гидроэлектронный блок управления выдает на электронный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Входной клапан закрывается, и подача тормозной жидкости из главного тормозного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

– режим поддержания давления. При максимальном снижении давления в рабочем цилиндре гидроэлектронный блок управления выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочих цилиндров не уходит;

– режим повышения давления. Если гидроэлектронный блок управления определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение не подается на электромагнитные клапаны, тормозная жидкость поступает через входной клапан в рабочие цилиндры, давление возрастает.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью, которую необходимо периодически заменять. Порядок замены тормозной жидкости описан в разд. 4 «Техническое обслуживание» (см. «Замена тормозной жидкости в гидроприводе тормозов»). Проверка тормозной системы описана в подразделе «Регламентное техническое обслуживание».

Полезные советы Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Свободный ход педали тормоза при неработающем двигателе должен быть примерно 3–6 мм. Слишком малый свободный ход свидетельствует о заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», – в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична. Если при торможении педаль тормоза начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их ремонт или замена. Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
