6.2.7. Ремонт первичного вала

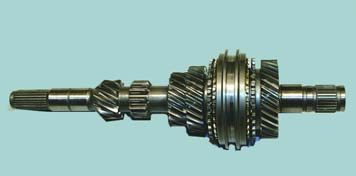

Синхронизатор V передачи в сборе с ведущей шестерней, задний подшипник первичного вала и пластина его крепления были сняты с первичного вала в процессе разборки коробки передач. В данном подразделе описаны снятие и установка остальных деталей первичного вала.

Вам потребуется съемник стопорных колец.

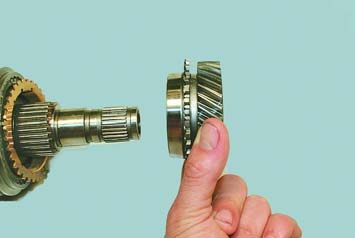

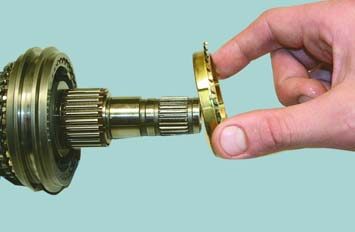

1. Снимите с игольчатого подшипника ведущую шестерню IV передачи.	2. Извлеките из синхронизатора блокирующее кольцо IV передачи.

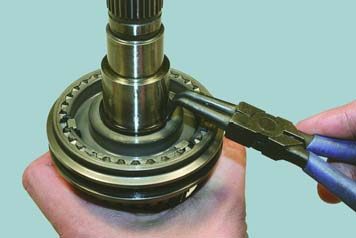

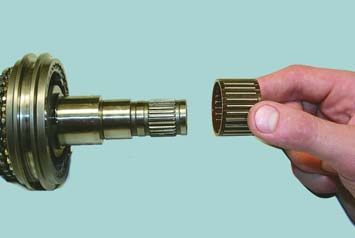

3. Снимите с шейки вала игольчатый подшипник ведущей шестерни IV передачи.	4. Разведите концы стопорного кольца крепления ступицы синхронизатора III и IV передач...

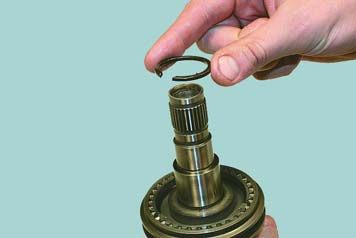

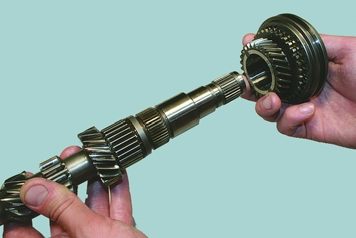

5. ...снимите кольцо...	6. ...и снимите с вала синхронизатор в сборе с ведущей шестерней III передачи.

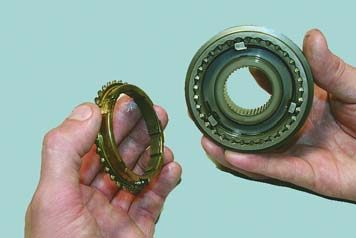

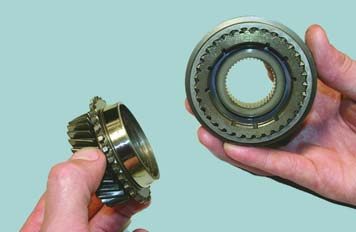

7. Разъедините синхронизатор и шестерню...	8. ...и извлеките из синхронизатора блокирующее кольцо III передачи.

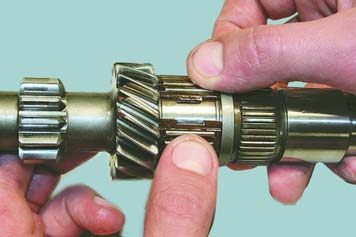

9. Аккуратно разведите сепаратор игольчатого подшипника шестерни III передачи...

Предупреждение Не разводите сепаратор подшипника больше, чем это нужно для его снятия с вала, во избежание поломки сепаратора.

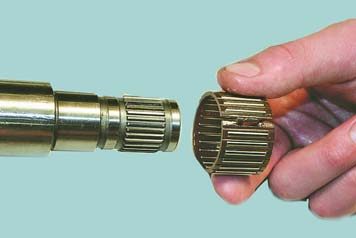

10. ...и снимите подшипник с вала.

11. Осмотрите первичный вал и его детали:

– шейки под игольчатые подшипники не должны иметь следов усталостных разрушений, шлицы для установки муфты синхронизатора не должны иметь забоин и смятия;

– зубья ведущих шестерен I, II передач и передачи заднего хода, выполненных за одно целое с валом, не должны иметь сильного износа и выкрашивания. При их повреждении замените первичный вал;

– ступица синхронизатора не должна иметь забоин и следов износа;

– торцы шлицев муфты синхронизатора и блокирующих колец не должны иметь замятия и выкрашивания;

– при установке блокирующего кольца синхронизатора на конус соответствующей шестерни зазор между торцами кольца и зубчатого венца шестерни должен быть не менее 1 мм. В противном случае блокирующее кольцо необходимо заменить.

12. Собирайте вторичный вал в порядке, обратном разборке, с учетом следующего:

– при напрессовке ступицы синхронизатора следите, чтобы сухари попали в пазы блокирующего кольца III передачи;

– после сборки первичного вала проверьте вращение всех шестерен: они должны вращаться свободно.

Примечание Синхронизатор V передачи в сборе с ведущей шестерней устанавливают на первичный вал в процессе сборки коробки передач.
