6.2.11. Ремонт шарниров привода переключения передач
|
|

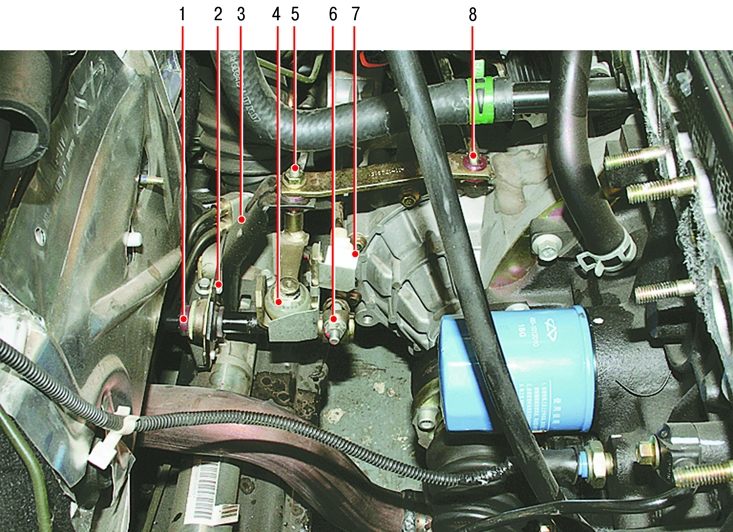

Рис. 6.6. Привод переключения передач (для наглядности снята впускная труба): 1 – шарнир тяги кулисы рычага управления коробкой передач; 2 – тяга кулисы рычага переключения передач; 3 – кронштейн механизма привода переключения передач; 4 – буфер рычага переключения передач; 5 – рычаг переключения передач; 6 – рычаг выбора передач; 7 – тяга выбора передач; 8 – тяга переключения передач
|
При увеличении зазоров в приводе переключения передач ( рис. 6.6) появляется вибрация рычага переключения передач во время движения, а также становится нечетким и затрудненным переключение передач. В этом случае необходимо отремонтировать шарниры привода. Вам потребуются: ключи «на 10», «на 13», съемник стопорных колец (или круглогубцы), отвертка с плоским лезвием.
|
|
|
|
1. Отстегните отверткой фиксатор шарнира тяги выбора передач...
|
2. ...и отсоедините шарнир от шаровой опоры промежуточного рычага выбора передач.
|
|
|
|
|

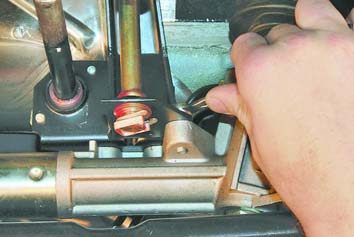

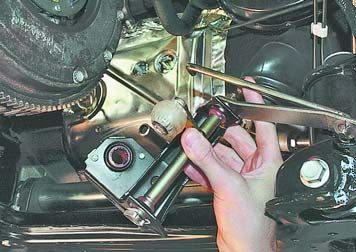

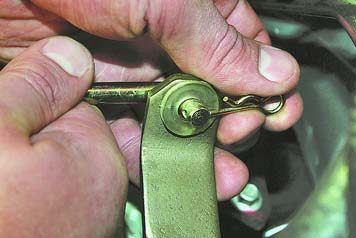

3. Разожмите отверткой пружинный фиксатор тяги переключения передач...
|
4. ...извлеките фиксатор из отверстия тяги и отсоедините тягу от рычага переключения передач.
|
|
|
|
|

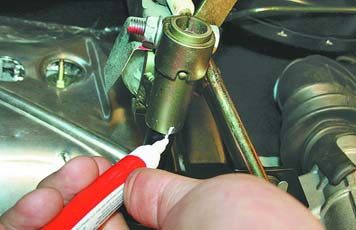

5. Пометьте взаимное положение тяги кулисы рычага управления коробкой передач и ступицы рычага выбора передач, чтобы не нарушить регулировку привода при обратной сборке.
|

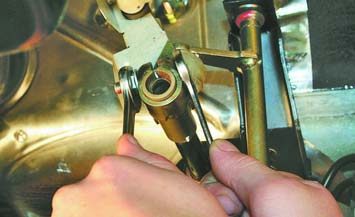

6. Ослабьте затяжку гайки болта клеммового соединения тяги и рычага...
|
|
|
|
|

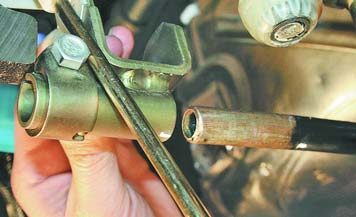

7. ...и снимите рычаг выбора передач с тяги, одновременно выводя из его поводка буфер рычага переключения передач.
|

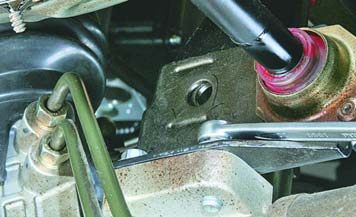

8. Выверните передний болт...
|
|
|
|
|
9. ...и два задних болта крепления кронштейна механизма привода переключения передач...
|
10. ...и снимите кронштейн вместе с рычагом переключения передач.
|

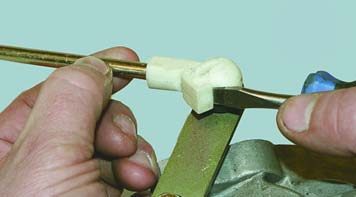

11. Для ремонта шарниров рычага выбора передач отстегните отверткой фиксатор шарнира тяги выбора передач...

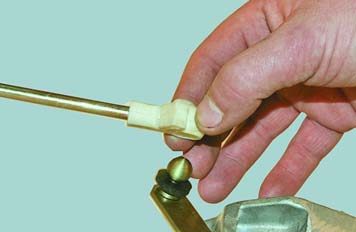

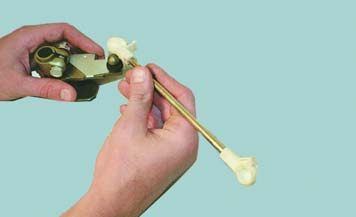

12. ...и снимите шарнир с шарового пальца рычага.
|
Примечание

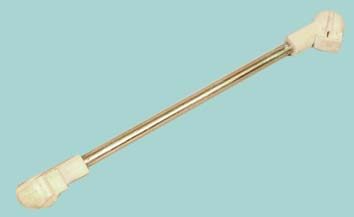

Тяга выбора передач изготовлена в сборе с шарнирами, поэтому при появлении люфтов в шарнирах замените тягу в сборе.
|
|
|
|
|

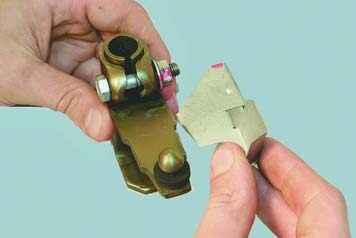

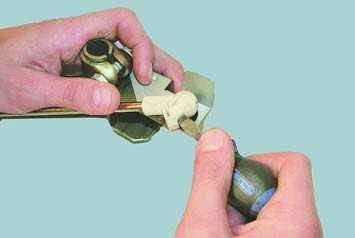

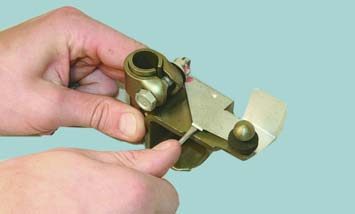

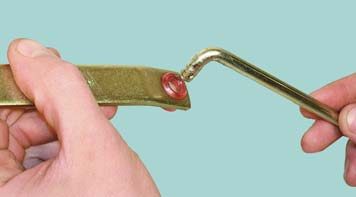

13. Отожмите отверткой пружинный фиксатор грязезащитного щитка...
|
14. ...и снимите щиток с рычага.
|

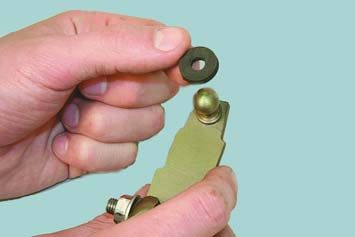

15. Снимите с шарового пальца рычага резиновую демпфирующую шайбу.
|
Примечание
Сильно обжатую или затвердевшую демпфирующую шайбу замените.
|
|
|
|
|

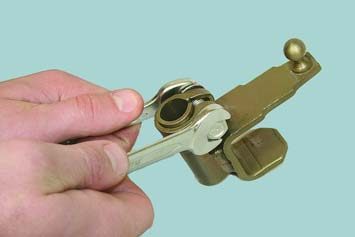

16. Отверните гайку болта клеммового соединения, извлеките болт из отверстий стяжного хомута...
|

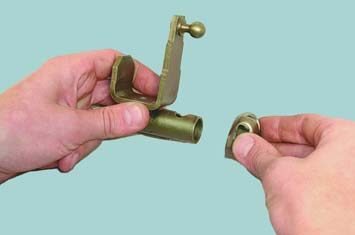

17. ...и снимите хомут со ступицы рычага.
|

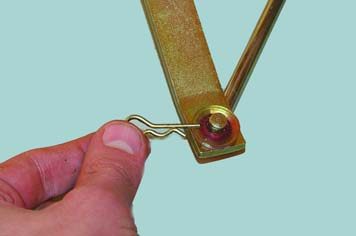

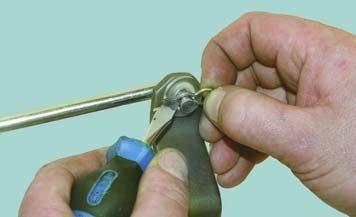

18. Для ремонта шарниров рычага переключения передач нажмите пассатижами на прямой конец пружинного фиксатора тяги переключения передач...
|
|
|
|
19. ...извлеките фиксатор из отверстия тяги...
|
20. ...и отсоедините тягу от рычага.
|
|
|
|
|

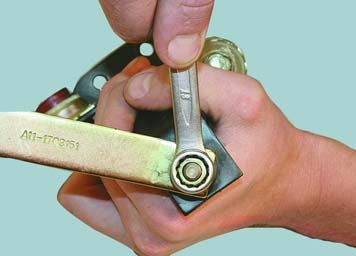

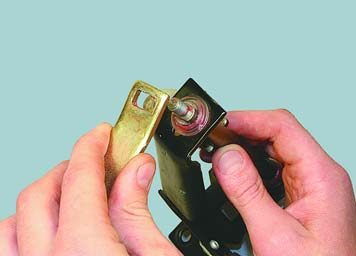

21. Отверните гайку крепления рычага к оси...
|
22. ...и снимите рычаг с оси.
|
|
|
|
|

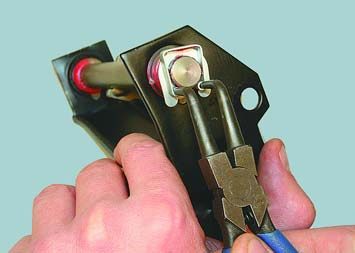

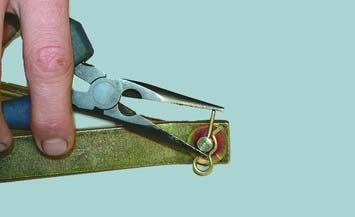

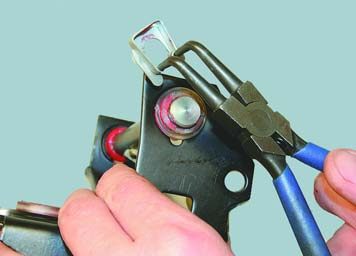

23. Разожмите концы пружинного фиксатора оси...
|
24. ...снимите фиксатор...
|

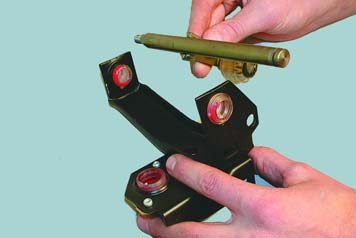

25. ...и извлеките ось из втулок кронштейна.
|
Примечания

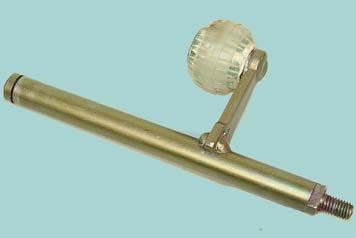

При повреждении или износе буфера рычага замените его ось в сборе с буфером.

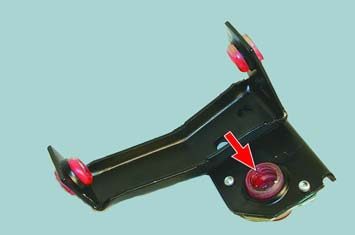

При повреждении или износе направляющей тяги кулисы рычага управления коробкой передач замените кронштейн в сборе с направляющей, так как соединение узла неразборное.
|

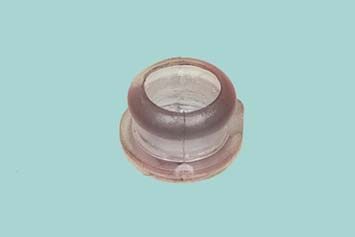

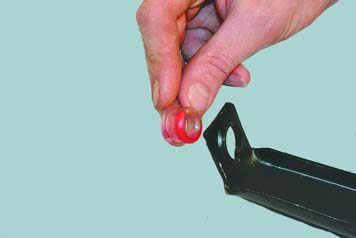

26. Извлеките из отверстий кронштейна пластмассовые втулки оси рычага переключения передач.
|
Примечание
Сильно изношенные втулки замените.
|
27. Соберите привод управления коробкой передач и установите его на автомобиль в порядке, обратном разборке и снятию. При соединении рычага переключения передач с тягой кулисы рычага управления коробкой передач совместите нанесенные перед разборкой метки.
|
