10.3.6. Снятие и установка блока силовых предохранителей

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

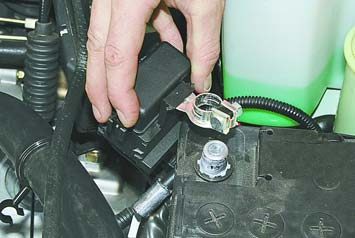

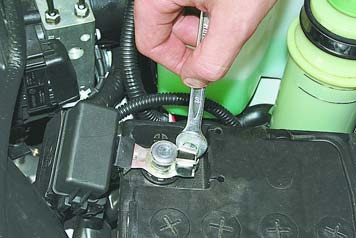

2. Ослабьте затяжку стяжного болта наконечника...	3. ...и отсоедините провод от клеммы «плюс» аккумуляторной батареи.


4. Отожмите фиксаторы...	5. ...и приподнимите крышку клемм силовых проводов.

Снятие и установка блока силовых предохранителей

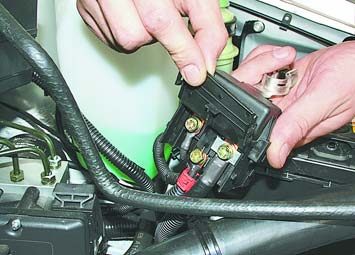

6. Выверните винты крепления клемм силовых проводов к блоку силовых предохранителей и снимите блок.

7. Установите блок силовых предохранителей в порядке, обратном снятию.
