10.3.4. Снятие и установка блока реле и предохранителей фар и кондиционера

Вам потребуются: ключ «на 10», шило или тонкая отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

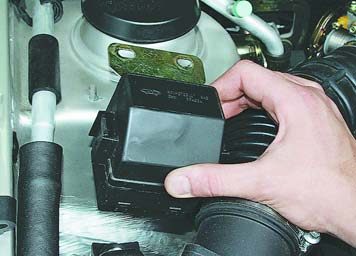

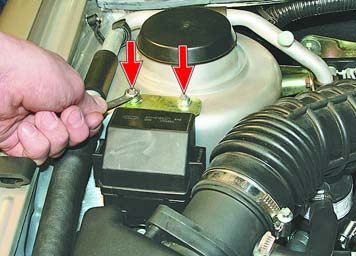

2. Отверните гайки крепления блока к брызговику двигателя...	3. ...и снимите блок со шпилек.

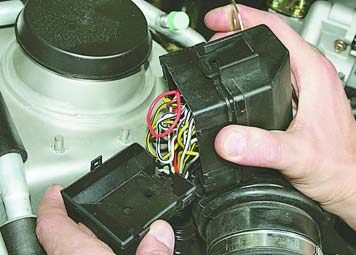

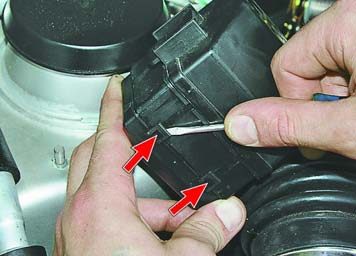

4. Отожмите фиксаторы нижней крышки блока...	5. ...и снимите крышку.

Снятие и установка блока реле и предохранителей фар и кондиционера

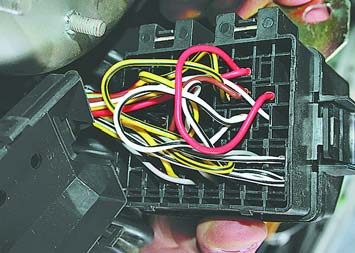

6. Шилом или тонкой отверткой с плоским лезвием отожмите фиксаторы клемм электропроводки, извлеките клеммы с проводами из монтажного блока и снимите монтажный блок с автомобиля.

Полезный совет

Пометьте клеммы для того, чтобы не перепутать при установке нового монтажного блока.

7. Установите блок реле и предохранителей фар и кондиционера в порядке, обратном снятию.
