10.3.3. Снятие и установка монтажного блока салона

Монтажный блок снимают для замены проводки или при оплавлении пластмассового корпуса блока.

Вам потребуются: ключ «на 10», отвертки с крестообразным и плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите вещевую полку, расположенную под рулевой колонкой (см. «Замена предохранителей и реле в монтажных блоках»).

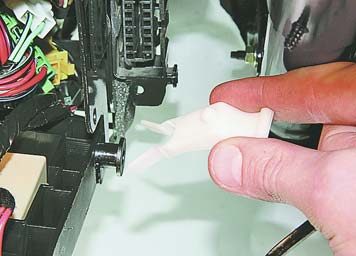

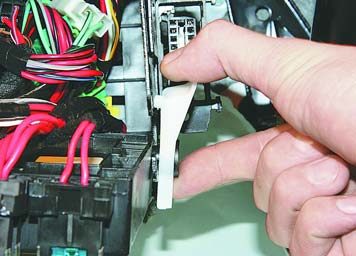

3. Выведите выступы пластмассовых держателей монтажного блока из отверстий в кронштейне кузова...	4. ...и снимите держатели.

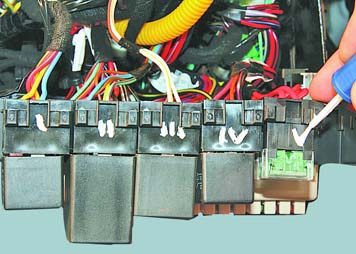

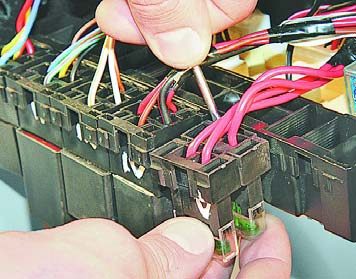

5. Пометьте расположение колодок реле и предохранителей для того, чтобы правильно установить их на корпус монтажного блока.	6. Отожмите отверткой...

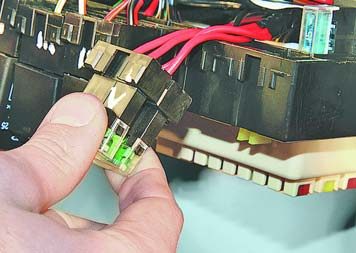

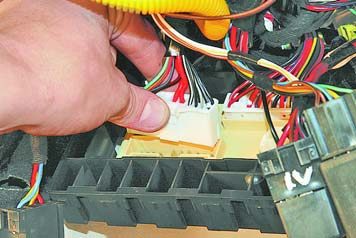

7. ...и снимите контактные разъемы реле и предохранителей с корпуса монтажного блока.	8. Отжав фиксаторы, отсоедините колодки жгутов проводов от разъемов монтажного блока...

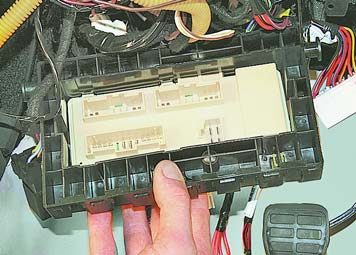

9. ...и снимите монтажный блок с автомобиля.	10. Отверните две гайки крепления блока предохранителей к общему корпусу монтажного блока...

Снятие и установка монтажного блока салона

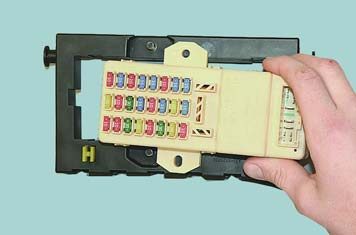

11. ...и снимите блок предохранителей.

12. Установите монтажный блок в порядке, обратном снятию.
