10.3.2. Замена предохранителей и реле в монтажных блокахВам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.
|
|
|
|

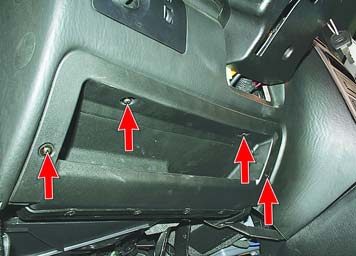

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните четыре винта крепления вещевой полки...
|

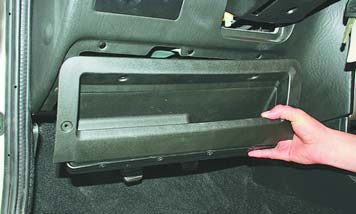

2. ...и снимите полку.
|
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
|
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
|
|
|
|
|

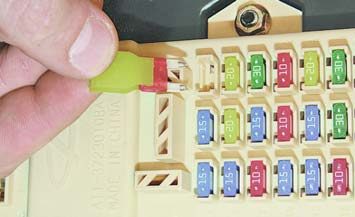

4. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.
|

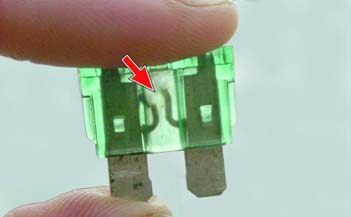

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала.
|
6. Установите в контактный разъем предохранитель того же номинала, что и снятый.
|
|
|
|
7. Для получения доступа к предохранителям и реле фар и кондиционера сожмите фиксаторы...
|

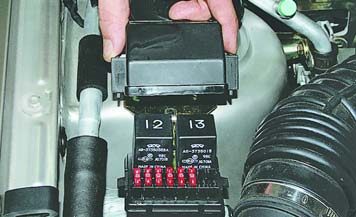

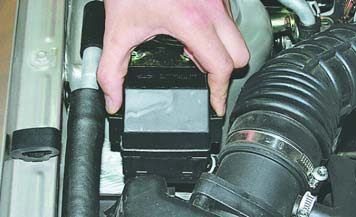

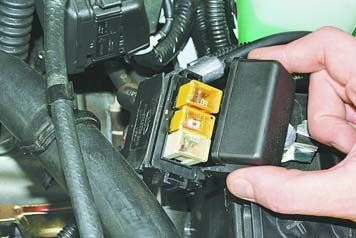

8....и снимите крышку монтажного блока.
|
9. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.
10. Установите в контактный разъем предохранитель того же номинала, что и снятый.
|
|
|
|

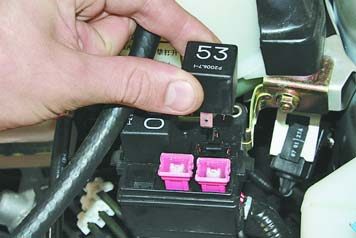

11. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.
|

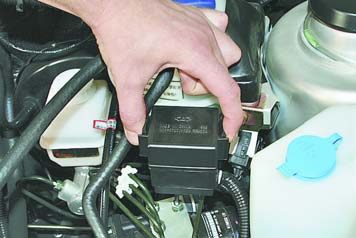

12. Для получения доступа к предохранителям и реле электровентиляторов системы охлаждения сожмите фиксаторы...
|
|
|
|
|

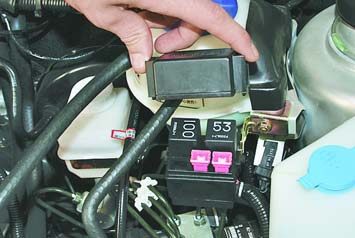

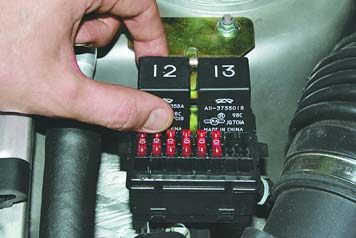

13. ...и снимите крышку монтажного блока.
|

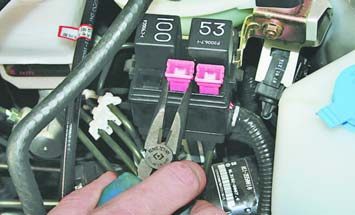

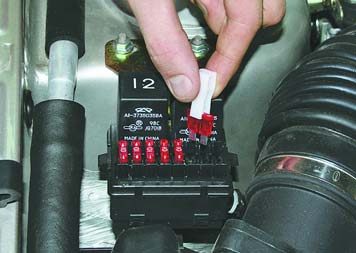

14. Извлеките заменяемый предохранитель, используя для этого, например, пассатижи с узкими губками.
|
15. Установите в контактный разъем предохранитель того же номинала, что и снятый.
|
|
|
|
16. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.
|
17. Для получения доступа к силовым предохранителям сожмите фиксаторы...
|
|
|
|
|

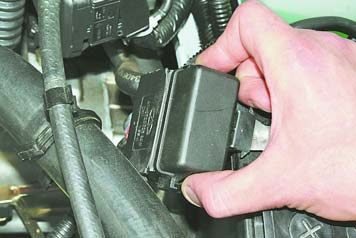

18. ...и снимите крышку блока предохранителей.
|

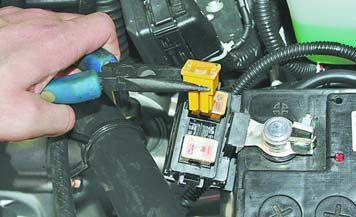

19. Извлеките предохранитель из блока, используя для этого пассатижи с узкими губками.
|
20. Установите в разъем блока предохранитель того же номинала, что и снятый.
|
