2.4.1. Многофункциональный дисплей

Многофункциональный дисплей

Многофункциональный дисплей играет роль главного блока управления и информирования о состоянии следующих систем автомобиля:

• аудиосистема,
• цифровые часы,
• путевой компьютер
• мобильный телефон (при соответствующей комплектации).

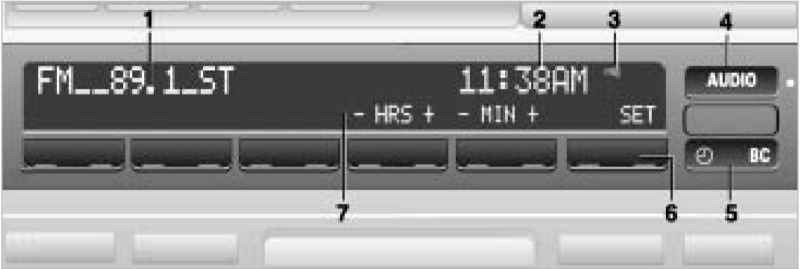

Многофункциональный дисплей

1 — Дисплей аудиосистемы 2 — Дисплей даты и времени, либо многофункционального дисплея 3 — Индикатор активного напоминания 4 — Кнопка выбора функций аудиосистемы	5 — Кнопка выбора функций цифровых часов 6 — Клавиши ввода и выбора данных 7 — Описание текущих значений клавиш 6

Инструкции по эксплуатации многофункционального дисплея при управлении аудиосистемой и мобильным телефоном ввиду многообразия их моделей см. в прилагаемом к конкретному оборудованию Руководстве. Ниже приводится описание использования многофункционального дисплея при управлении цифровыми часами и путевым компьютером.

ПОРЯДОК ВЫПОЛНЕНИЯ

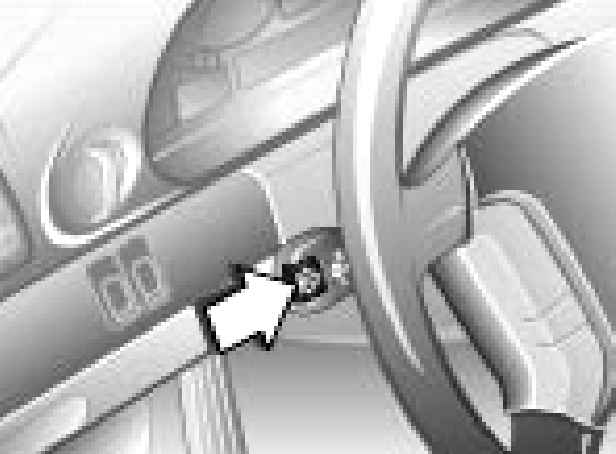

Для управления цифровыми часами и путевым компьютером можно воспользоваться клавишей на левом подрулевом переключателе Для определения последовательности, в которой будут вызываться функции при нажатии клавиши, нажмите на нее и удерживайте до появления на дисплее индикатора «Prog 1». Затем нажимайте клавиши управления многофункциональным дисплеем (см. иллюстрацию Многофункциональный дисплей) в требуемой последовательности – номер программы сменяется на дисплее каждый раз при сохранении информации. В заключение нажмите клавишу «SET». Чтобы отобразить на дисплее все данные, нажмите поочередно на клавишу на подрулевом переключателе (до появления индикатора «Prog 1») и клавишу «SET». Для отображения отдельных данных нажимайте на клавишу на подрулевом переключателе кратковременно.

Цифровые часы

Начиная с положения «1» замка зажигания становится возможным использование следующих функций:

• Отображение даты и времени;
• Программирование ежечасного напоминания;
• Управление независимой системой вентиляции.

Отображение и установка даты и времени

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите на кнопку выбора функций цифровых часов. Если ключ в замке зажигания находится в положении «0» или извлечен из замка зажигания, показание времени включится на 8 секунд, а заем выключится. Если ключ в замке зажигания находится в положении начиная с «1», показание времени включится в постоянном режиме. Чтобы отобразить дату, при отображении времени нажмите на клавишу «DATE». Чтобы вернуться обратно к показанию времени нажмите на кнопку выбора функций цифровых часов. Для переключения между 12- и 24-часовым режимом отображения времени нажмите на кнопку выбора функций цифровых часов, а затем на клавишу «12H/24H». При выборе 12-часового режима справа от показания времени появляется индикатор AM (до полудня) или PM (после полудня). Для установки времени нажмите на кнопку выбора функций цифровых часов, а затем на клавишу «SET» (точки на дисплее начнут мигать). Установите текущее время при помощи клавиш «- HRS » (часы) и «- MIN » (минуты) и подтвердите ввод, нажав на клавишу «SET». Для установки даты нажмите на кнопку выбора функций цифровых часов, а затем на клавишу «DATE» (точки и индикатор «DATE» на дисплее начнут мигать). Установите текущую дату при помощи клавиш «- DAY » (день), «- MONTH » (месяц) и «- YEAR » (год) и подтвердите ввод, нажав на клавишу «SET». Високосные года запрограммированы в часы, поэтому корректировка даты не требуется. Для установки даты и времени после отключения аккумуляторной батареи нажмите на кнопку выбора функций цифровых часов (точки на дисплее начнут мигать) затем введите текущее время при помощи клавиш «- HRS » (часы) и «- MIN » (минуты), затем введите текущую дату при помощи клавиш «- DAY » (день), «- MONTH » (месяц) и «- YEAR » (год) и подтвердите ввод, нажав на клавишу «SET».

Программирование ежечасного сигнала

Нажмите на кнопку выбора функций цифровых часов. Для включения/выключения нажмите клавишу «MEMO ON/OFF». При активном сигнале на дисплее появляется соответствующий индикатор (см. иллюстрацию Многофункциональный дисплей). Звуковой сигнал раздается за 15 секунд до наступления каждого полного часа.

Управление независимой системой вентиляции

Имеется возможность предварительной установки двух разных моментов времени активации независимой системы вентиляции

Система независимой вентиляции при предустановленном времени активации будет работать только при наружной температуре более 16 °C, либо при включении вручную; система не включается при движущемся автомобиле и выключается автоматически через 30 минут.

ПОРЯДОК ВЫПОЛНЕНИЯ

Чтобы ввести первое/второе время активации, установите ключ зажигания в положение «1» и выведите на дисплей показание времени. Нажмите последовательно на кнопку выбора функций цифровых часов, на соответствующую сторону клавиши «1 TIMER 2» и на клавишу «SET». На дисплее начнет мигать индикатор «TIMER 1» или «TIMER 2». Установите требуемое время при помощи клавиш «- HRS » (часы) и «- MIN » (минуты) и подтвердите ввод, нажав на клавишу «SET». После установки времени за показанием времени появится знак «*», а в правой части кнопки «BC» загорится светодиод, указывая на активность системы. Чтобы изменить время активации, повторите описанную выше процедуру сначала. Для вызова предустановленного времени активации нажмите на кнопку выбора функций цифровых часов, а затем на соответствующую сторону клавиши «1 TIMER 2». Управление системой напрямую доступно при положении «1» замка зажигания – нажмите на кнопку выбора функций цифровых часов, а затем на клавишу «AIR ON» или «AIR OFF».

Путевой компьютер

Путевой компьютер работает в положениях «1» и «2» замка зажигания и предназначен для отображения информации о:

• Среднем расходе топлива;
• Расчетном пробеге при текущем запасе топлива;
• Средней скорости;
• Оставшемся расстоянии до пункта назначения;
• Оставшемся времени до прибытия в пункт назначения;
• Превышении указанного предела скорости.

В целях обеспечения безопасности дорожного движения вносить данные в путевой компьютер следует при неподвижном автомобиле. Расчеты начинают производиться во время начала движения.

Для выбора одной из функций компьютера нажмите на кнопку выбора функций путевого компьютера (см. иллюстрацию Многофункциональный дисплей), – при дальнейшем описании доступа к функциям это действие не упоминается.

Средний расход топлива

Возможен расчет среднего расхода топлива одновременно для двух разных расстояний (например, для полной поездки и для ее отдельного участка).

ПОРЯДОК ВЫПОЛНЕНИЯ

Для активации расчета для расстояния 1 или 2 нажмите на соответствующий край клавиши «1 CONSUM 2» и подтвердите ввод клавишей «SET». Расчет начинается при начале движения. Для вывода на дисплей данных о расходе топлива на текущий момент нажмите на соответствующий край клавиши «1 CONSUM 2».

Расчетный пробег при текущем запасе топлива

Расчет ведется на основании данных о среднем расходе топлива за последние 30 км пробега. Для вывода на дисплей данных о расчетном пробеге при текущем запасе топлива нажмите клавишу «RANGE». Если топлива хватает менее чем на 50 км пробега, данные выводятся на текстовый дисплей в комбинации приборов, предупреждая о необходимости заправки.

Средняя скорость

ПОРЯДОК ВЫПОЛНЕНИЯ

Для активации расчета для средней скорости нажмите на клавишу «SPEED» и подтвердите ввод клавишей «SET». Расчет начинается при начале движения. Для вывода на дисплей данных о средней скорости движения нажмите на клавишу «SPEED». Расчет деактивируется при выключении двигателя.

Оставшееся расстояние и время до прибытия в пункт назначения

ПОРЯДОК ВЫПОЛНЕНИЯ

Для использования данных функций перед началом поездки следует ввести полное расстояние до пункта назначения. Нажмите поочередно клавиши «DIST» и «SET» – на дисплее начнет мигать показание расстояния. Введите расстояние до пункта назначения при помощи клавиш от «0» до «9» и подтвердите ввод клавишей «SET». Для удаления последней цифры нажмите на клавишу «CLR». Чтобы вызвать показание оставшегося расстояния, нажмите на клавишу «DIST»; а чтобы вызвать оставшееся время – клавишу «ARR». Если расстояние поездки превышает заранее введенное, то при вызове оставшегося расстояния оно будет отображаться со знаком «-».

Сигнал о превышении указанного предела скорости

Превышение заданного предела скорости сопровождается звуковым сигналом и сообщением «LIMIT» на текстовом дисплее в комбинации приборов. Повторное предупреждение может выдаваться только после того как скорость автомобиля снизится на 5 км/ч относительно заданной.

ПОРЯДОК ВЫПОЛНЕНИЯ

Чтобы задать пороговое значение скорости нажмите поочередно клавиши «LIMIT» и «SET» – на дисплее начнет мигать показание скорости. Введите значение скорости при помощи клавиш от «0» до «9» и подтвердите ввод клавишей «SET». В подтверждение активации сигнала в правой части дисплея появляется индикатор «LIMIT». Для удаления последней цифры нажмите на клавишу «CLR». Чтобы задать пороговое значение скорости на уровне текущей скорости движения нажмите поочередно клавиши «LIMIT» и дважды – «SET». Для отмены сигнала о превышении скорости дважды нажмите клавишу «LIMIT». Индикатор «LIMIT» в правой части дисплея гаснет, однако значение пороговой скорости остается в памяти компьютера и может быть вызвано повторно.

Установка кода

Для предотвращения несанкционированного запуска двигателя и причинения ущерба автомобилю имеется возможность ввода кода в путевой компьютер. При этом пока не будет введен нужный код, двигатель не запустится.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для задания кода установите ключ в замке зажигания в положение «1» и нажмите на клавишу «CODE» – на дисплее появится сообщение «CODE - - - -». Введите код при помощи клавиш от «0» до «9» и подтвердите ввод клавишей «SET». Поверните ключ в положение «0» или извлеките его из замка зажигания. Если теперь нажать какую-либо кнопку на путевом компьютере, либо включить зажигание, введенный код сотрется. Поэтому код следует вводит каждый раз при постановке автомобиля на охрану. Если во время введения кода была допущена ошибка, для удаления последней цифры кода нажмите на клавишу «CLR». Чтобы отменить код и запустить двигатель, установите ключ в замке зажигания в положение «1» или «2» – звуковой сигнал и сообщение «CODE - - - -» на дисплее укажут на необходимость ввода кода. Введите код и нажмите клавишу «SET». Если код не будет введен, либо если будет введен неправильный код, двигатель не запустится. При введении правильного кода на дисплее появляется текущее время. Если три раза подряд введен неправильный код, на 30 секунд включается противоугонная сигнализация.
