13.2.3. Снятие и установка отделки и звукоизоляции задней двери

Отделка

ПОРЯДОК ВЫПОЛНЕНИЯ

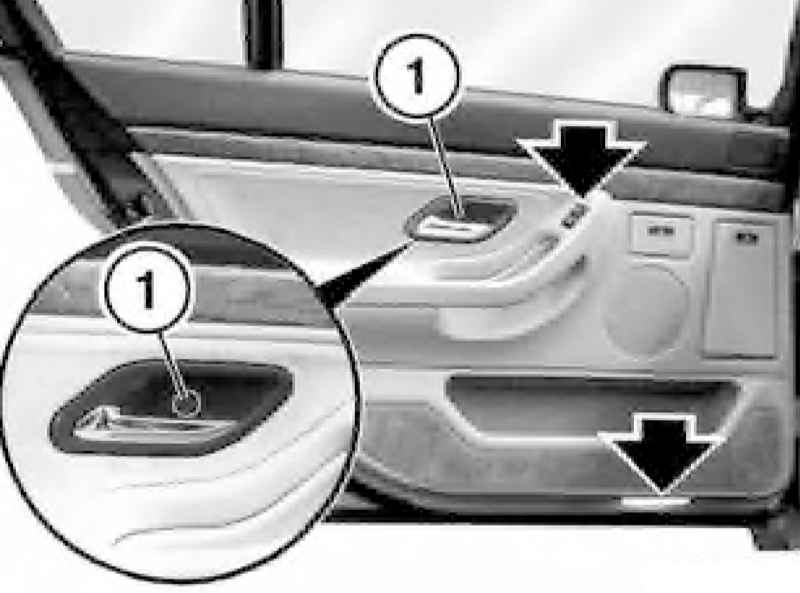

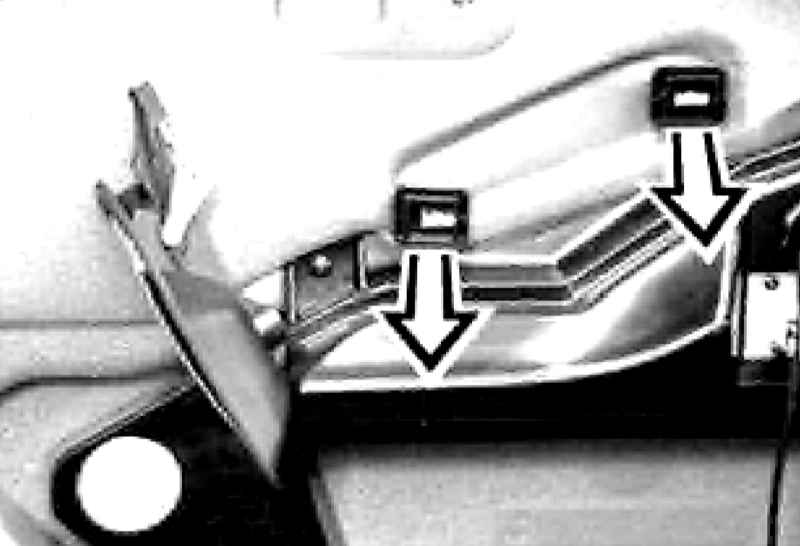

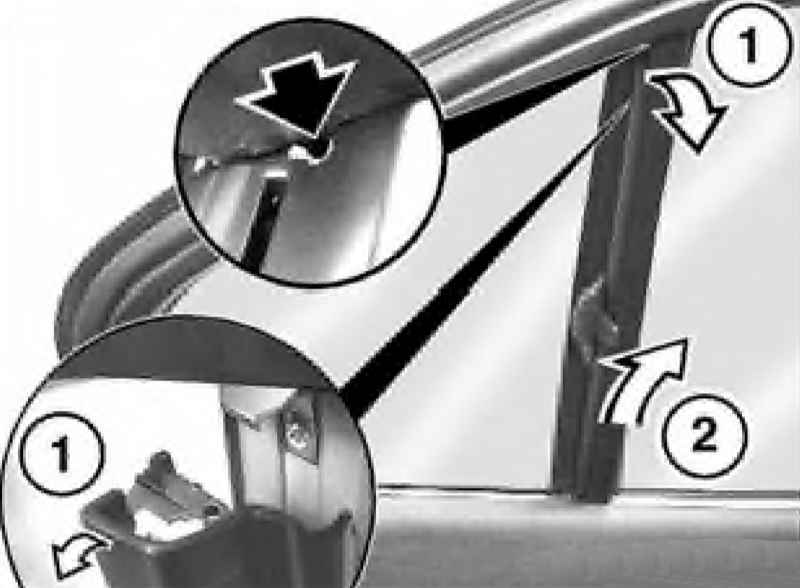

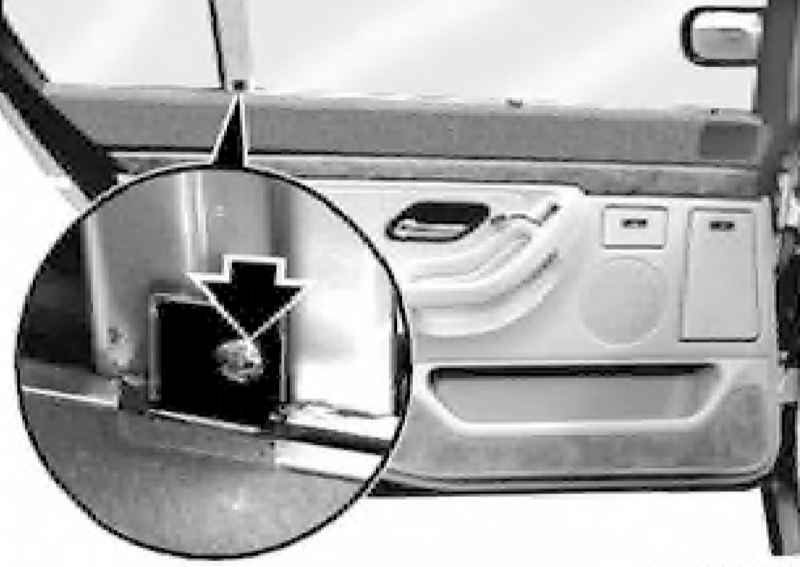

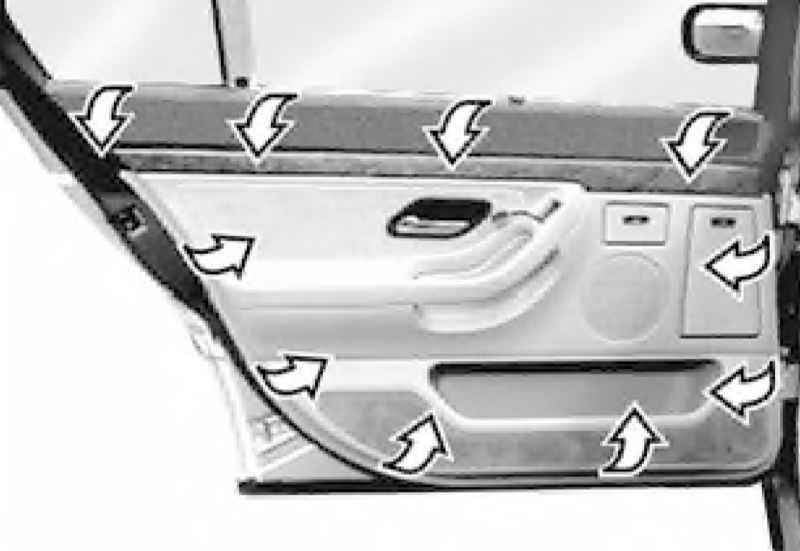

Снимите колпачок (1), высвободите фиксатор и снимите кнопку (2) движением вверх. При комплектации солнцезащитными шторками на боковых стеклах отцепите шторку (1) вверху и снимите движением назад и вверх (2). При комплектации солнцезащитными шторками на боковых стеклах выверните винт. Снимите лампу освещения ножного колодца и переключатель стеклоподъемника. Разъедините оба разъема. Снимите заглушку (1) и выверните винт. Высвободите панель отделки двери из фиксаторов по всему ее периметру, вытяните панель отделки из зажимов движением вверх и протолкните внутреннюю ручку привода замка двери через панель отделки. Снимите зажимы. Снимите внутреннее нижнее уплотнение стекла двери движением вверх. Установка производится в обратном порядке. Обратите внимание на следующие моменты: Замените поврежденные фиксаторы. При комплектации солнцезащитными шторками на боковых стеклах перед установкой панели отделки двери оттяните штору вверх и проверьте исправность ее функционирования. Проверьте расстояние (A = 14.5 ± 1 мм) между колпачком (1) и направляющей (2). При необходимости снимите кнопку и отрегулируйте положение втулки (3).

Звукоизоляция

ПОРЯДОК ВЫПОЛНЕНИЯ

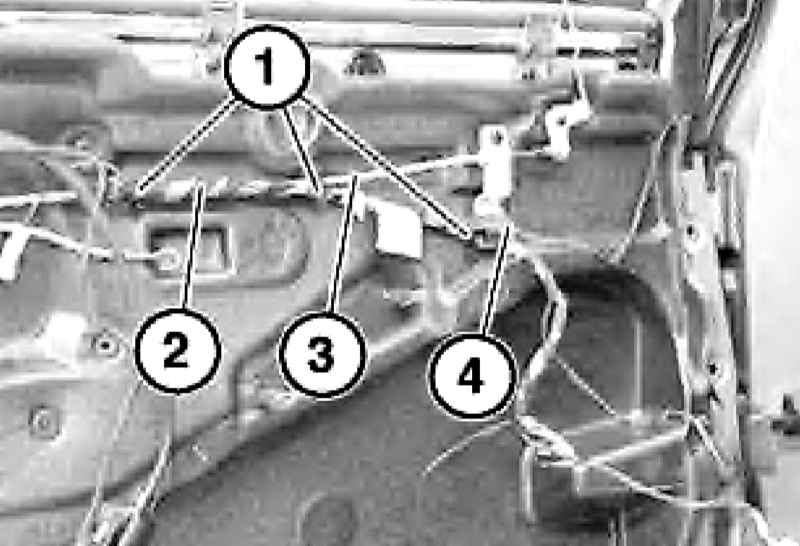

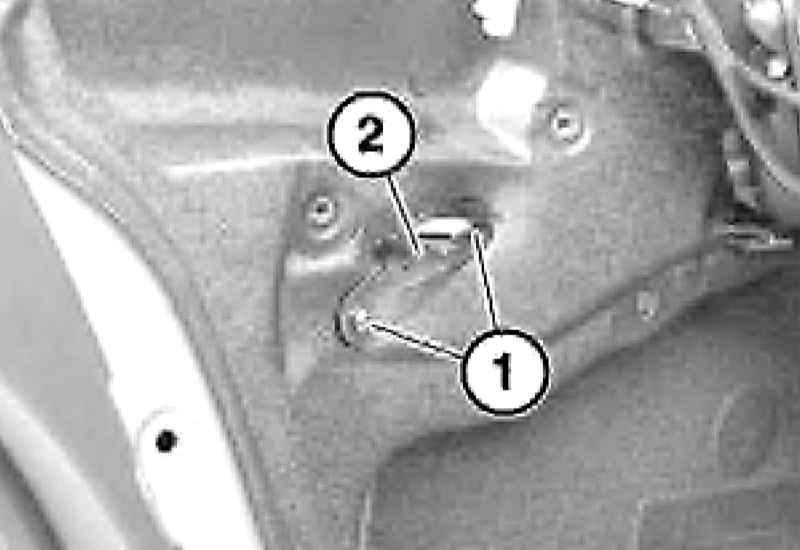

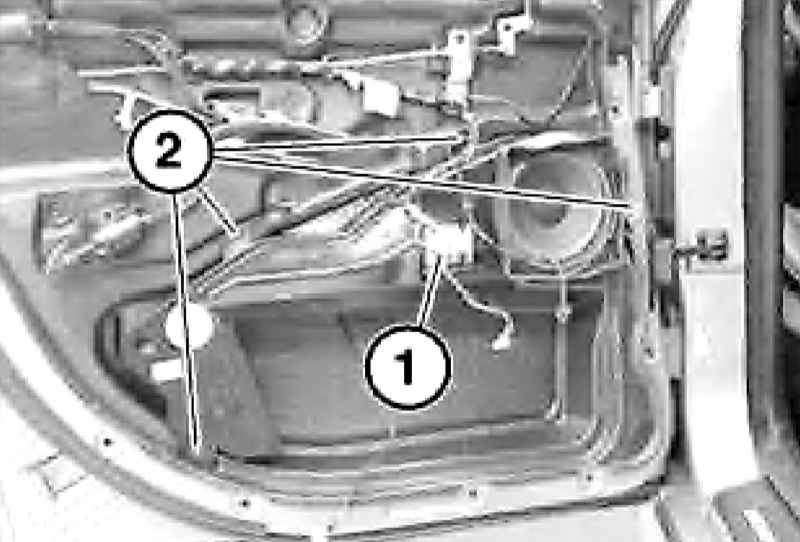

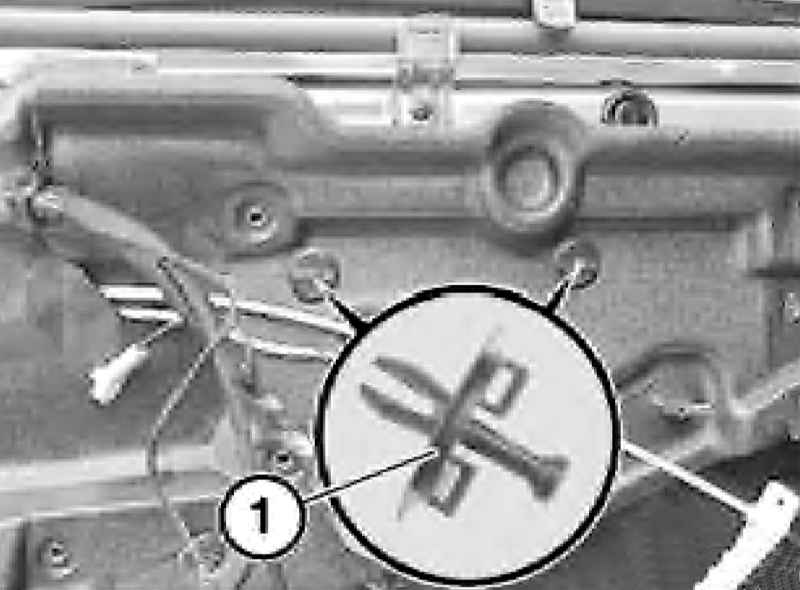

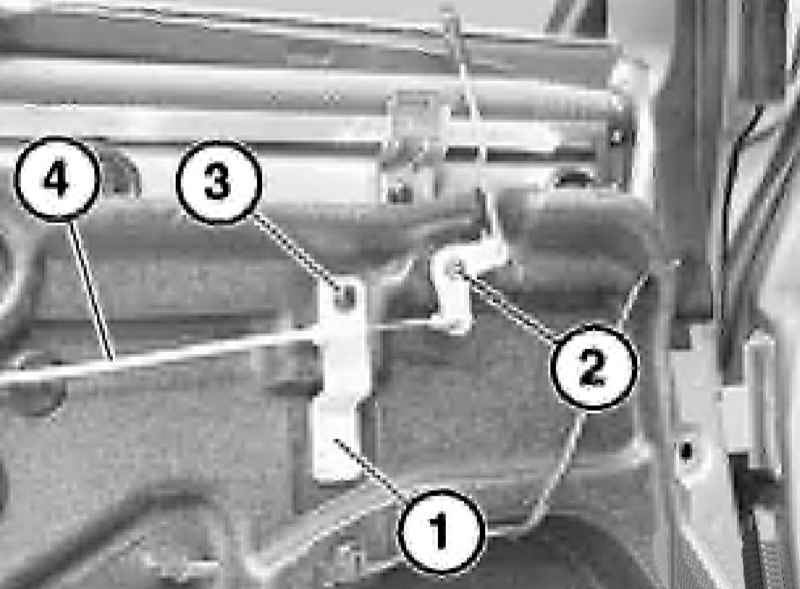

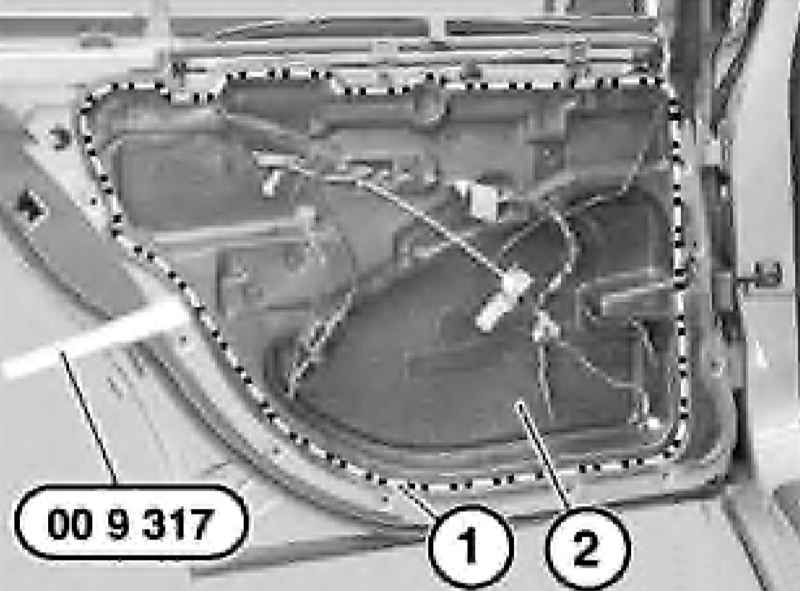

Снимите облицовку задней двери. На моделях с боковой подушкой безопасности снимите ее. Разъедините разъем (1), выверните винты (2) и снимите узел динамика. Снимите ручку привода замка задней двери. Отсоедините центральный источник света (1) от кронштейна (2), разъедините разъем (3) и отсоедините оптоволокно (4) от центрального источника света. Радиус изгиба оптического волокна не должен быть менее 20 мм. Выверните винты (1) и снимите кронштейн центрального источника света (2). Разожмите хомуты (1) на жгуте электропроводки (2) и на тросе (3), разъедините разъемы (4). Извлеките фиксаторы (1 и 2), выверните винт (3) и отцепите трос (4). Извлеките фиксаторы. Полностью или частично отделите уплотнительный валик (1) и снимите или отогните звукоизоляцию (2). Очистите сопрягаемые поверхности и уложите бутиловый шнур диаметром 6 мм на звукоизоляцию и дверь, нагрейте его техническим феном, наложите звукоизоляцию и сильно прижмите ее по всему периметру с усилием 30 Н/см2. Дальнейшая установка производится в обратном порядке.
