13.2.11. Снятие и установка ремней безопасности

Передние

ПОРЯДОК ВЫПОЛНЕНИЯ

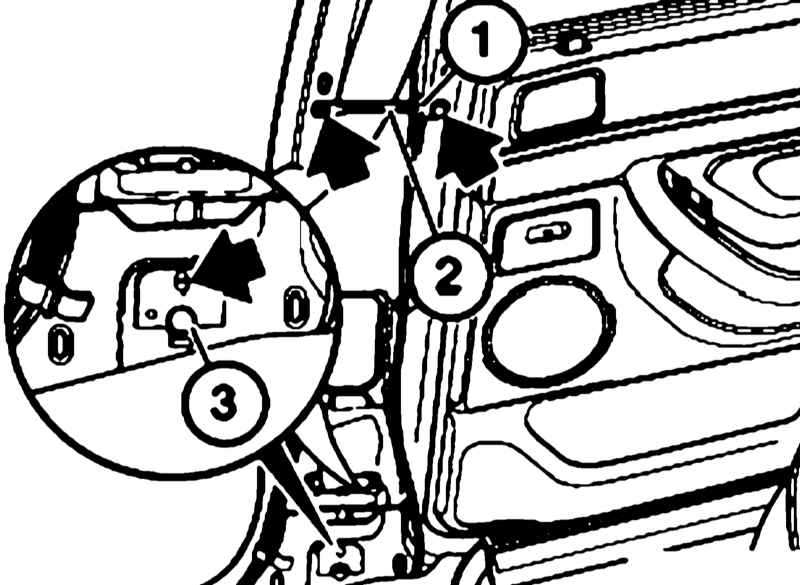

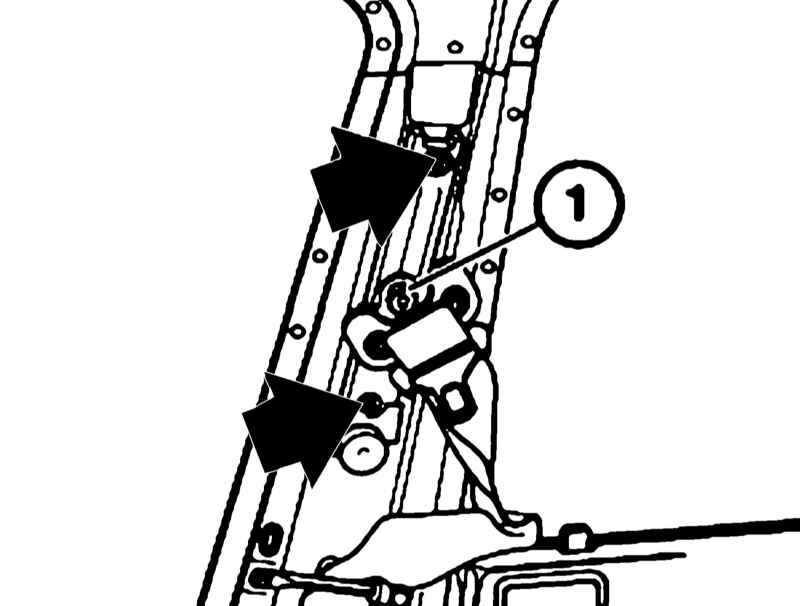

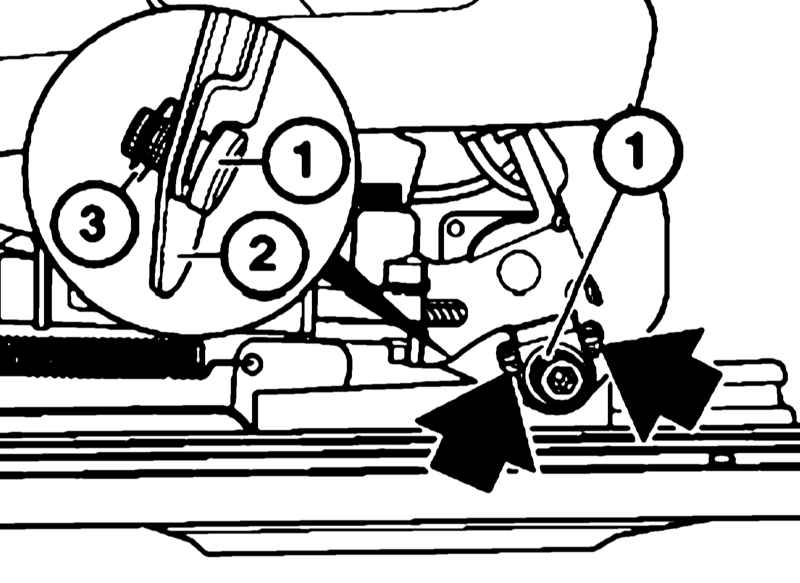

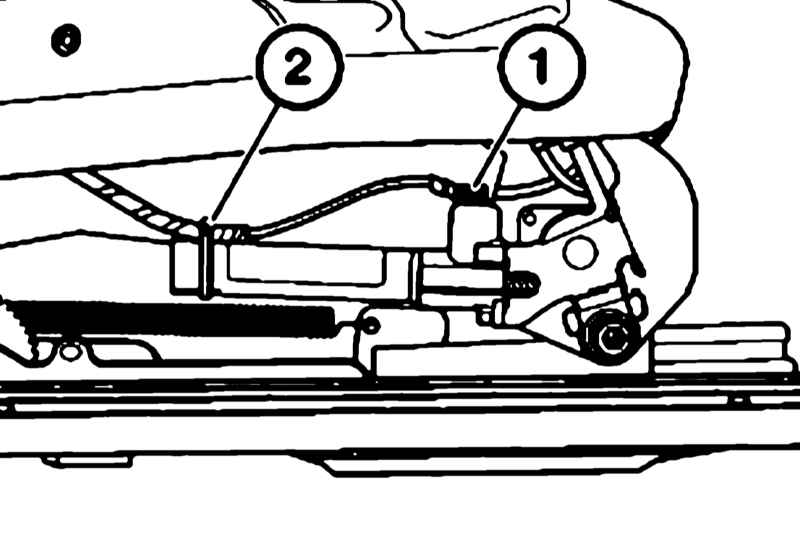

Снимите переднее сиденье (см. Раздел Снятие и установка передних сидений). Снимите щиток на переднем сиденье и отделку центральной стойки (см. Раздел Снятие и установка панелей отделки стоек кузова и потолка). Разъедините разъем (1) натяжителя ремня безопасности и закрепите провода хомутом (2) таким образом, чтобы разъем не был напряжен. Выверните винт (1) и снимите натяжитель ремня безопасности. Обратите внимание на маркировку положения натяжителя ремня безопасности на сиденье. 1 — Болт 2 — Шайба 3 — Возвратный механизм среднего ремня 4 — Стопорная шайба 5 — Левый ремень безопасности 6 — Шайба Снимите зажим (1) и скобу (2). Выверните винт (3) и снимите возвратный механизм ремня безопасности. При установке обратите внимание на маркировку положения возвратного механизма ремня безопасности на центральной стойке. Убедитесь в правильности установки троса привода в зажиме (1). Отдайте гайку (1) и снимите отводящее кольцо механизма регулировки ремня безопасности по высоте. При необходимости снимите механизм регулировки, отцепив трос привода. Установка производится в обратном порядке.

Задние

ПОРЯДОК ВЫПОЛНЕНИЯ

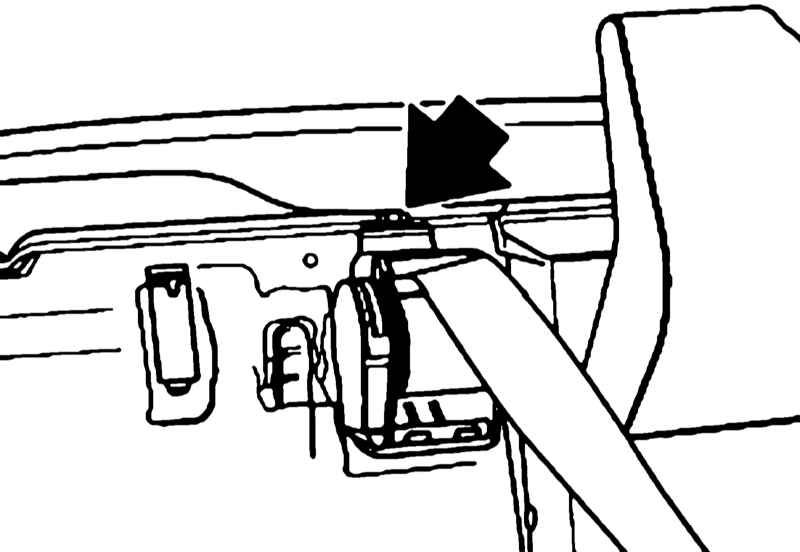

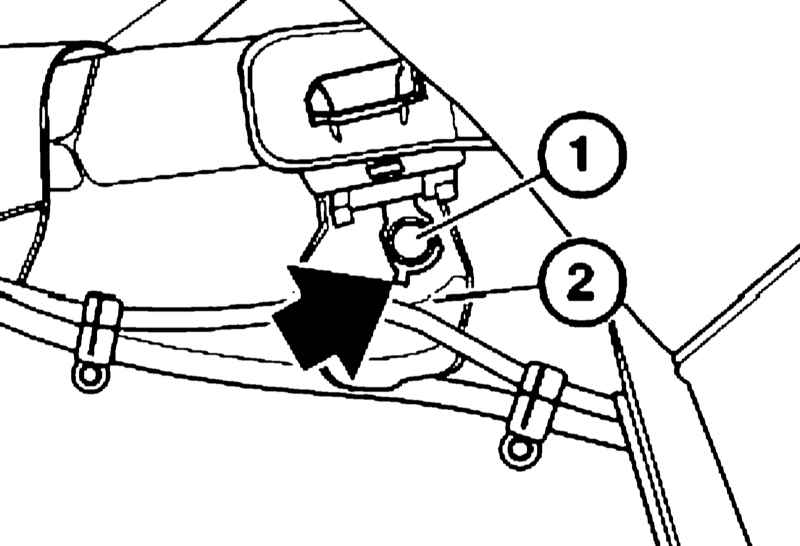

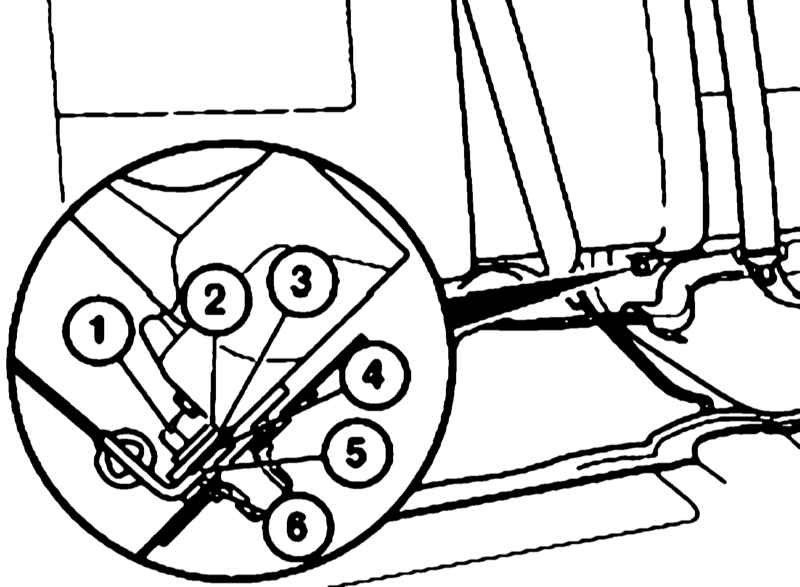

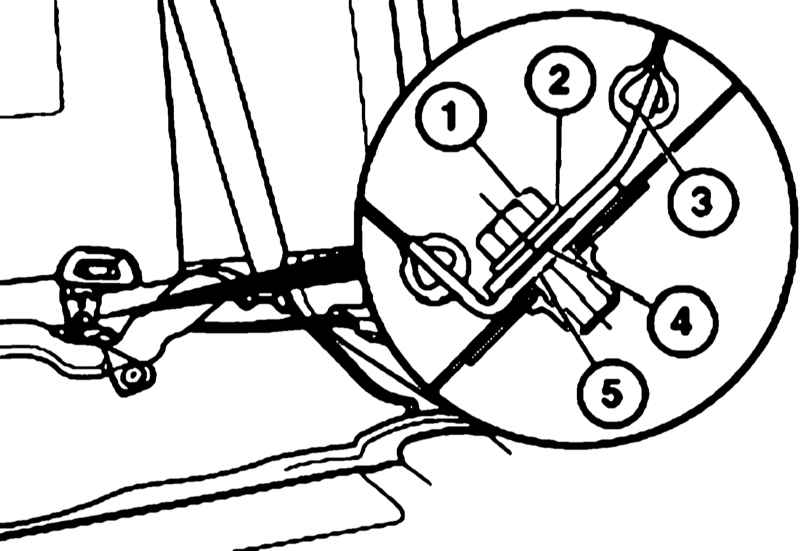

Снимите спинку заднего сидения (см. Раздел Снятие и установка заднего сиденья). Снимите полку за задним сиденьем (см. Раздел Снятие и установка полки за задним сиденьем и шторки заднего стекла). Снимите крышку. Отожмите фиксаторы и снимите ролик. Снять левый и правый возвратные механизмы ремня безопасности. Выверните болт (1) крепления правого/левого ремня безопасности к среднему возвратному механизму. Крепеж правого ремня к среднему возвратному механизму 1 — Болт 2 — Шайба 3 — Замок поясного ремня 4 — Стопорная шайба 5 — Правый ремень безопасности Крепеж правого ремня к среднему возвратному механизму 1 — Болт 2 — Шайба 3 — Возвратный механизм среднего ремня 4 — Стопорная шайба 5 — Левый ремень безопасности 6 — Шайба Снимите замки правого и левого ремней безопасности. Для этого отогните вверх вырезанную часть звукоизоляционного покрытия (2) и выверните болт (1). Установка производится в обратном порядке.
