22.30. Спинка заднего сиденья

Снятие

Снимите подушку заднего сиденья.

На автомобилях с боковой подушкой безопасности перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Перед отсоединением воспламенителя и демонтажем электропроводки снимите статическое электричество.

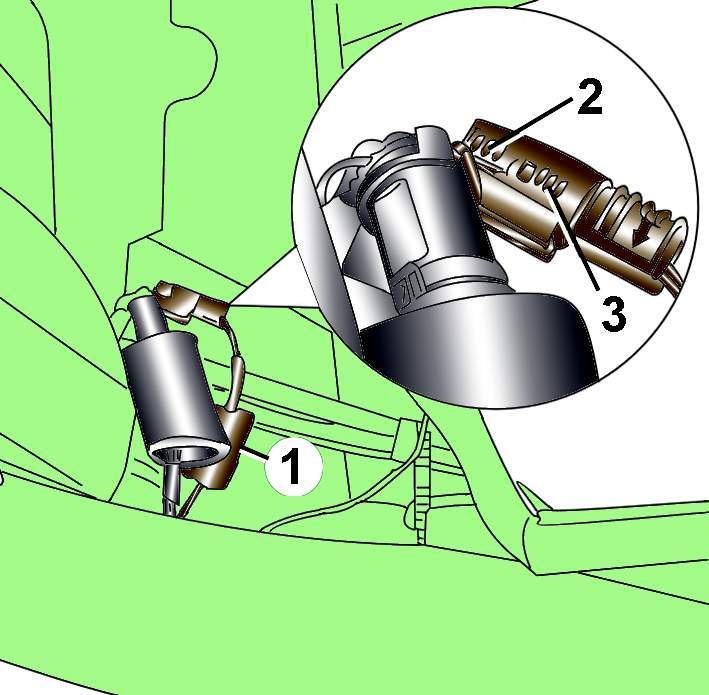

Рис. 16–73. Расположение соединителя трубопровода (1) подачи пены и защелки (2) электрического разъема (3) боковой подушки безопасности

Потянув, отсоедините трубопровод подачи пены 1 от соединителей на левой и правой задних стойках (рис. 16–73).

Нажмите защелку 2 и отсоедините электрический разъем 3 боковой подушки безопасности.

Подсоедините электрический разъем подушки безопасности к адаптеру VAS 5068 с левой и правой стороны.

Подсоедините соответствующий разъем адаптера VAS 5068 к любому разъему сиденья – теперь провода подушки безопасности соединены с «массой».

На автомобилях с центральным задним подголовником, отклоните его назад, откройте подлокотник и чехол для длинномерного багажа.

Рис. 16–74. Элементы крепления центрального заднего подголовника: 1 – подголовник; 2 – кнопка; 3 – штора; 4 – основание; 5 – болты, 8 Н·м

Освободите штору 3 (рис. 16–74) на роликах из основания 4.

Вывинтите болты 5, нажмите кнопку 2 в торце подголовника и снимите центральный подголовник 1.

Рис. 16–75. Элементы крепления спинки заднего сиденья: 1 – держатель; 2 – спинка заднего сиденья; 3 – болт, 8 Н·м

Вывинтите болты 3 (рис. 16–75) нижнего крепления спинки заднего сиденья 2.

Поднимите спинку заднего сиденья вверх, освободив ее из держателей 1, и отсоедините от спинки электрические разъемы.

Установка

Установка проводится в последовательности, обратной снятию.

Затяните болты крепления спинки заднего сиденья моментом 8 Н·м.

В автомобилях с боковой подушкой безопасности при подсоединении аккумуляторной батареи не должны находиться люди.

Подсоедините к аккумуляторной батарее провод «массы».
