22.22. Цилиндр замка вещевого ящикаСнятие
Для снятия цилиндра замка вещевого ящика необходимо использовать отвертку диаметром 1,6 и длиной 40 мм.
Снимите вещевой ящик и положите его в углубление для ног пассажира.
|

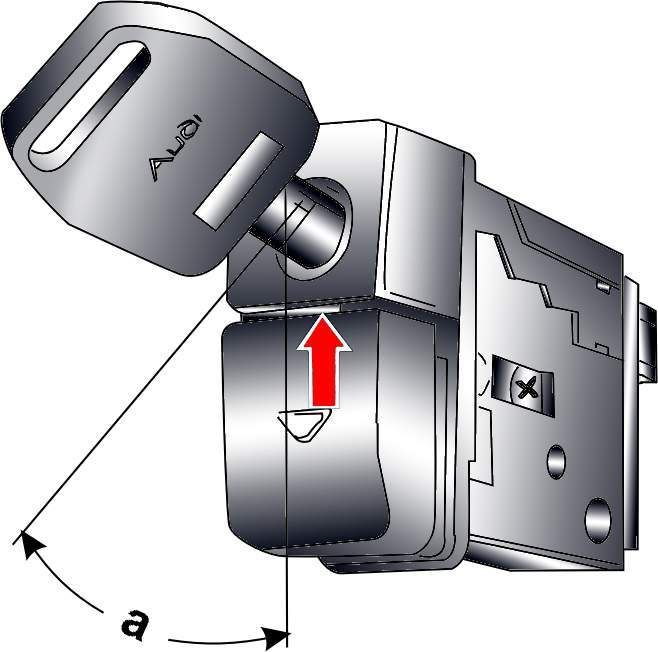

Рис. 16–41. Положение ключа и расположение отверстия для отвертки при снятии цилиндра замка вещевого ящика
|
Вставьте и поверните на 45° ключ в цилиндре замка вещевого ящика (рис. 16–41).
|

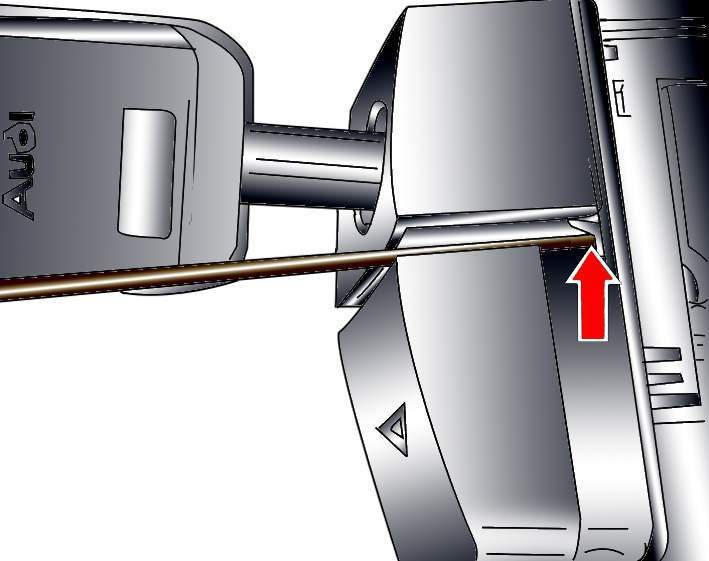

Рис. 16–42. Использование отвертки для освобождения цилиндра замка вещевого ящика
|
Вставьте отвертку в отверстие для освобождения цилиндра замка и, нажимая отверткой вверх, извлеките цилиндр замка вещевого ящика с вставленным ключом (рис. 16–42).
|

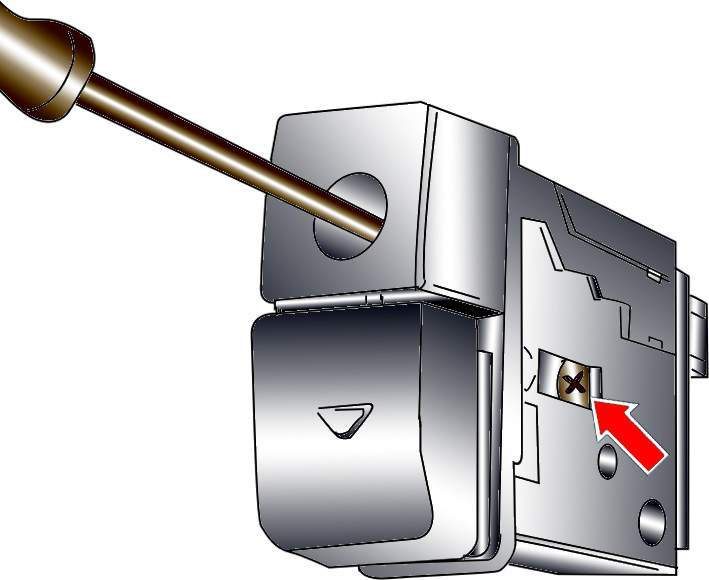

Рис. 16–43. Ослабление болта с крестообразным шлицем через отверстие для цилиндра замка
|
Через отверстие для цилиндра замка ослабьте болт с крестообразным шлицем, пока фиксаторы не переместятся назад, и снимите вперед запорный механизм (рис. 16–43).
|

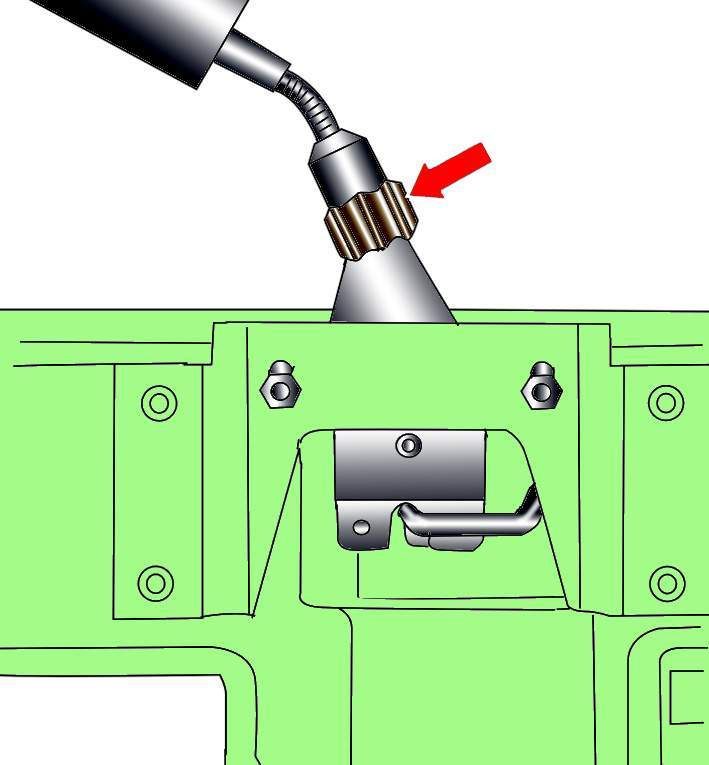

Рис. 16–44. Расположение гайки с накаткой крепления троса замка вещевого ящика
|
Поверните гайку с наружной накаткой крепления троса, отсоедините трос от замка вещевого ящика и снимите замок (рис. 16–44).
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Если вещевой ящик не закрывается должным образом, отрегулируйте длину троса регулировочной гайкой.
|
