22.27. Панель приборов

Снятие

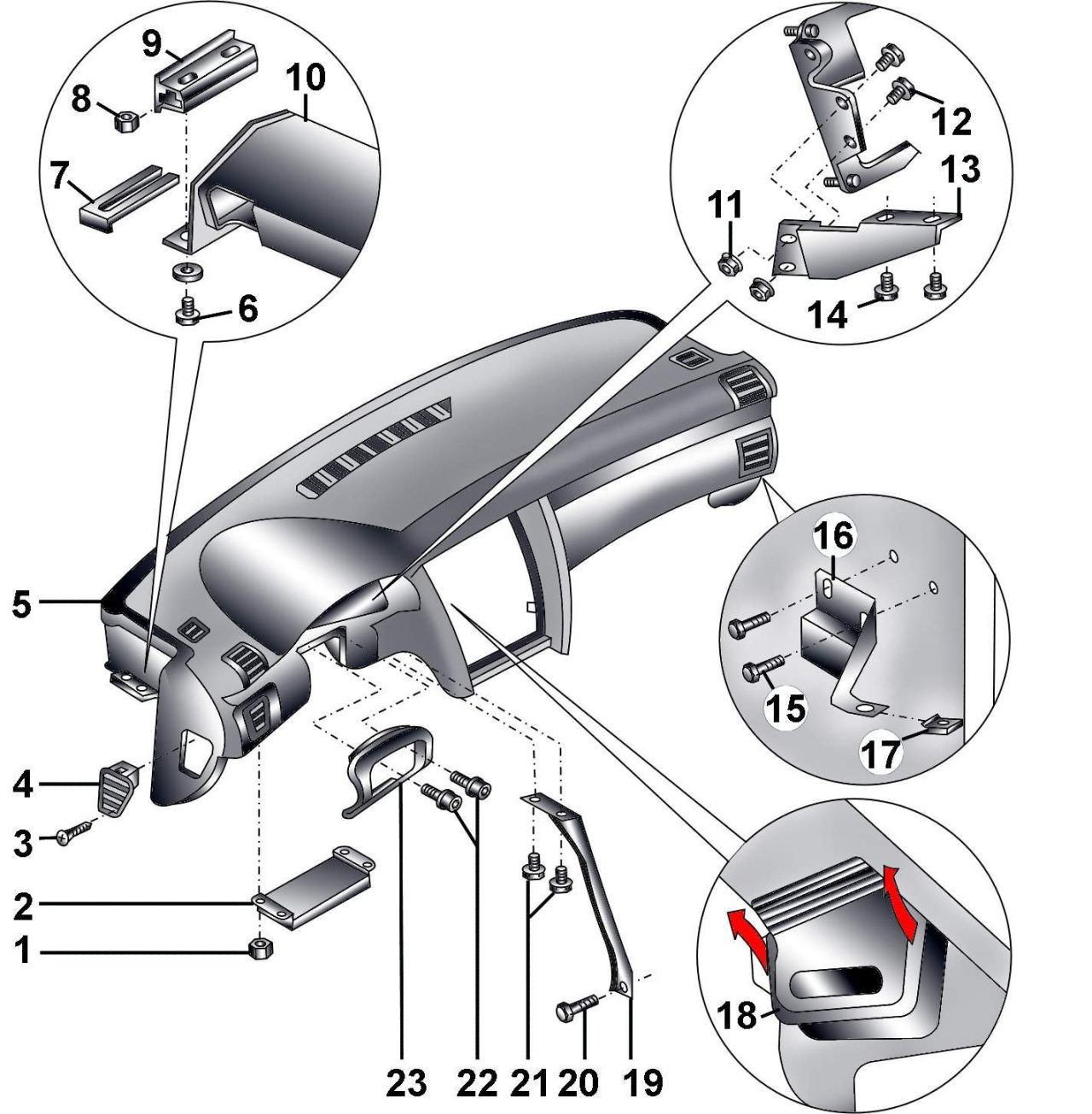

Панель приборов
Рис. 16–61.  Панель приборов: 1 – гайка, 6 Н·м; 2 – блок управления ABS/ EDL; 3 – болт, 1,5 Н·м; 4 – вентиляционная решетка; 5 – панель приборов; 6 – болт, 45 Н·м;  7 –  прокладка; 8 – гайка; 9 – кронштейн передней стойки; 10 – основание панели приборов; 11 – гайка, 10 Н·м; 12 – болты, 10 Н·м; 13 – кронштейн панели приборов; 14 – болт, 22 Н·м; 15 – болт, 7 Н·м; 16 – кронштейн; 17 – гайка; 18 – воздуховод; 19 – кронштейн поддержки панели приборов; 20, 21 – болты, 22 Н·м; 22 – винты, 2,5 Н·м,  23 – нижняя накладка рулевой колонки



Закройте сиденья водителя и переднего пассажира покрывалом.
Включите зажигание.
На автомобилях с электрической регулировкой сидений переместите их назад до упора.
Установите рулевой колесо для движения прямо вперед.
Закройте откидные створки вентиляционных отверстий, для чего нажмите кнопку «Def» на панели управления кондиционером.
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Отверните винты и снимите нижнюю отделку панели с вещевой полкой со стороны водителя.
Отверните винты и снимите вентиляционную решетку в углублении для ног водителя.
Отсоедините электрический разъем от фонаря подсветки в углублении для ног водителя и снимите фонарь.
Снимите вещевой ящик.
Снимите накладки порогов передних дверей.
Снимите центральную консоль.
Снимите рулевое колесо.
Снимите заглушки, расположенные под комбинацией приборов, для чего, нажимая, переместите их к центру.

Отвинчивание болта крепления комбинации приборов

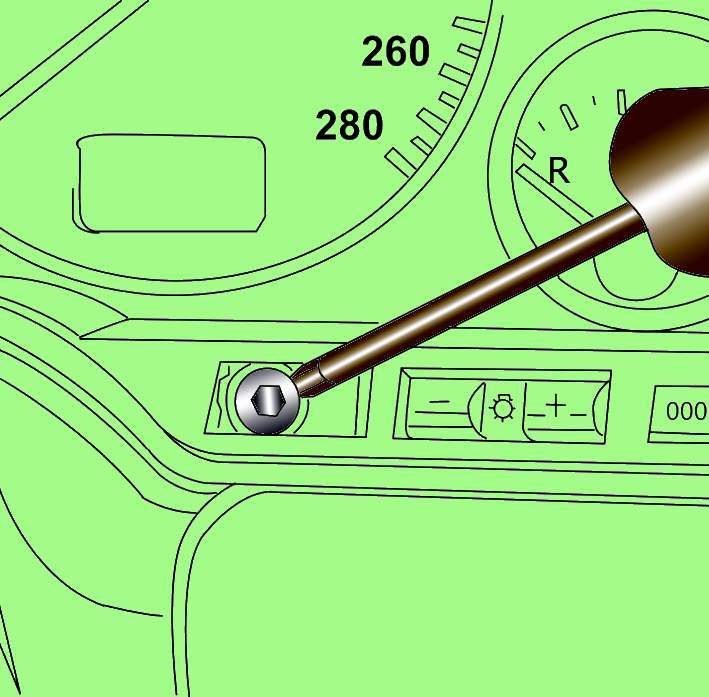

Рис. 16–62. Отвинчивание болта крепления комбинации приборов



Отверните два болта и снимите комбинацию приборов (рис. 16–62).
Отсоедините электрические разъемы от задней части комбинации приборов.
На моделях с электрической регулировкой положения рулевой колонки отсоедините электрический разъем от выключателя регулировки положения рулевой колонки. Отвинтите болты крепления выключателя и снимите его.
Снимите кольцо самовозврата с электрическим разъемом и кольцом скольжения.

Элементы крепления переключателей рулевой колонки

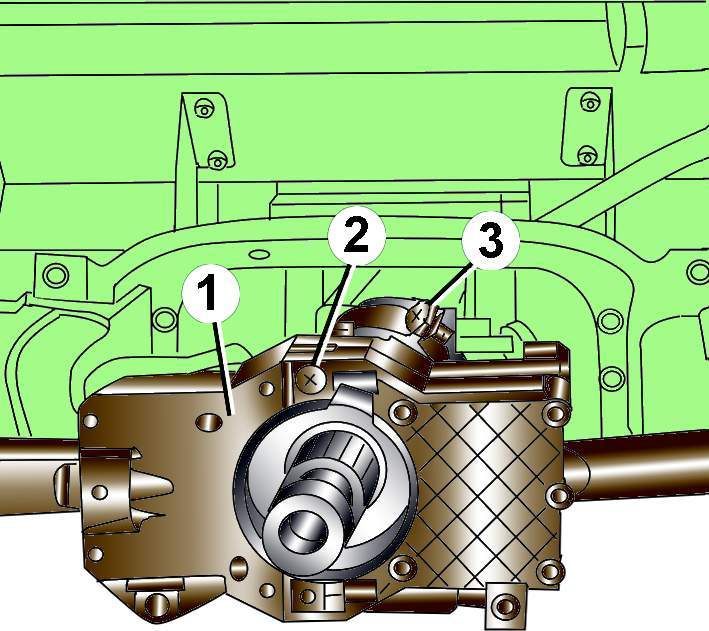

Рис. 16–63. Элементы крепления переключателей рулевой колонки: 1 – левый переключатель рулевой колонки; 2 – винт;
3 – зажимной болт; 4 – правый переключатель рулевой колонки



Отвинтите верхний винт 2 (рис. 16–63) крепления корпуса переключателей рулевой колонки.
Снимите правый переключатель 4 рулевой колонки вместе с подсоединенными к нему проводами.
Ослабьте зажимной болт 3 и снимите левый переключатель 1 рулевой колонки.
Отсоедините электрические разъемы от переключателей.

Расположение винта (1) с шайбой (2) крепления нижней накладки (3) рулевой колонки

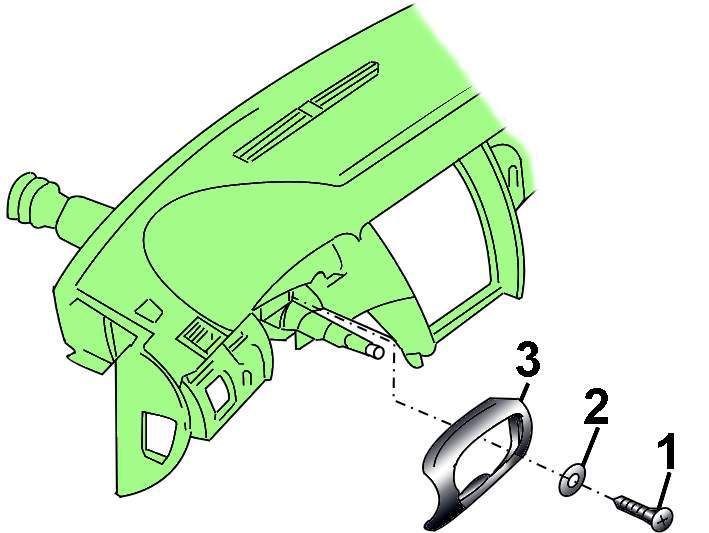

Рис. 16–64. Расположение винта (1) с шайбой (2) крепления нижней накладки (3) рулевой колонки



Отверните винты 1 и снимите нижнюю накладку 3 рулевой колонки (рис. 16–64).
На автомобилях с автоматической коробкой передач отсоедините трос от замка рычага селектора, поверните ключ в замке зажигания и снимите трос.
Отвинтите болты крепления рулевой колонки и опустите ее вниз. Не тяните рулевую колонку на себя и не отвинчивайте гайку крепления универсального шарнира рулевой колонки.
Отвинтите блок управления ABS/ EDL от основания панели приборов.
При наличии отделите вспомогательное реле от основания панели приборов.

Расположение винтов (1, 3) крепления кронштейна (2) поддержки панели приборов

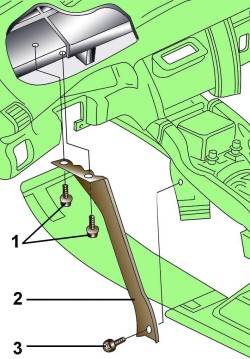

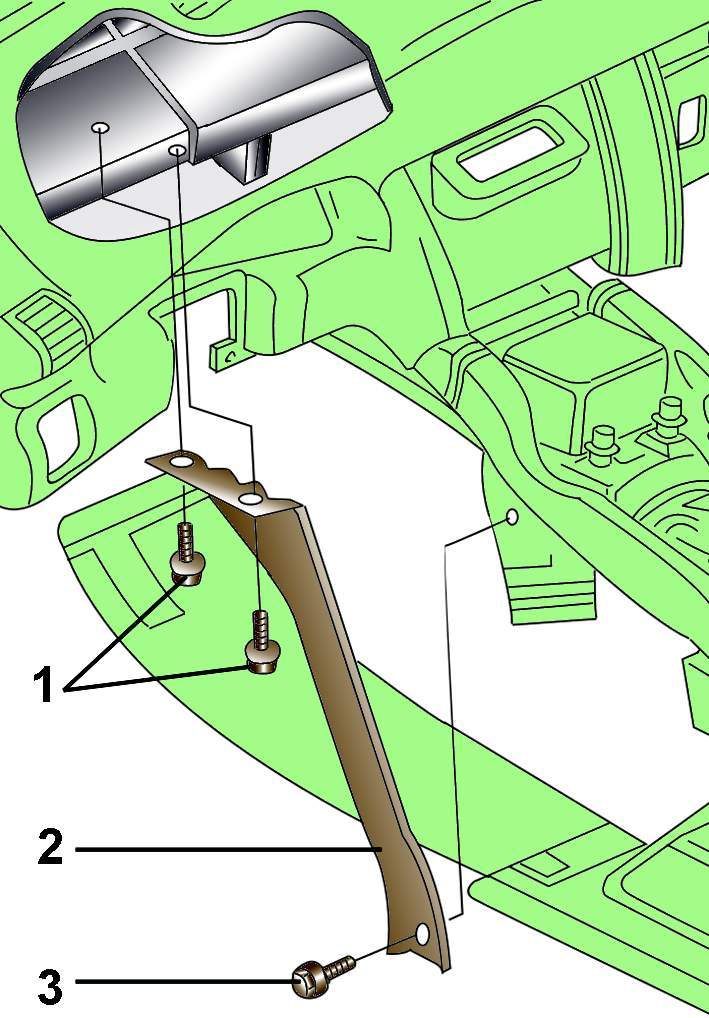

Рис. 16–65. Расположение винтов (1, 3) крепления кронштейна (2) поддержки панели приборов



Отвинтите винты 1 и 3 (рис. 16–65) и снимите кронштейн 2 поддержки панели приборов с основания панели приборов и туннеля коробки передач.
Отсоедините электрический разъем от корректора света фар.
Снимите подушку безопасности со стороны пассажира.

Расположение болтов (1) крепления держателя (2) к кронштейну педали и болтов (3) нижнего крепления держателя

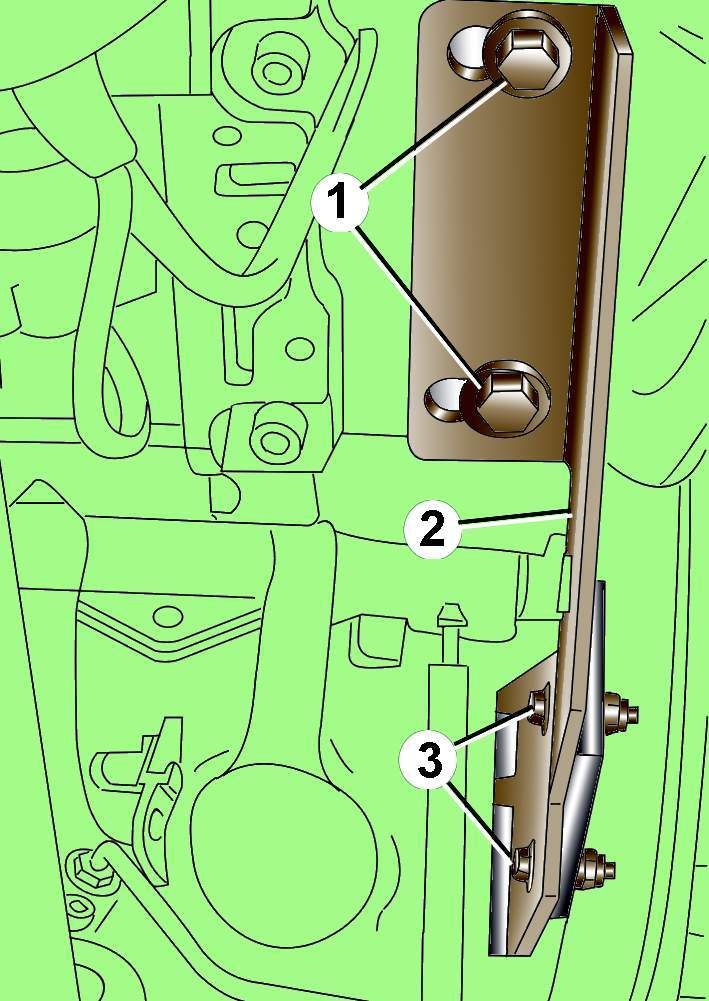

Рис. 16–66. Расположение болтов (1) крепления держателя (2) к кронштейну педали и болтов (3) нижнего крепления держателя



Отвинтите болты 1 (рис. 16–66) крепления держателя 2 к кронштейну педали.

Крепление панели приборов к кронштейну передней стойки

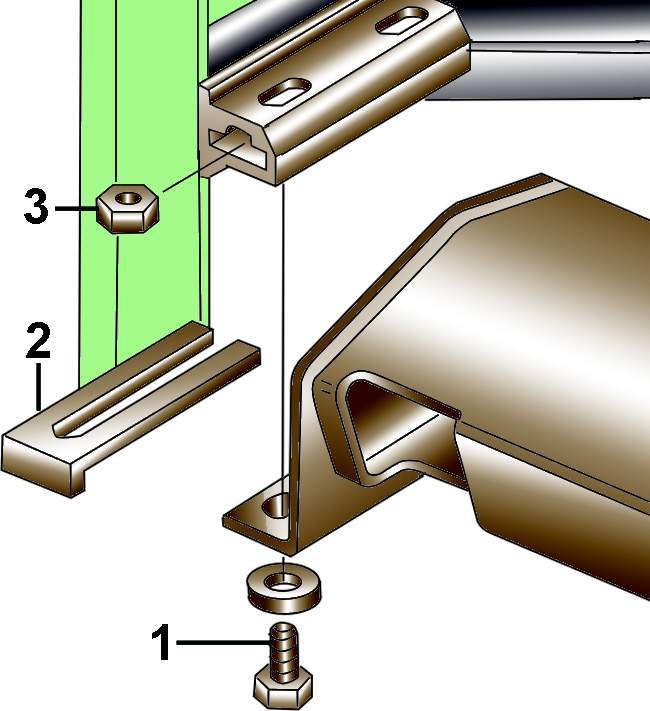

Рис. 16–67. Крепление панели приборов к кронштейну передней стойки: 1 – болт; 2 – прокладка; 3 – гайка



Вывинтите болты крепления панели приборов к кронштейнам левой и правой передних стоек (рис. 16–67).

Отсоединение воздуховода от кожуха распределителя воздуха

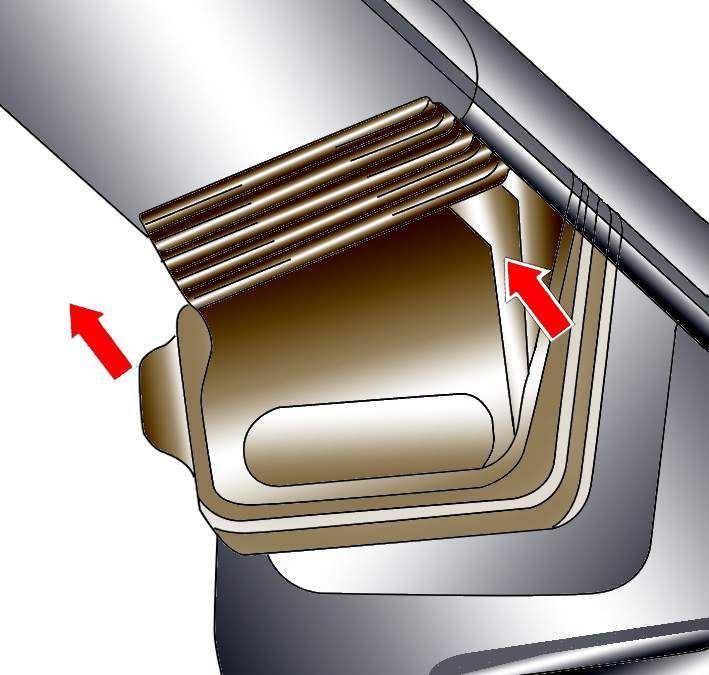

Рис. 16–68. Отсоединение воздуховода от кожуха распределителя воздуха



Отсоедините воздуховоды с левой и правой стороны кожуха распределителя воздуха (рис. 16–68).
Потяните панель приборов назад и снимите ее. Операцию выполняют с помощником.

Установка
Установите панель приборов в автомобиль.
Проверьте и при необходимости отрегулируйте положение панели приборов по высоте подбором прокладки 2 (см. рис. 16–67) требуемой толщины. Панель приборов должна располагаться на уровне обивки  передних дверей.
Ввинтите болты крепления панели приборов к кронштейнам левой и правой передних стоек (см. рис. 16–67).
Ослабьте болты 3 (см. рис. 16–66) нижнего крепления держателя, для того чтобы его можно было перемещать.
Ввинтите болты 1 крепления держателя 2 к кронштейну педали и затяните их моментом 22 Н·м. Затяните болты 3 нижнего крепления держателя моментом 10 Н·м.
Дальнейшая установка проводится в последовательности, обратной снятию.
