22.19. Ручка передней двери

Снятие

Снимите обивку двери.

Снимите кронштейн с двери.

Отсоедините тяги от цилиндра замка и ручки двери.

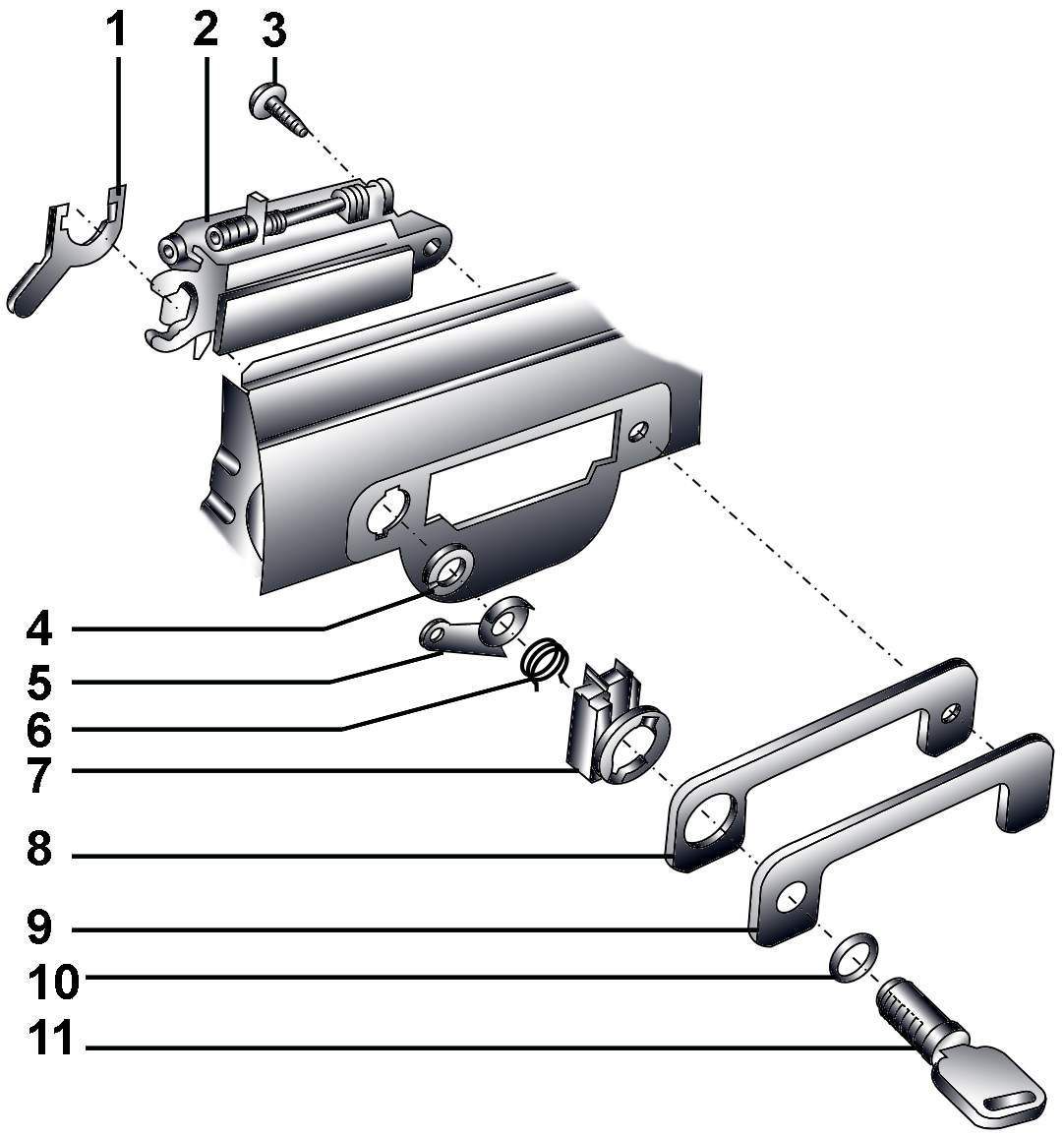

Рис. 16–34. Ручка передней двери: 1 – поворотный зажим; 2 – ручка двери; 3 – болт, 5 Н·м; 4 – стопорное кольцо (на моделях до 02.96) или зажим (на моделях с 02.96); 5 – приводной рычаг; 6 – пружина; 7 – кожух; 8 – пластина; 9 – декоративная накладка ручки; 10 – уплотнительное кольцо; 11– цилиндр замка

Вставьте ключ в цилиндр замка двери и снимите стопорное кольцо 4 и поворотный зажим 1 (см. рис. 16–34) с цилиндра замка.

Снимите с цилиндра замка приводной рычаг 5 и пружину 6. Извлеките цилиндр замка вместе с ключом и снимите кожух 7.

Отвинтите болт 3 крепления ручки двери.

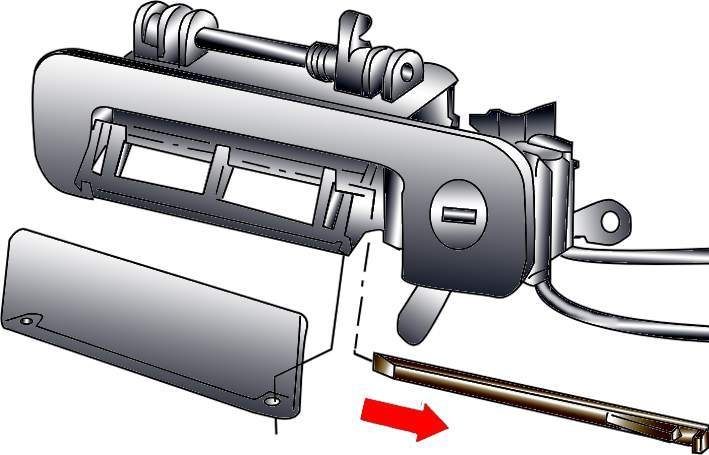

Рис. 16–35. Снятие крепежной полоски накладки ручки двери

Маленькой отверткой выдавите крепежную полоску накладки ручки двери и снимите накладку (рис. 16–35).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

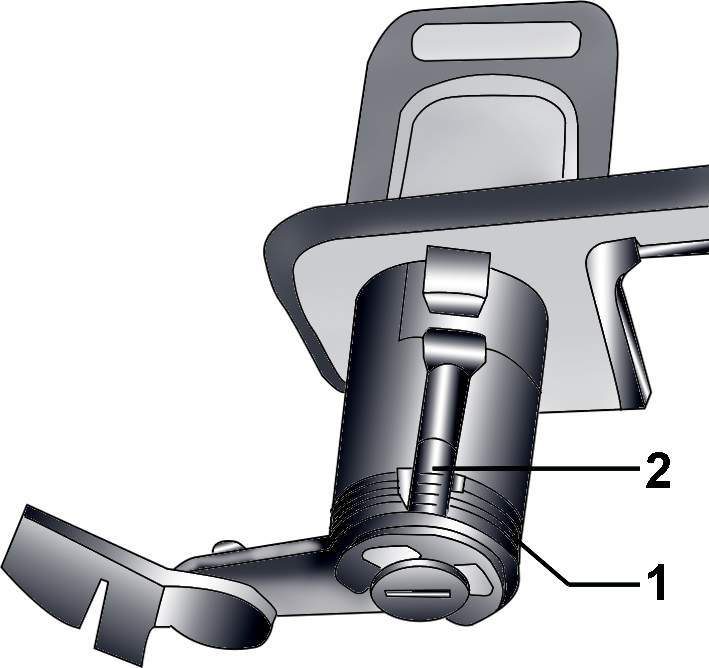

Рис. 16–36. Расположение концов пружины (1) с двух сторон выступа приводного рычага (2)

При установке пружины сожмите ее и расположите концы с левой и правой стороны выступа приводного рычага (рис. 16–36). Предварительное сжатие пружины обеспечивает возврат приводного рычага в среднее положение.

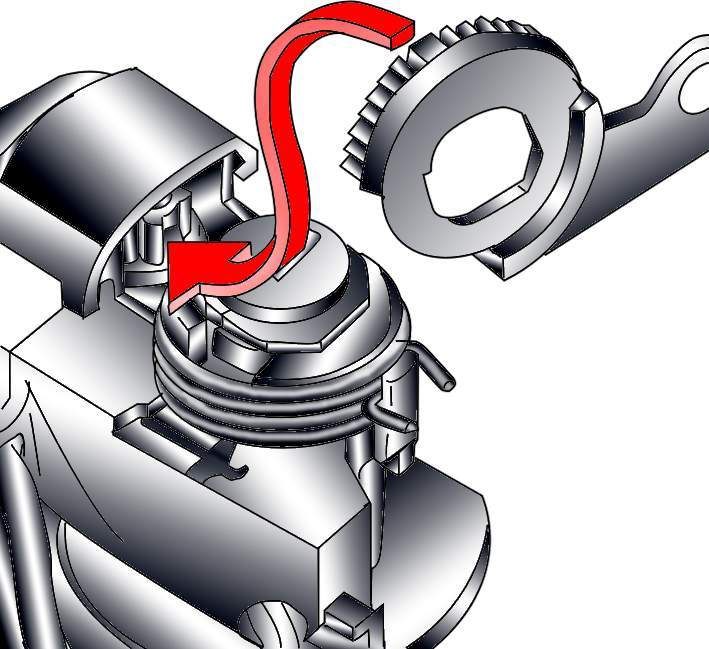

Рис. 16–37. Совмещение половины зуба на рычаге с половиной зуба на шестерне привода микровыключателя

Установите приводной рычаг таким образом, чтобы половина зуба на рычаге совместилась с половиной зуба на шестерне привода микровыключателя ( рис. 16–37). Это обеспечивает нормальное функционирование противоугонной системы и системы центральной блокировки замка.
