13.2. Термостат

Снятие

Водяной насос и термостат автомобилей с бензиновыми двигателями 2,8 л

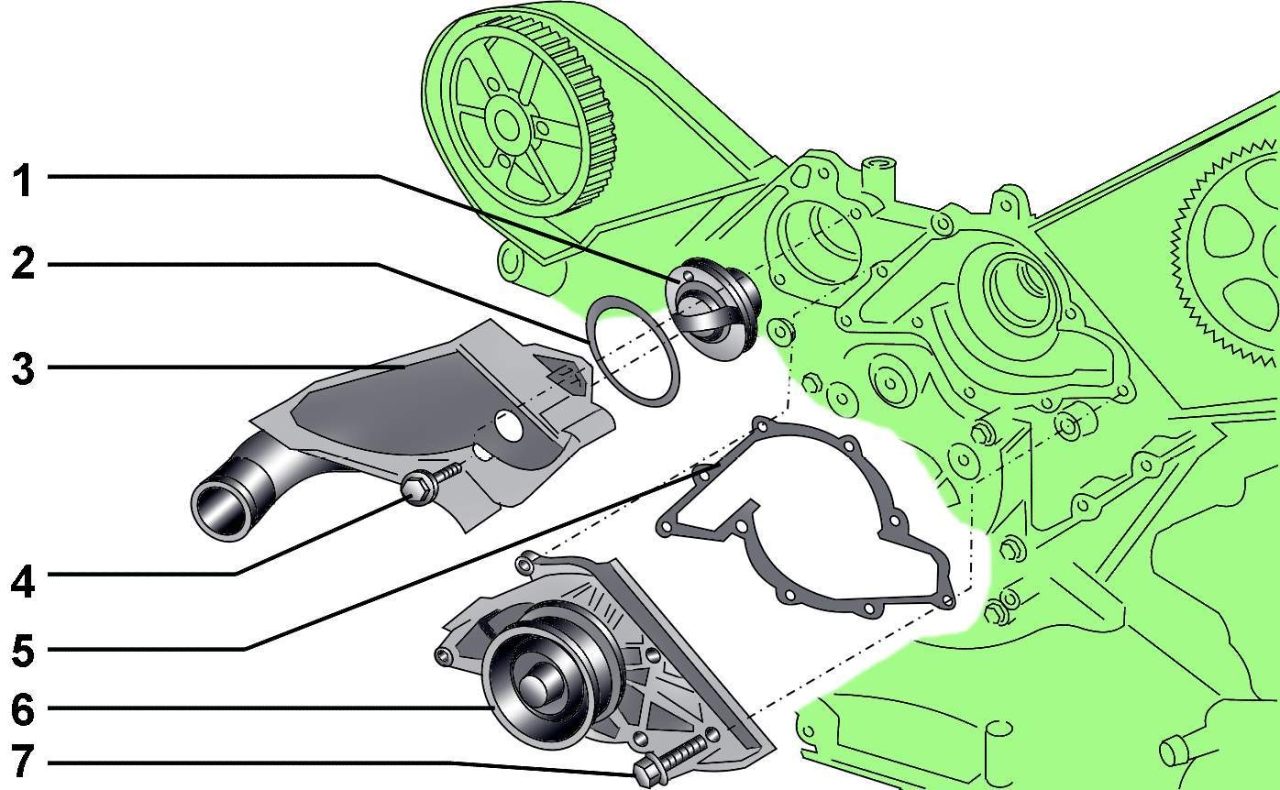

Рис. 7–1. Водяной насос и термостат автомобилей с бензиновыми двигателями 2,8 л:
1 – термостат; 2 – уплотнительное кольцо; 3 – корпус термостата; 4 – болт, 10 Н·м; 5 – прокладка; 6 – водяной насос; 7 – болт, 10 Н·м



Термостат расположен в корпусе  (рис. 7–1), установленном на блоке цилиндров двигателя.
Слейте  охлаждающую жидкость.
Снимите поликлиновой ремень и механизм его натяжения.
Снимите левый и правый кожухи зубчатого ремня.
Используя маркер, мел или краску, отметьте направление вращения зубчатого ремня.
Ослабьте натяжение зубчатого ремня.  Незначительно поверните коленчатый вал в обе стороны для ослабления натяжения зубчатого ремня и  снимите зубчатый ремень с натяжного ролика и правого шкива распределительного вала.
Для защиты зубчатого ремня от охлаждающей жидкости закройте его полиэтиленом.

Расположение болтов крепления корпуса термостата

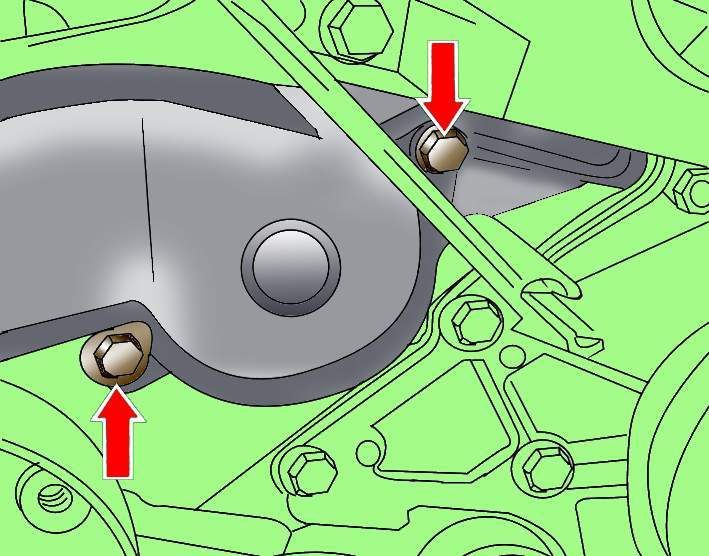

Рис. 7–2. Расположение болтов крепления корпуса термостата



Отвинтите два болта и снимите корпус термостата с передней части головки блока цилиндров (рис. 7–2).
Извлеките уплотнительное кольцо и термостат из головки блока цилиндров. Проверьте работоспособность термостата.

Установка

Правильное расположение термостата на бензиновых двигателях 2,8 л

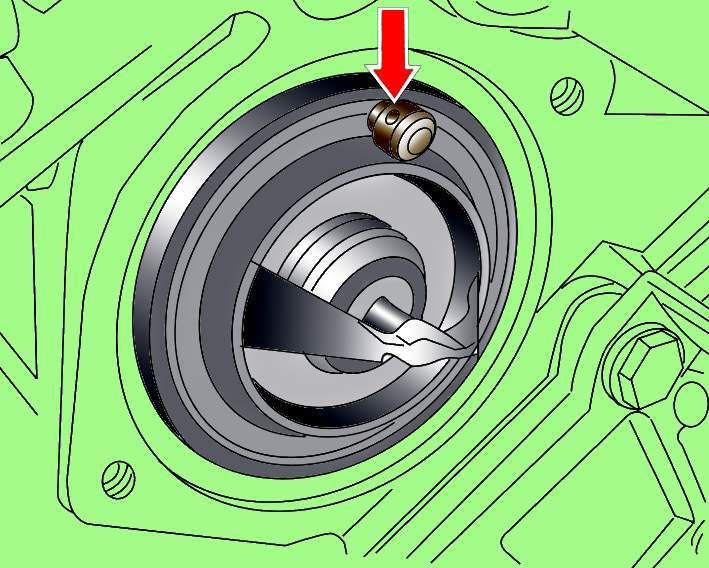

Рис. 7–3. Правильное расположение термостата на бензиновых двигателях 2,8 л



Установите термостат в головку блока цилиндров так, чтобы клапан для удаления воздуха располагался сверху (рис. 7–3).
Установите корпус термостата с новым уплотнительным кольцом и закрепите болтами, затянув их моментом 10 Н·м.
Установите зубчатый ремень на шкив распределительного вала.
Установите поликлиновой ремень.
Залейте охлаждающую жидкость в систему охлаждения.
Пустите двигатель и проверьте герметичность системы охлаждения.

Проверка работоспособности термостата

Рабочие положения клапана термостата

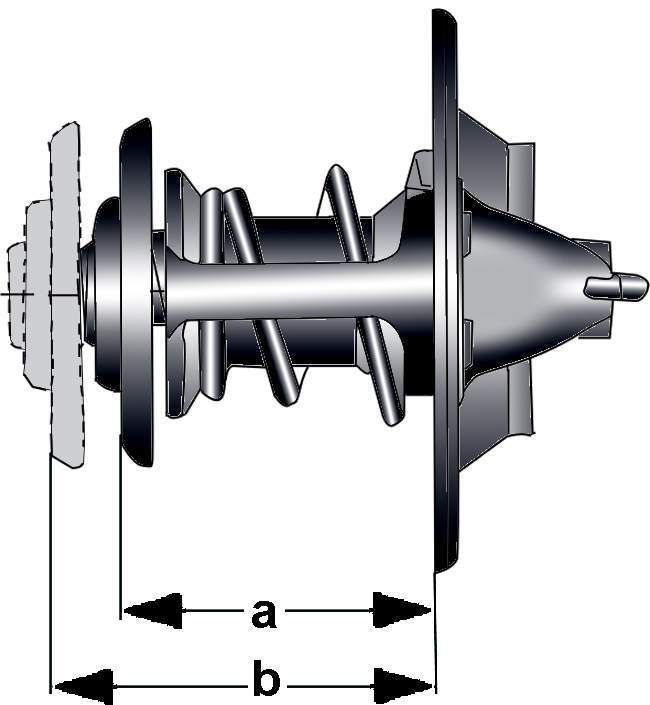

Рис. 7–4.  Рабочие положения клапана термостата: а - клапан закрыт; b - клапан открыт



Измерьте длину а  закрытого термостата (рис. 7–4).
Приблизительно проверить работоспособность термостата можно так: подвесить его на нитке в стеклянном сосуде, заполненном водой, и нагреть воду до кипения. При закипании воды клапан термостата должен открыться. В противном случае замените его.
Температура открытия клапана термостата нанесена на его корпусе.
При нагревании термостата до температуры кипения воды длина b открытого термостата с открытым клапаном должна быть больше длины а с закрытым клапаном на 7 мм (см. рис. 7–4).
Термостат, клапан которого не закрывается при охлаждении воды, также подлежит замене.
