13.12. Правая секция трубы системы охлаждения дизельного двигателя 2,5 л

Снятие

Слейте охлаждающую жидкость.

Рис. 3.3–24. Расположение винтов крепления кожуха двигателя

Отверните винты и снимите кожух двигателя (см. рис. 3.3–24).

Рис. 3.3–4. Расположение болтов крепления термозащитного экрана над турбокомпрессором

Отвинтите болты и снимите термозащитный экран над турбокомпрессором (см. рис. 3.3–4).

Рис. 3.3–25. Расположение передних воздуховодов

Снимите передние воздуховоды (см. рис. 3.3–25).

Ослабьте хомуты и снимите воздушный патрубок с воздушного фильтра.

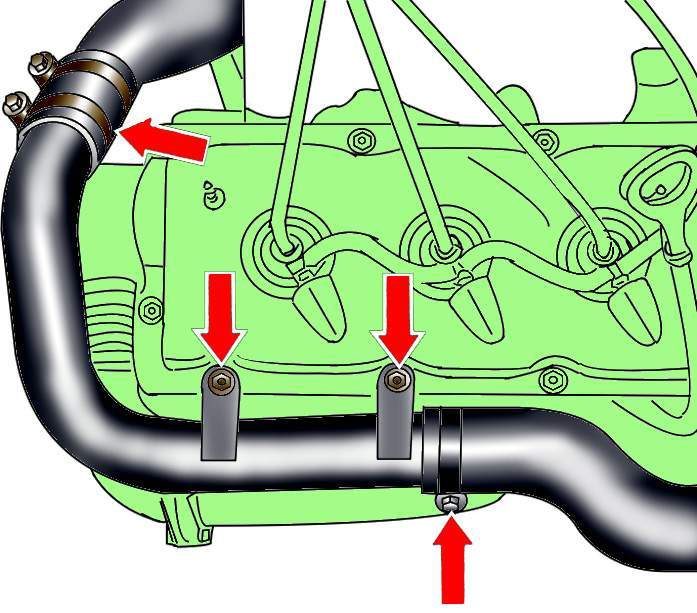

Расположение хомутов и болтов крепления воздушного патрубка соединяющего турбокомпрессор и охладитель воздуха дизельного двигателя 2,5 л

Рис. 7–22. Расположение хомутов и болтов крепления воздушного патрубка соединяющего турбокомпрессор и охладитель воздуха дизельного двигателя 2,5 л

Ослабьте хомуты, отвинтите болты и снимите воздушный патрубок с турбокомпрессора и охладителя воздуха (рис. 7–22).

Отсоедините электрические разъемы со стороны левой секции трубы системы охлаждения.

Ослабьте хомут и отсоедините заднюю секцию трубы системы охлаждения.

Отсоедините переднюю трубу системы охлаждения дополнительного обогревателя от трубы системы охлаждения.

Отвинтите болт крепления трубы системы охлаждения к промежуточному элементу турбокомпрессора.

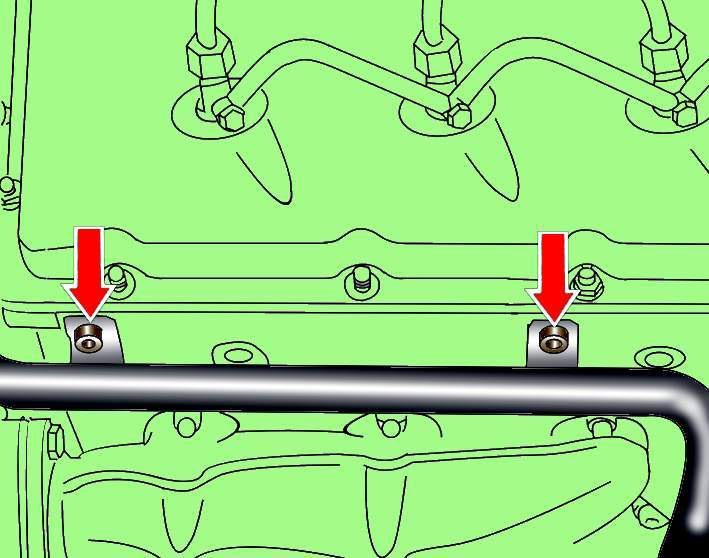

Рис. 7–23. Расположение болтов крепления правой секции трубы системы охлаждения к головке блока цилиндров дизельного двигателя 2,5 л

Отвинтите болты крепления правой секции трубы системы охлаждения к головке блока цилиндров, поверните трубу вверх и снимите ее с двигателя (рис. 7–23).

Установка

Установка проводится в последовательности, обратной снятию.

Залейте в систему охлаждения охлаждающую жидкость.
