13.14. Водяной насос дизельных двигателей 3,3 л

Снятие

Слейте охлаждающую жидкость.

Снимите зубчатый ремень.

Рис. 3.4–55. Расположение болтов крепления направляющего ролика и заднего кожуха зубчатого ремня

Отвинтите болт крепления направляющего ролика (см. рис. 3.4–55).

Отвинтите болты и снимите задний кожух зубчатого ремня (см. рис. 3.4–55).

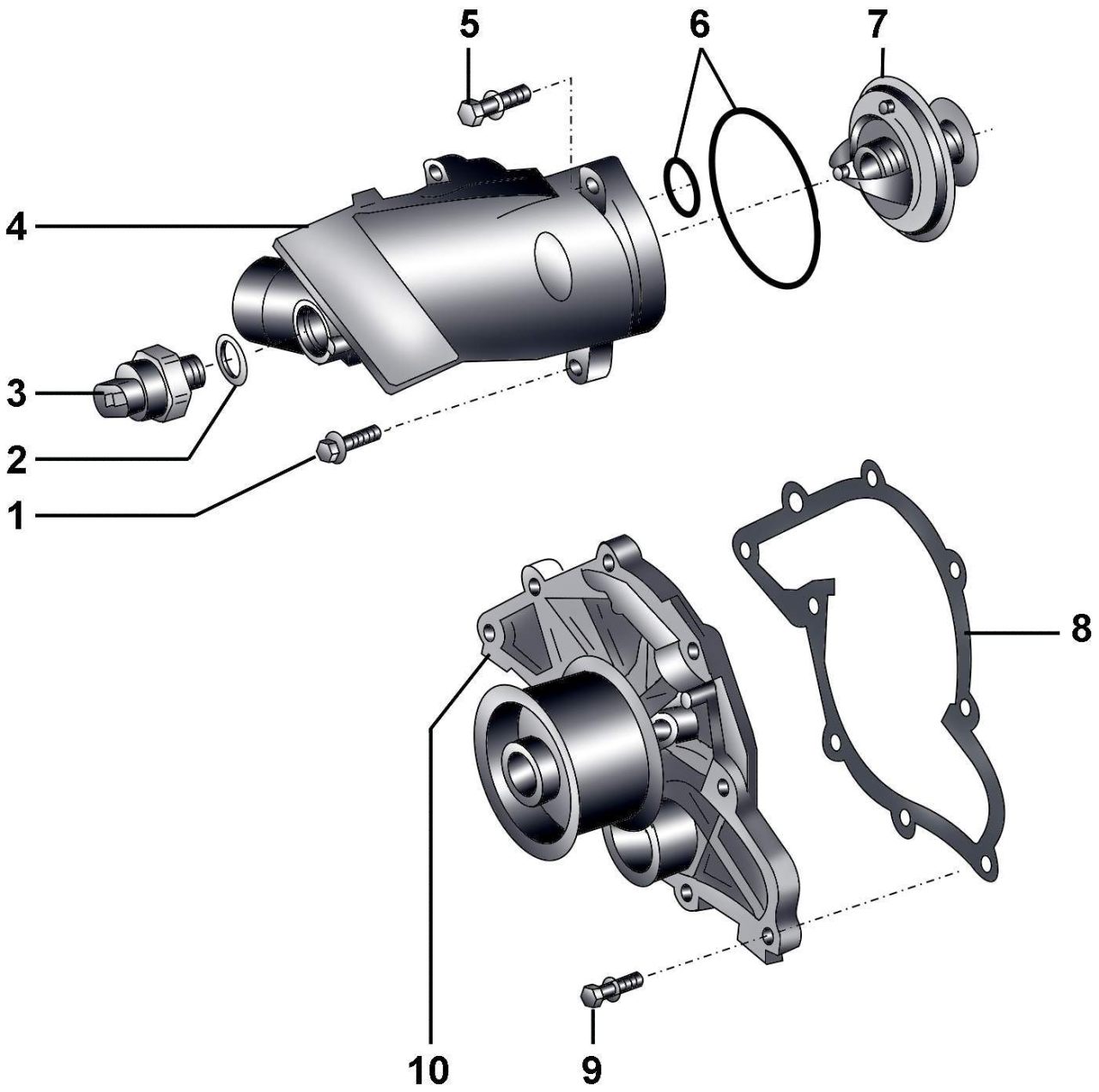

Рис. 7–24. Водяной насос и термостат автомобилей с дизельными двигателями 3,3 л: 1 – болт, 10 Н·м; 2 – уплотнительное кольцо; 3 – датчик температуры охлаждающей жидкости, 25 Н·м; 4 – корпус термостата; 5 – болт, 22 Н·м; 6 – уплотнительные кольца; 7 – термостат; 8 - прокладка; 9 – болт, 10 Н·м; 10 – водяной насос

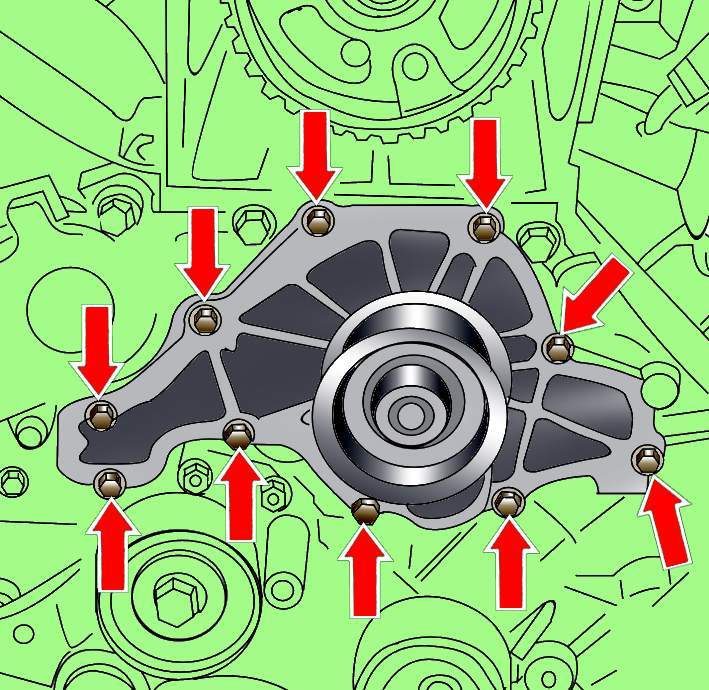

Рис. 7–25. Расположение болтов крепления водяного насоса на дизельных двигателях 3,3 л

Отвинтите болты и снимите водяной насос (рис. 7–25).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

При установке необходимо использовать новое уплотнительное кольцо и прокладки.

При установке термостата клапан для удаления воздуха должен располагаться сверху.

Проворачивая вал водяного насоса, проверьте состояние подшипников водяного насоса и при необходимости замените их.

Установите зубчатый ремень.

Залейте охлаждающую жидкость.
