13.10. Передняя секция трубы системы охлаждения дизельного двигателя 2,5 л

Снятие

Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Слейте охлаждающую жидкость.

Снимите зубчатый ремень со шкивов распределительного вала.

Снимите шкив с правого распределительного вала.

Снимите переднюю секцию впускного коллектора.

Рис. 3.3–58. Расположение винтов крепления левого (1), верхнего (2) и правого (3) кожухов зубчатого ремня

Отвинтите винты и снимите верхнюю 2 (см. рис. 3.3–58). секцию кожуха зубчатого ремня

Отверните винты и снимите левый 1 и правый 3 кожухи зубчатого ремня .

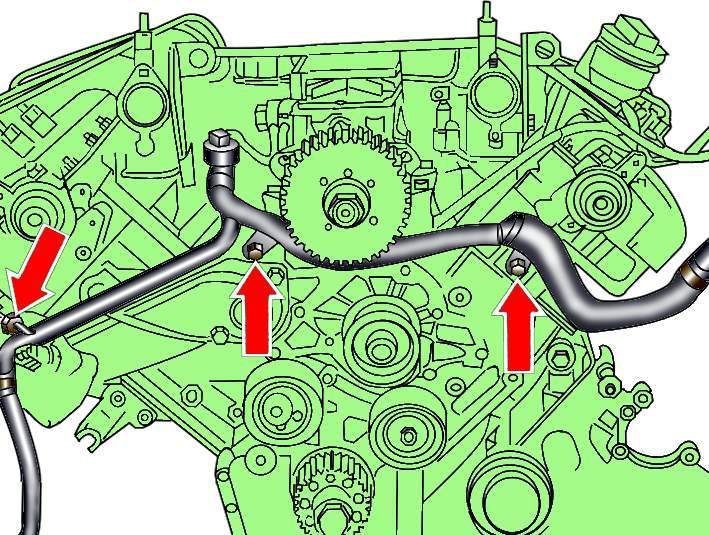

Рис. 7–20. Расположение болтов крепления передней секции трубы системы охлаждения дизельного двигателя 2,5 л

Ослабьте хомуты, отвинтите три болта и переднюю секцию трубы системы охлаждения от передней части двигателя (см. рис. 7–20).

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Смажьте новое уплотнительное кольцо составом G 012 A8 D и установите на переднюю секцию трубы системы охлаждения.

Установите зубчатый ремень.

Залейте охлаждающую жидкость.
