4.3.6. Крышка головки блока цилиндров

ПРЕДУПРЕЖДЕНИЕ Все зажимы и хомуты, которые при снятии крышки головки блока цилиндров будут повреждены или разрезаны, при сборке необходимо заменить новыми.

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

Рис. 3.3.2. Расположение винтов крепления кожуха двигателя и указателя (1) уровня моторного масла

Извлеките указатель 1 (см. рис. 3.3.2) уровня моторного масла.

Освободите фиксаторы крепления, выверните три винта и снимите кожух двигателя (см. рис. 3.3.2).

Установите указатель уровня моторного масла на место.

Рис. 3.3.4. Расположение болтов крепления воздушных патрубков (1 и 2)

Выверните болты и снимите воздушные патрубки 1 и 2 (см. рис. 3.3.4).

Рис. 3.3.34. Расположение болтов (1 и 2) крепления зажимов средних шлангов системы охлаждения и фиксаторов верхнего кожуха зубчатого ремня

Выверните болты 1 и 2 (см. рис. 3.3.34) крепления зажимов средних шлангов системы охлаждения и, не отсоединяя шланги, отведите их в сторону.

Снимите верхний кожух зубчатого ремня (см. рис. 3.3.34).

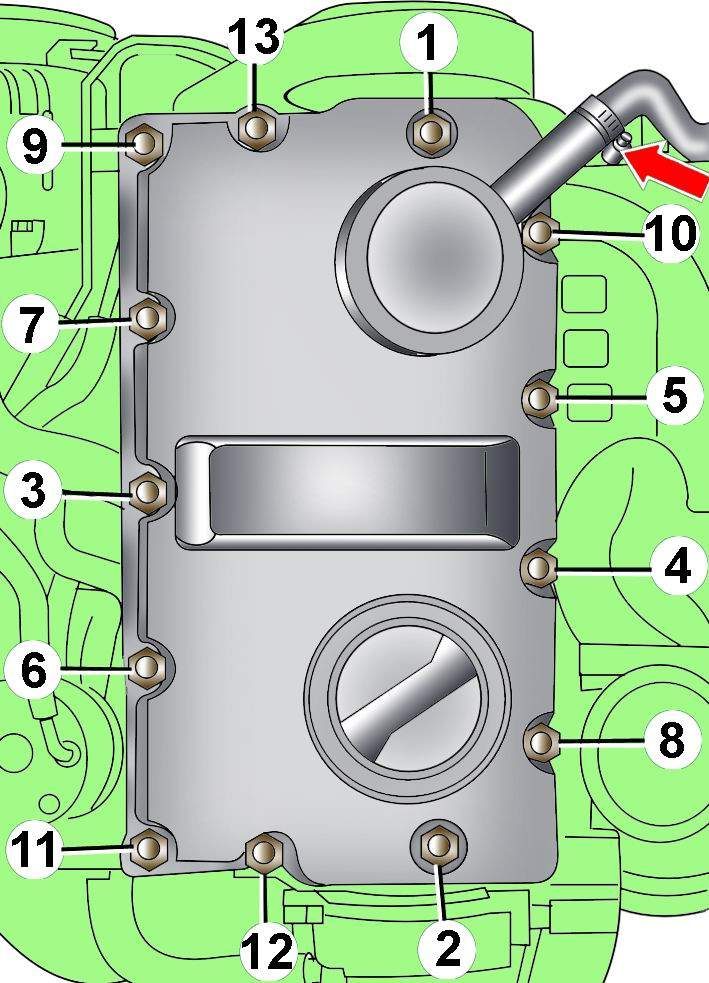

Рис. 3.3.43. Последовательность затягивания болтов крепления крышки головки блока цилиндров и место подсоединения шланга вентиляции картера

Отсоедините шланг вентиляции картера от крышки головки блока цилиндров (см. рис. 3.3.43).

В последовательности, обратной затягиванию, выверните болты крепления крышки головки блока цилиндров (рис. 3.3.43).

Установка проводится в последовательности, обратной снятию, с учетом следующего.

При необходимости замените прокладку крышки головки блока цилиндров.

Обезжирьте поверхность, уплотняемую прокладкой крышки головки блока цилиндров.

Нанесите слой герметика на границы переходов плоскостей в полукруглые поверхности с двух сторон головки блока цилиндров.

Установите крышку головки блока цилиндров и вверните болты, затянув их от руки

В последовательности, показанной на рис. 3.3.43, затяните болты крепления головки блока цилиндров моментом 10 Н·м.
