19.29.2. Среднечастотные и высокочастотные динамики

Снятие

Снимите обивку передней или задней двери.

Осторожно отделите изолирующую пленку около динамика с обратной стороны отделки двери.

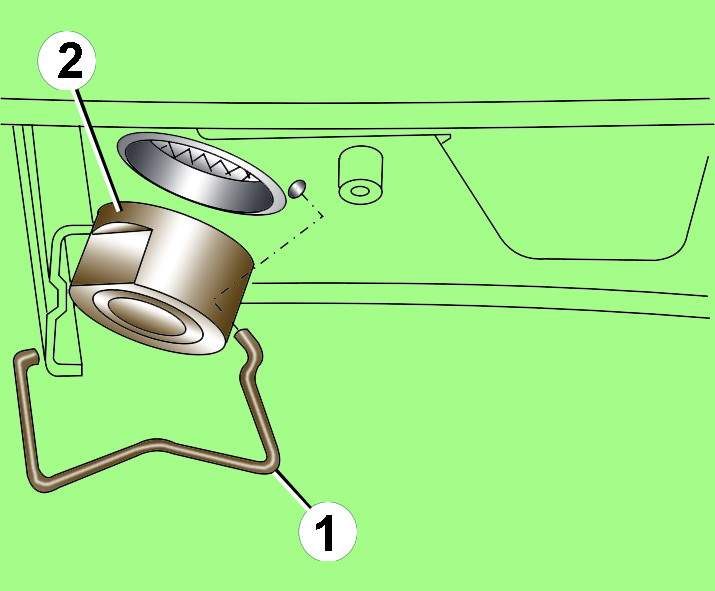

Рис. 18.72. Расположение и крепление среднечастотных и высокочастотного динамика передней двери: 1 – фиксатор; 2 – динамик

Лезвием отвертки отделите фиксатор 1 (рис. 18.72) и снимите динамик 2.

Установка

Установка производится в последовательности, обратной снятию.
