19.16. Задний фонарь

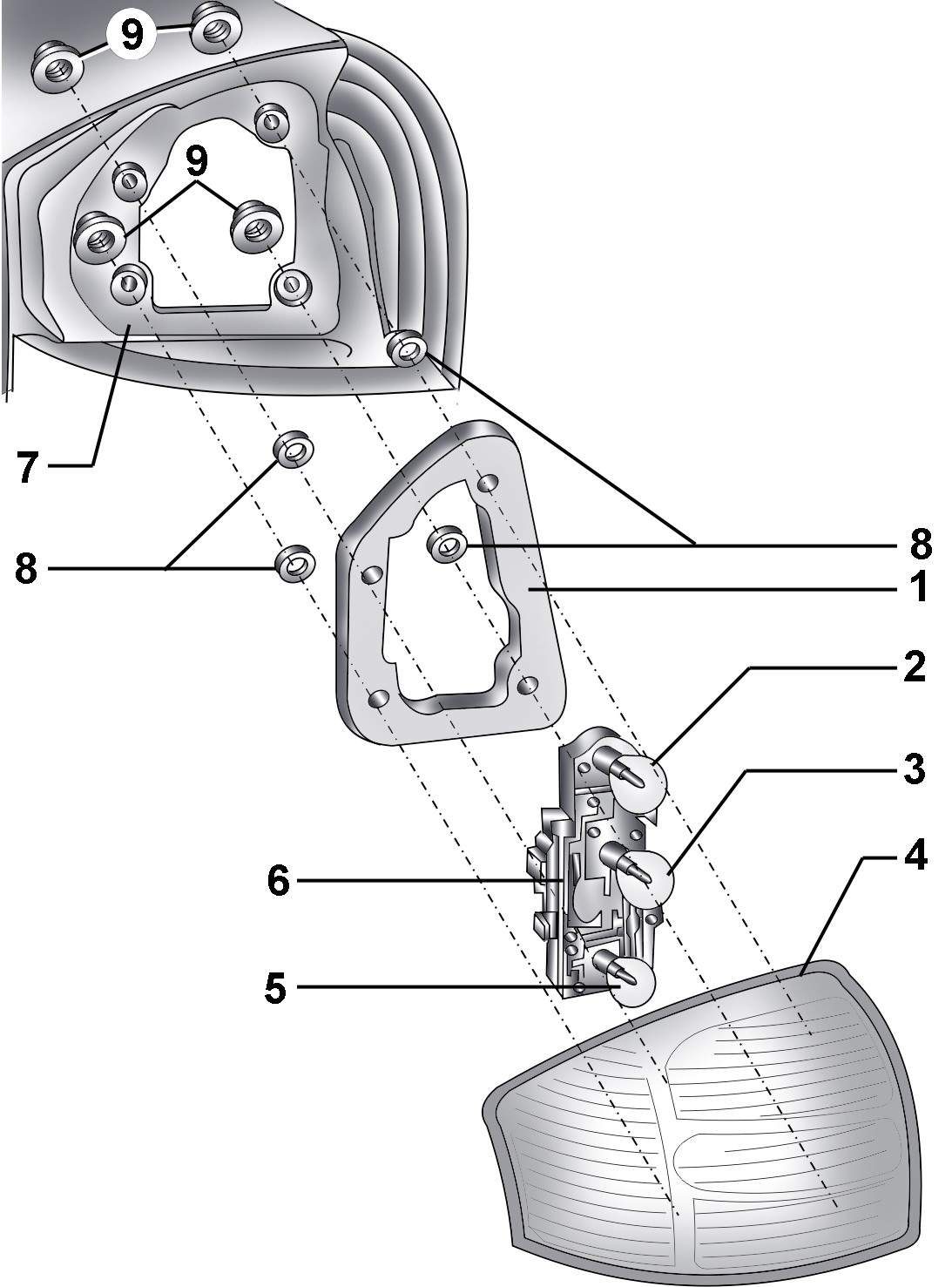

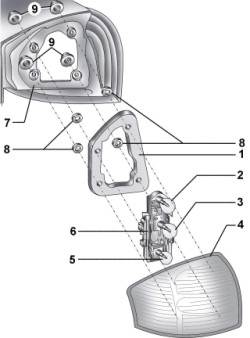

Рис. 18.50. Задний фонарь: 1 – прокладка; 2 – лампа поворота (12 V, 21 W); 3 – лампа заднего хода (12 V, 21 W); 4 – рассеиватель; 5 – лампа стоп-сигнала/ габаритная (12 V, 21/ 5 W); 6 – держатель ламп; 7 – корпус; 8 – прокладки; 9 – гайки, 4 Н·м

Устройство заднего фонаря показано на рис. 18.50.

Откройте крышку багажника.

Выверните в сторону обивку багажника около заднего фонаря.

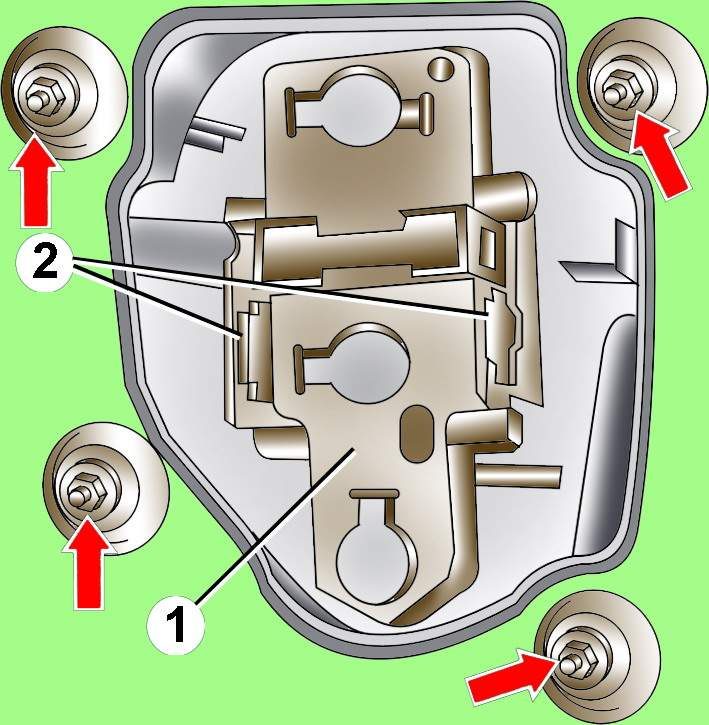

Рис. 18.51. Расположение ламподержателя (1), фиксаторов (2) и гаек крепления заднего фонаря

Отсоедините электрический разъем 3 (рис. 18.51) от заднего фонаря.

Нажмите фиксаторы 2 держателя ламп к центру фонаря и извлеките держатель ламп из фонаря.

Нажмите и в этом положении поверните на 90° против часовой стрелки неисправную лампу для извлечения ее из держателя ламп.

Выверните четыре гайки и снимите задний фонарь.

Установка проводится в последовательности, обратной снятию.

Проверьте зазоры по периметру фонаря, которые должны быть одинаковыми со всех сторон и при необходимости отрегулируйте их. Затяните гайки крепления заднего фонаря моментом 4 Н·м.
