19.26. Переключатель регулировки положения наружного зеркала заднего вида

Снятие

Освободите нижнюю часть чехла рычага переключения передач и поднимите ее вверх.

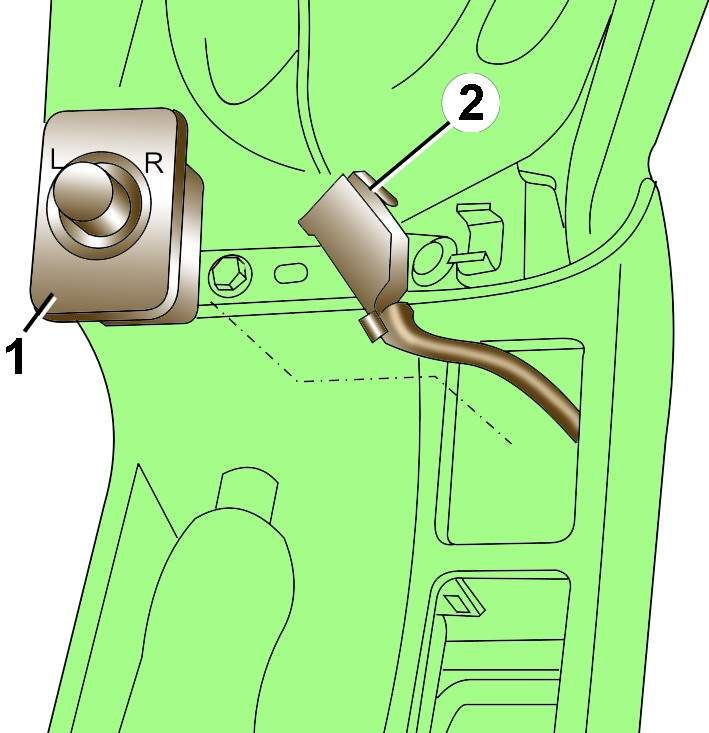

Рис. 18.67. Электрический разъем (2) и переключатель (1) регулировки положения наружного зеркала заднего вида

Нажимая снизу, извлеките переключатель 1 (рис. 18.67) из гнезда в центральной консоли.

Отсоедините от переключателя электрический разъем 2.

Установка

Установка производится в последовательности, обратной снятию.
