19.5. Электронный блок управления двигателем

Электронный блок управления двигателем расположен в вентиляционной камере перед ветровым стеклом.

Снимите резиновое уплотнение водозащитного кожуха в задней части моторного отсека.

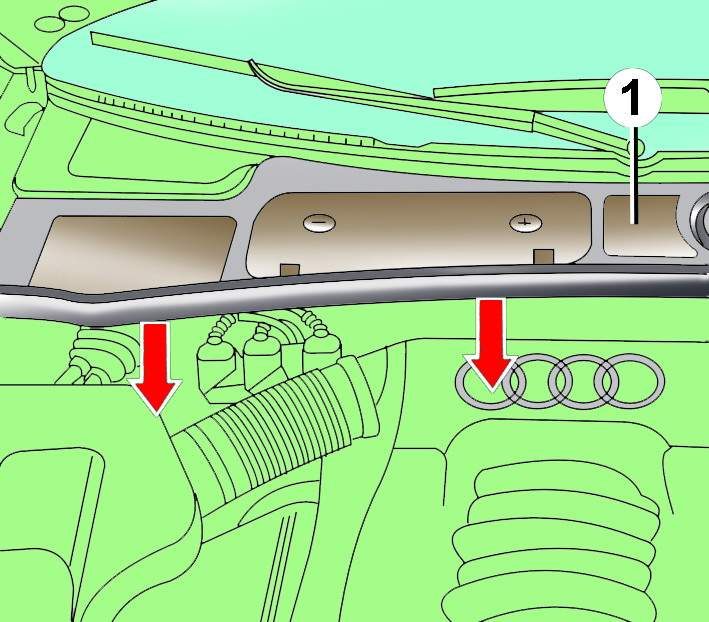

Рис. 18.5. Направление снятия резинового уплотнения водозащитного кожуха:  1 – водозащитный кожух

Снимите водозащитный кожух 1 (рис. 18.5).

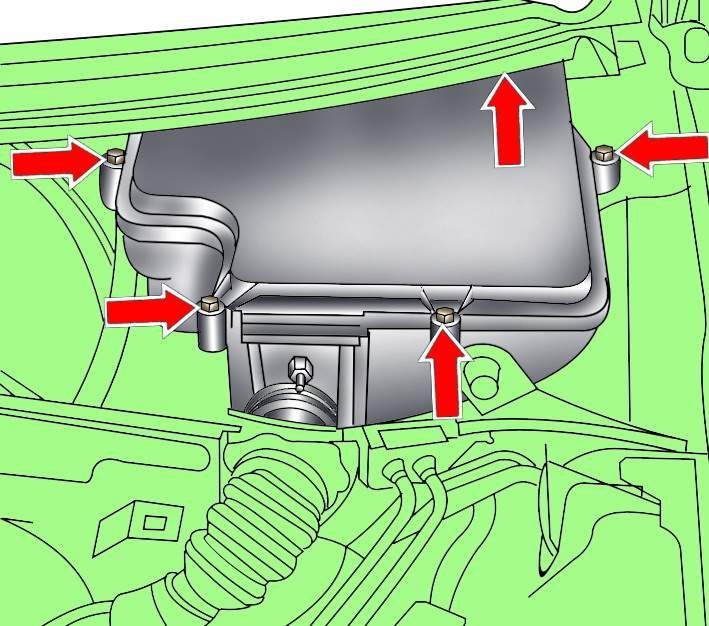

Рис. 18.6. Расположение фиксаторов крепления крышки электронного блока управления двигателем

Лезвием отвертки освободите фиксаторы (рис. 18.6) крепления крышки электронного блока управления двигателем и снимите ее.

Лезвием отвертки освободите фиксаторы крепления электронного блока управления двигателем и приподнимите блок.

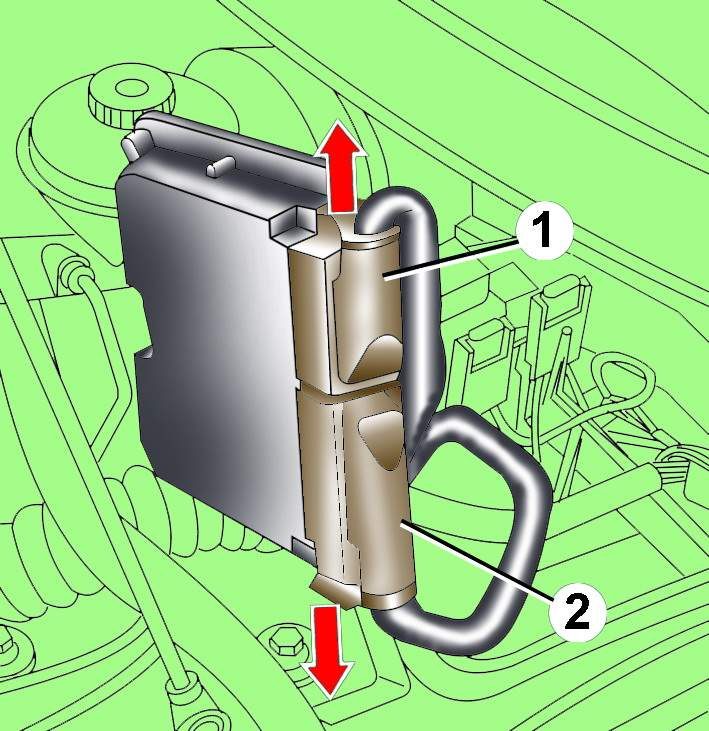

Рис. 18.7. Направления ослабления зажимов электрических разъемов (1 и 2) электронного блока управления двигателем

Ослабьте зажимы и отсоедините от блока электрические разъемы 1 и 2 (рис. 18.7).

При наличии отсоедините электрический разъем от датчика высоты.

Лезвием отвертки освободите фиксатор и снимите вверх дополнительный блок реле, расположенный в коробке для электронного блока управления двигателем.

Отсоедините задние электрические разъемы на блоке разъемов и извлеките жгут проводов двигателя вместе с уплотняющим кольцом из коробки электронного блока управления двигателем.

Выверните гайки и болт и снимите коробку блока управления двигателем.

Установка проводится в последовательности, обратной снятию.

При установке коробки блока управления двигателем проверьте правильность установки прокладки коробки.
