8.2.9. Снятие и установка ветрозащитного щитка люка крыши

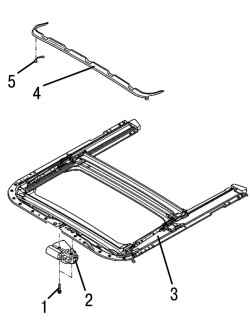

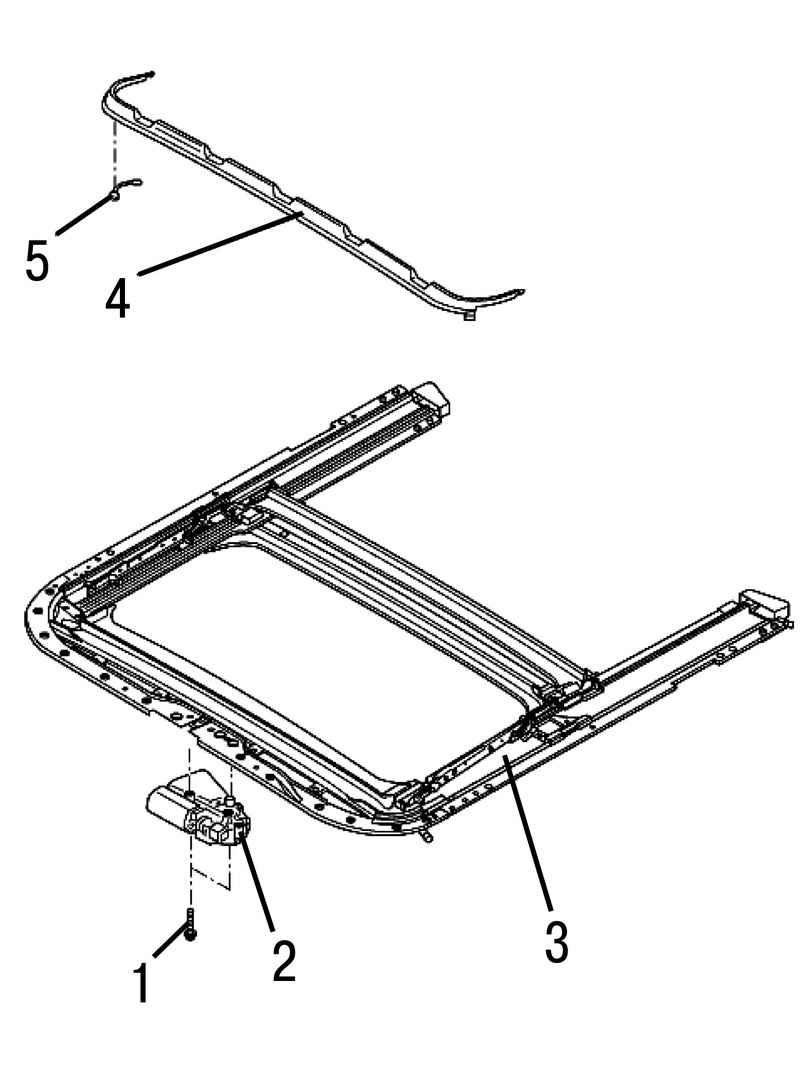

Рис. 8.71. Люк крыши: 1 – комби-винт (T 25) 3 Н·м; 2 – двигатель панели люка; 3 – рама; 4 – обтекатель; 5 – поворотная пружина обтекателя

Полностью откройте люк.

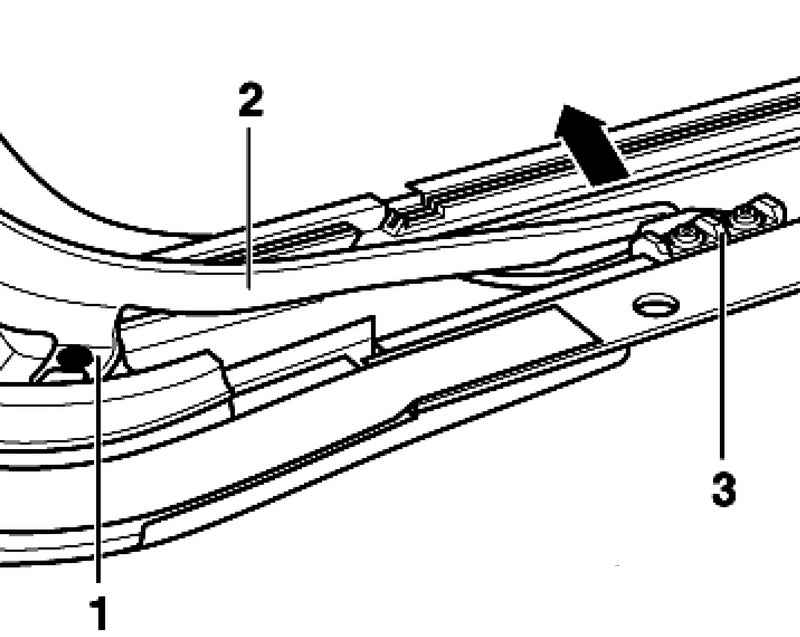

Рис. 8.72. Выдавливание ветрозащитного щитка

Выдавите ветрозащитный щиток 2 в направлении стрелки из держателя 3 (рис. 8.72).

Вытащите щиток вниз из разреза крыши.

Пружину 3 уложите вокруг крепежных зубцов обтекателя 2.

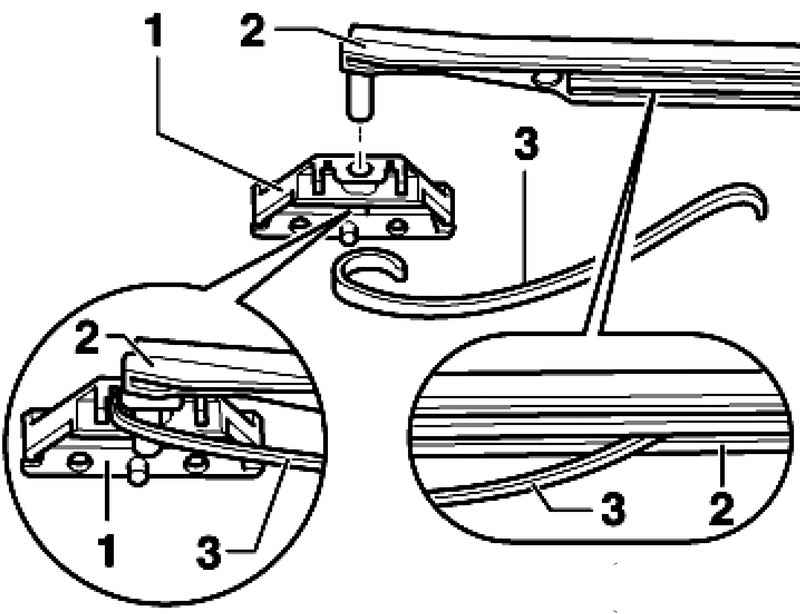

Рис. 8.73. Укладка пружины

Кроме того, вложите пружину в канавку щитка (рис. 8.73).

ПРИМЕЧАНИЕ Для наглядности держатель 1 изображен в снятом виде.

Продвиньте упор 1 щитка 2 вперед под разрез крыши (рис. 8.72).

Вставьте зубцы ветрозащитного щитка в держатель 3.

На противоположной стороне слегка вдавите щиток к центру автомобиля и зафиксируйте в держателе второй зубец.
