8.2.5. Снятие замка двери

Обивка двери должна быть снята.

Рамка стекла и стеклоподъемник так же должны быть сняты. Отсоедините электрическое штекерное соединение замка двери.

Если устанавливается снова тот же самый замок двери, то отведите приводную тягу к ручке двери.

Если замок двери заменяется, то подведите приводную тягу к замку двери.

Разблокруйте приводную тягу на скользящей муфте от замка двери.

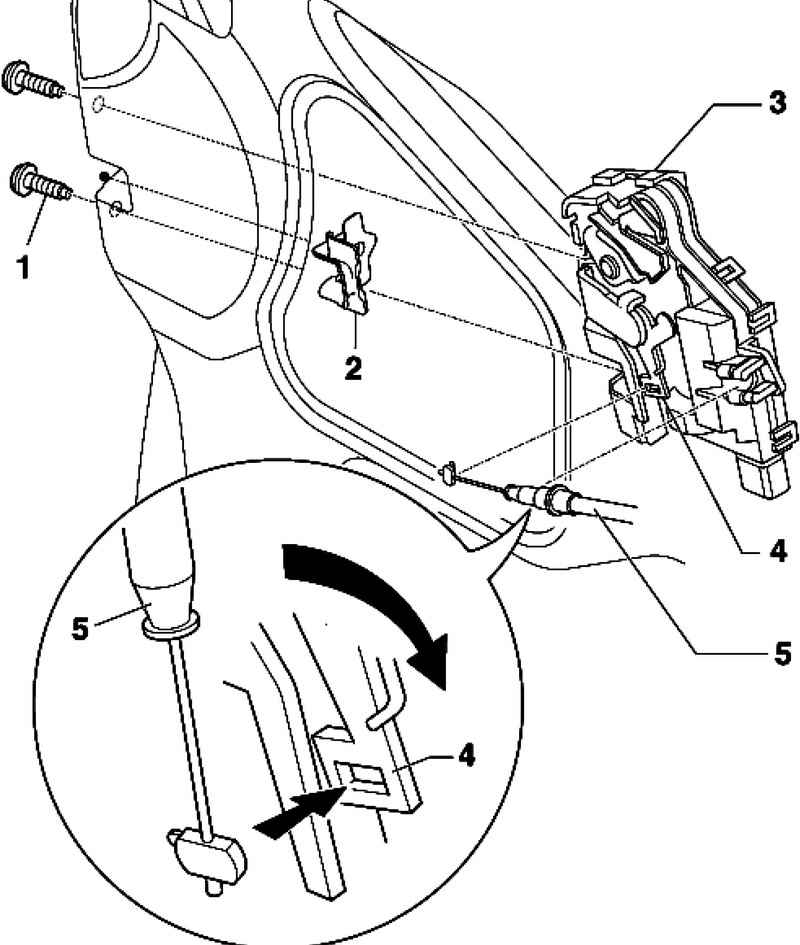

Рис. 8.65. Замок двери: 1 – винт с внутренним многогранником M8 20 Н·м; 2 – прокладка; 3 – замок двери; 4 – рычаг открывания; 5 – гибкий трос внутренней ручки открывания двери

Отверните винты с внутренней звездочкой 1 и извлечь замок двери (рис. 8.65).

Установка производится в обратной последовательности.

Как показано на фрагменте рисунка 8.65, для установки сначала вставьте вертикально в рычаг открывания, затем поверните на 90° и заблокируйте в замок двери.
