8.2.3. Регулировка передней двери

ПРИМЕЧАНИЕ Для точной регулировки двери по высоте, наклону и смещению используйте специальный инструмент (рис. 8.59).

ПРИМЕЧАНИЕ Задняя дверь должна быть отрегулирована.

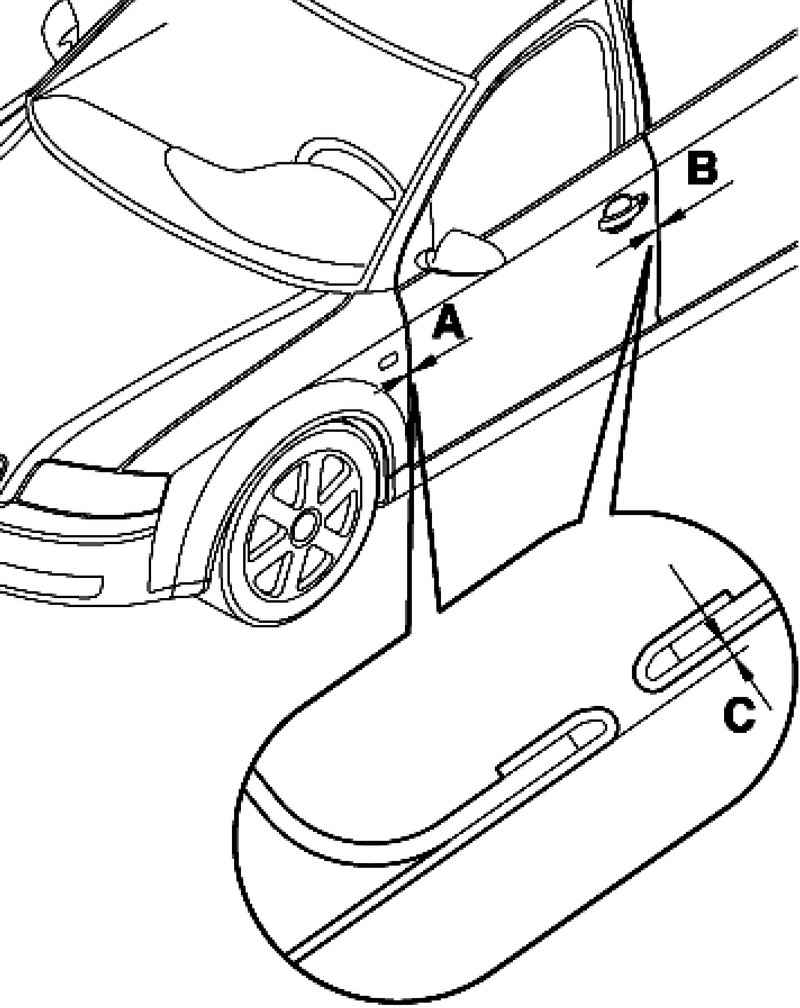

Ширину стыка можно проверить специальным инструментом 3371.

Размер A = 3,5 мм ±0,5 мм.

Размер B = 4,5 мм ±0,5 мм.

Регулировка в продольном направлении осуществляется путем ослабления болтов А на стойке А верхнего и/или нижнего шарнира двери и перемещения двери 2 (благодаря увеличенным отверстиям в шарнире и стойке А) (рис. 8.60).

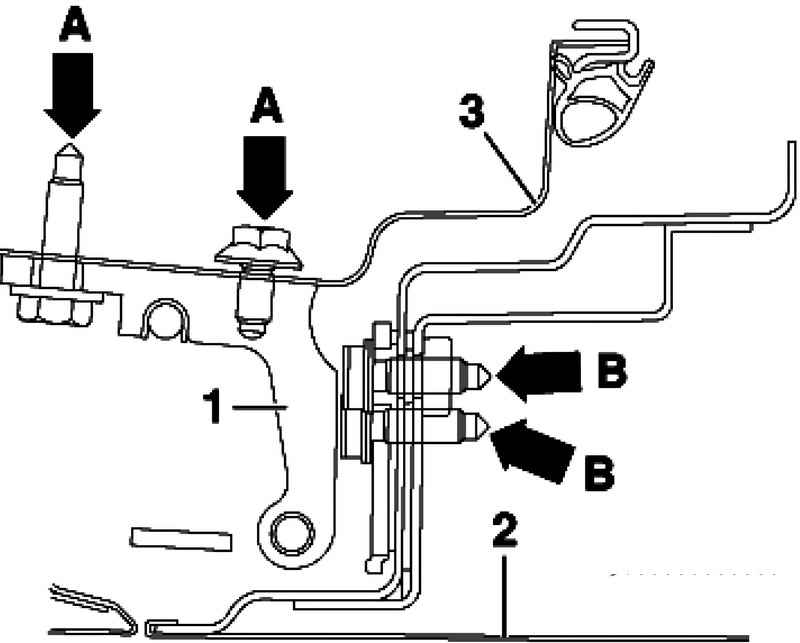

Рис. 8.60. Схема регулировки передней двери в продольном направлении

Момент затяжки 32 Н·м

ПРИМЕЧАНИЕ На рисунке 8.60 показан нижний шарнир двери.

Рис. 8.61. Схема регулировки передней двери в относительно центра автомобиля

Регулировка относительно центра автомобиля осуществляется путем ослабления болтов шарнира В вверху и/или внизу и перемещения двери (пазы в шарнире) (рис. 8.61).

Момент затяжки 32 Н·м

ПРИМЕЧАНИЕ На верхних и нижних шарнирах двери установлено по регулировочному болту с буртиком. Поэтому, как правило, при выполнении ремонта регулировка не требуется. Если все же регулировка необходима, регулировочные болты с буртиком можно заменить на болты того же размера, длины и прочности, предлагаемые в каталоге запчастей.

ПРИМЕЧАНИЕ В задней части двери регулировка осуществляется с помощью скобы замка (в направлении к центру автомобиля).

Ослабьте болты 2.

Метки А или стрелки С используйте для боковой регулировки (рис. 8.62).

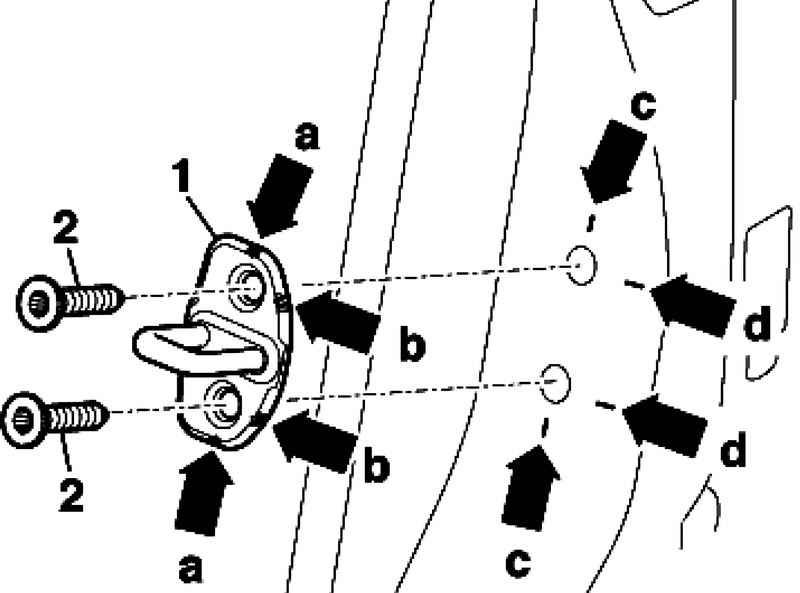

Рис. 8.62. Схема регулировки с помощью скобы замка

Сдвиньте скобу замка 1 так, чтобы дверь установилась заподлицо с контуром кузова (рис. 8.62).

ПРИМЕЧАНИЕ Регулировка разрешается только в направлении к центру автомобиля, а не по высоте. Метки стрелки В или стрелки D используйте для регулировки по высоте. При правильной регулировке скоба замка должна входить в замок двери по центру.

Затяните винты моментом 25 Н·м.
