8.2.10. Снятие и установка солнцезащитной шторки

Крышка люка должна быть снята.

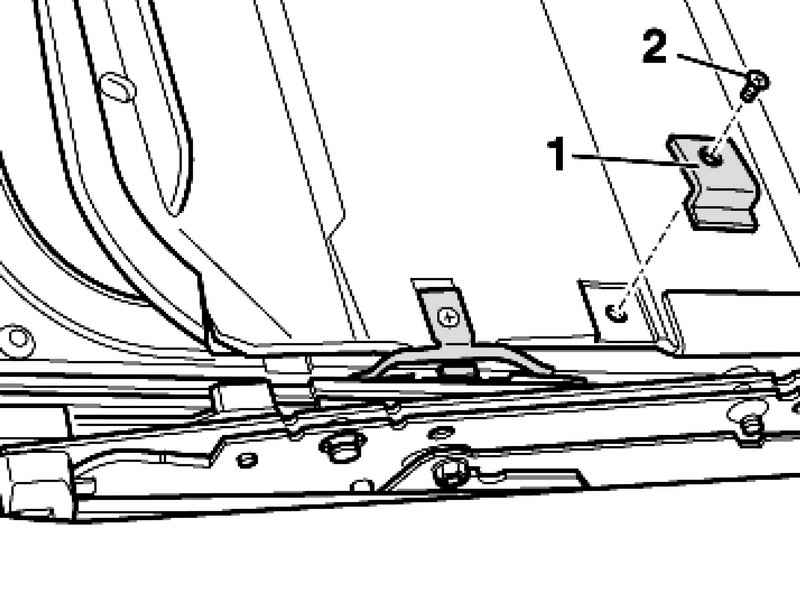

Рис. 8.74. Снятие пружинного зажима

Отверните болт пружинного зажима 1 (рис. 8.74).

В автомобилях с панелью с солнечными элементами отверните болт и выньте направляющую.

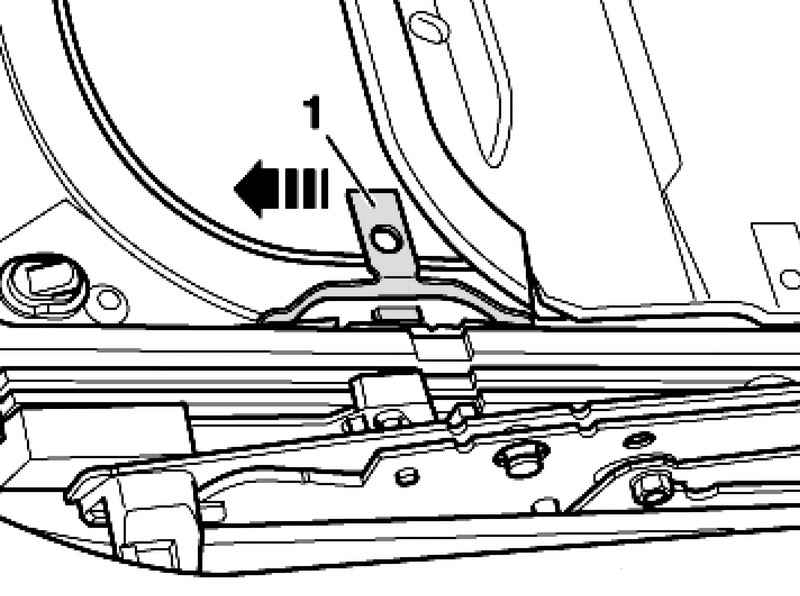

Рис. 8.75. Выдвигание пружинного зажима

Отодвиньте шторку немного назад, а пружинный зажим вперед 1 (рис. 8.75).

Выньте задние пружинные зажимы в направлении назад.

Снимите шторку вверх.
