6.3.7. Тормоз задних колес RS4 (ТИП 8EC) / C43
|
|

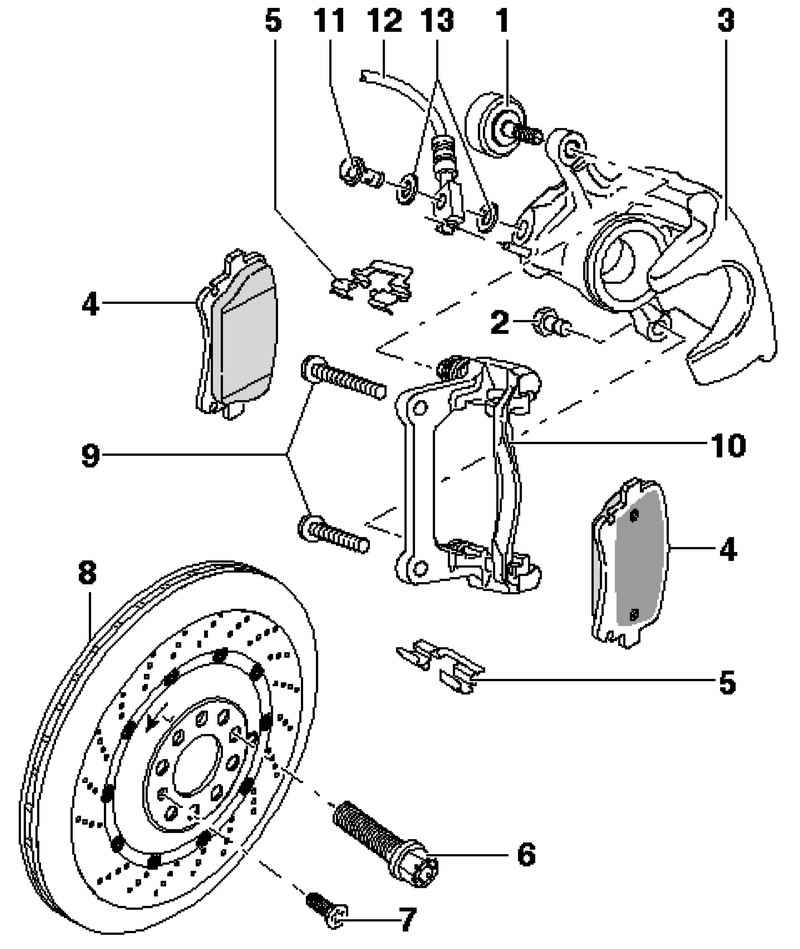

Рис. 6.46. Тормоз задних колес RS4 (ТИП 8EC)/ C43: 1 – винт с внутренним шестигранником с балансиром, самоконтрящийся, 35 Н·м; 2 – шестигранный болт, самоконтрящийся, 35 Н·м; 3 – корпус тормозного суппорта; 4 – тормозные колодки; 5 – пружина-фиксатор колодки; 6 – колесные болты; 7 – винт TORX; 8 – тормозной диск; 9 – болт с внутренним шестигранником, 75 Н·м; 10 – скоба-держатель с направляющими пальцами и защитным колпачком; 11 – полый винт 45 Н·м; 12 – тормозной трубопровод с кольцевым штуцером; 13 – уплотнения
|
|
ПРИМЕЧАНИЕ
Для откачки тормозной жидкости из расширительного бачка используйте емкость для откачивания, которая соприкасается только с тормозной жидкостью. Тормозная жидкость является ядовитым веществом, поэтому ее ни в коем случае нельзя откачивать ртом через шланг.
Проверка тормозов может быть проведена на всех стандартных испытательных стендах для тормозов, при условии, что приводная скорость обоих приводных роликов испытательного стенда будет не выше 5,5 миль/ч.
|
|
