6.3.5. Снятие и установка тормозных колодок

ПРИМЕЧАНИЕ Для снятия тормозных колодок тормозной суппорт не снимайте.

Пометьте тормозные колодки, если они будут используйтеся повторно. Они должны быть установлены обратно на свои места, иначе возникнет неравномерность распределения тормозных усилий между колёсами.

Поднимите автомобиль.

Снимите колеса.

ВНИМАНИЕ Для керамических тормозов не допускается резкое соприкосновение колеса с тормозным диском, так как это ведет к неустранимому повреждению диска. Для монтажа/ демонтажа колес вверните в крепления колесных болтов два монтажных штифта из бортового инструмента. При этом длинный монтажный штифт находится в самом верхнем положении.

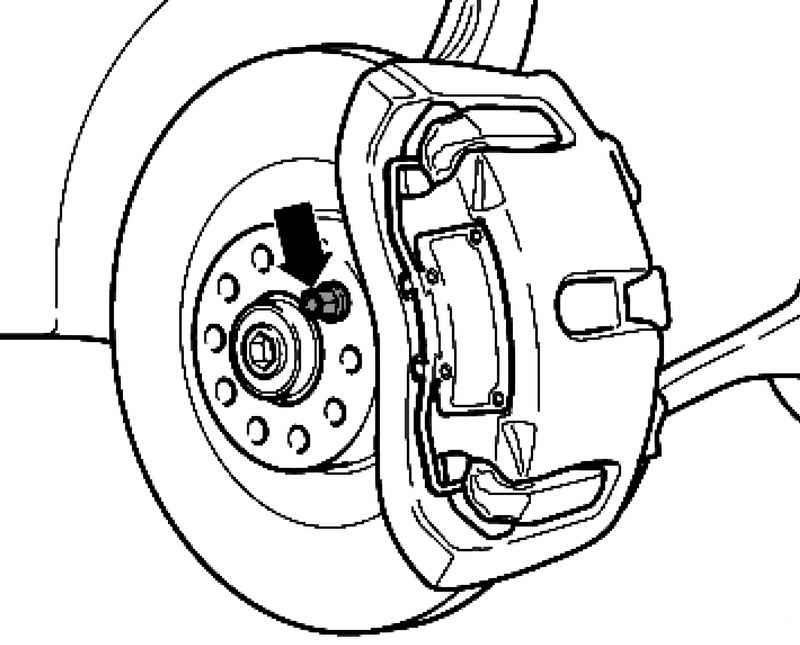

Рис. 6.39. Фиксация тормозного диска

Зафиксируйте тормозной диск колесным болтом (рис. 6.39).

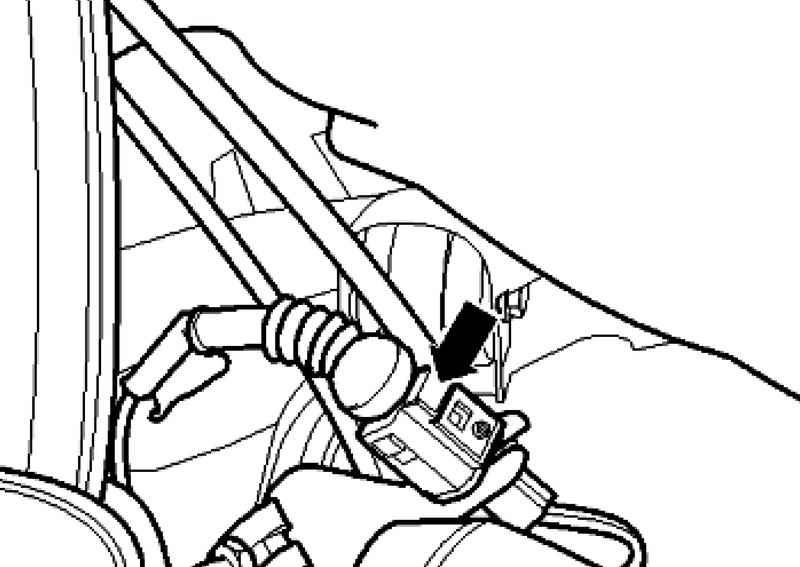

Рис. 6.40. Разъем указателя износа тормозных колодок

Отсоедините разъем указателя износа тормозных колодок (рис. 6.40).

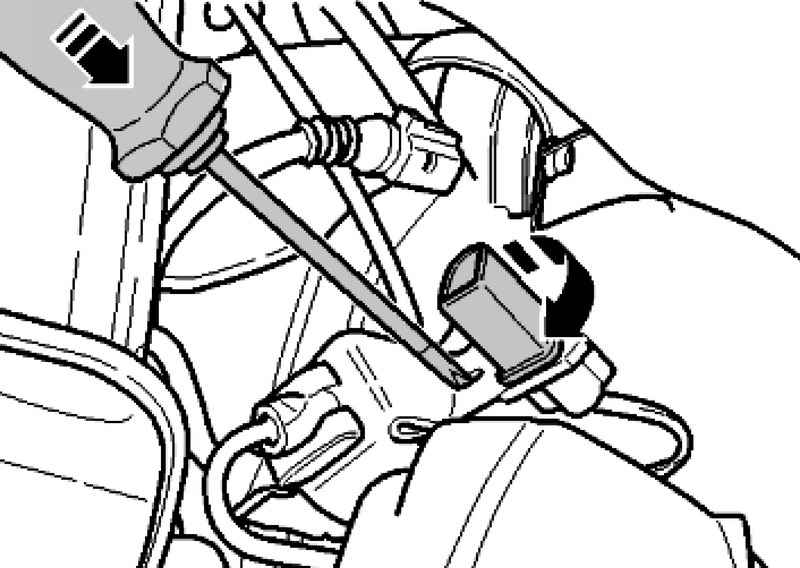

Рис. 6.41. Разблокировка фиксации разъема указателя износа тормозных колодок

Разблокируйте фиксацию разъема в кронштейне отверткой и одновременно поверните разъем на 90° (рис. 6.41).

Извлеките разъемы вверх и снимите провод.

ПРИМЕЧАНИЕ Для снятия тормозных колодок тормозной суппорт не снимайте.

Приподнимите отверткой обе пружины с направляющего пальца и снимите их.

Удалите винт направляющего пальца.

Извлеките направляющий палец из тормозного суппорта.

ВНИМАНИЕ Пружина находится в сжатом состоянии и при извлечении направляющего пальца может причинить травму.

Удалите удерживающую пружину.

ПРИМЕЧАНИЕ Перед снятием старых тормозных колодок вдавите поршень в цилиндр с помощью возвратного устройства. Перед вдавливанием откачайте тормозную жидкость из бачка с тормозной жидкостью с помощью емкости для прокачки. Иначе, в случае последующего долива жидкости, она может вытечь и вызвать повреждения.

Извлеките тормозные колодки из корпуса тормозного суппорта.

Для очистки корпуса тормозного суппорта используйте только спирт.

Вставьте тормозные колодки в тормозной суппорт.

ПРИМЕЧАНИЕ Тормозная колодка с кабелем индикатора износа посажена внутри.

Вставьте удерживающую пружину в корпус тормозного суппорта.

Продвинуть направляющий палец через тормозной суппорт.

ВНИМАНИЕ После установки направляющего пальца необходимо вдавить удерживающую пружину под направляющий палец так, чтобы она оказалась сжатой. При ненадлежащем монтаже тормозные колодки не занимают правильного положения, и это приводит к неправильному действию тормозов.

Закрутите винт с требуемым моментом затяжки.

ПРИМЕЧАНИЕ После замены тормозных колодок и перед первой поездкой несколько раз сильно нажмите на педаль тормоза. Это необходимо для того, чтобы тормозные колодки заняли свое рабочее положение.

Закрепите разъем указателя износа и навесьте провод на пылезащитный колпак и колпак.

Проверьте уровень тормозной жидкости, при необходимости долейте.
