6.4. Система ABS

Указания по проведению ремонтных работ с антиблокировочной системой

Антиблокировочная система (ABS) Bosch 5.7

Снятие и установка гидравлического блока управления

Замена блока управления ABS

Снятие и установка гидравлического блока

Снятие и установка компонентов системы ABS на передней оси

Снятие и установка датчика частоты вращения на задней оси

Снятие и установка ротора на задней оси

Снятие и установка включателя стоп-сигналов

Снятие и установка датчика поперечных ускорений и датчика вращения вокруг вертикальной оси

Снятие и установка датчика давления в тормозной системе

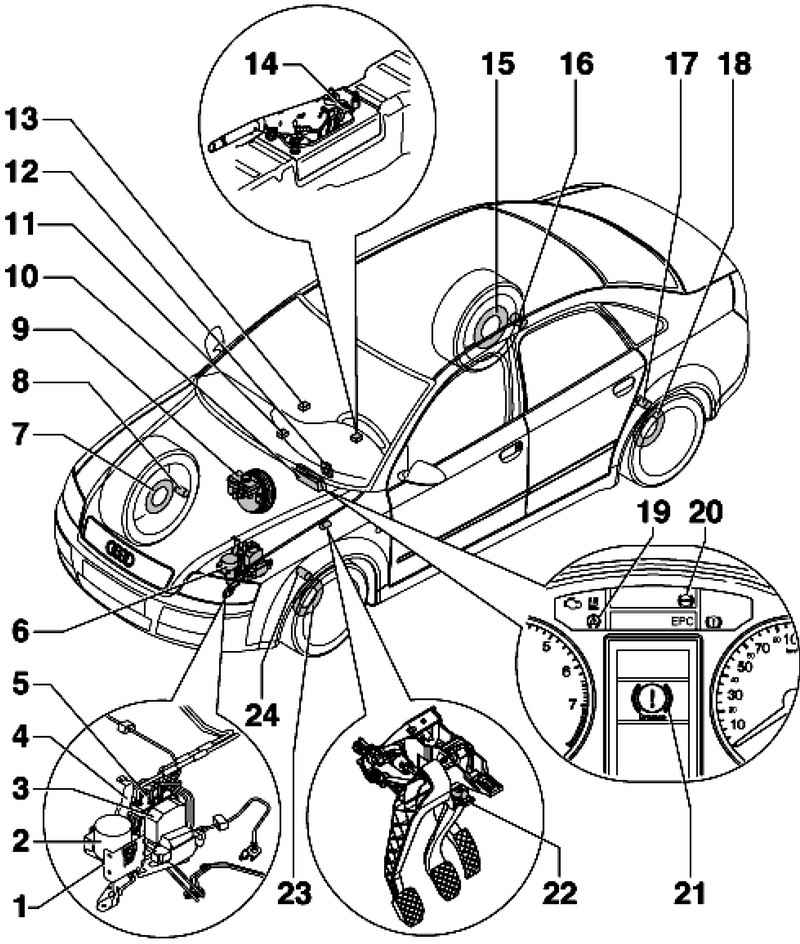

Рис. 6.66. Компоненты ABS/ESP: 1 – подрамник гидроагрегата; 2 – вакуумный насос для усилителя тормозов; 3 – блок управления ABS; 4 – гидравлический блок ABS с блоком управления ABS; 5 – датчик давления в тормозной системе 1; 6 – гидравлический блок ABS с блоком управления ABS; 7 – ротор переднего правого датчика частоты вращения; 8 – датчик числа оборотов передний правый; 9 – датчик предупреждения о недостаточном уровне тормозной жидкости; 10 – комбинация приборов; 11 – выключатель антипробуксовочной системы; 12 – датчик угла поворота рулевого колеса; 13 – датчик поперечных ускорений и датчик вращения вокруг вертикальной оси; 14 – датчик положения ручного тормоза; 15 – ротор заднего правого датчика частоты вращения; 16 – датчик числа оборотов задний правый; 17 – датчик числа оборотов задний левый; 18 – ротор заднего левого датчика частоты вращения; 19 – контрольная лампа противобуксовочной системы; 20 – контрольная лампа ABS; 21 – контрольная лампа тормозной системы; 22 – выключатель фонарей стоп-сигнала; 23 – ротор переднего левого датчика частоты вращения; 24 – датчик числа оборотов передний левый
