3.4.4. Разборка трипоидного шарнира AAR 2600i или 3300i

Приводной вал зажмите в тисках в горизонтальном положении.

ПРИМЕЧАНИЕ Используйте накладные защитные губки для тисков. Следите, чтобы приводной вал не получил повреждений.

Отметьте положение элемента шарнира по отношению к приводному валу

Если их не пометить и при сборке установить их не на прежнее место, позднее при эксплуатации могут появиться шумы.

Для нанесения отметок подходит водостойкий фломастер.

Откройте хомуты.

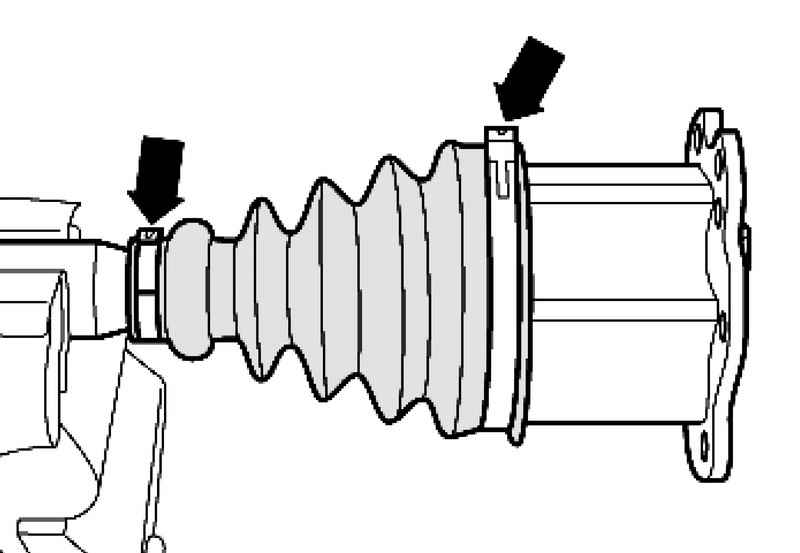

Рис. 3.124. Хомуты пыльника шарнира

Отодвиньте пыльник шарнира назад (рис. 3.124).

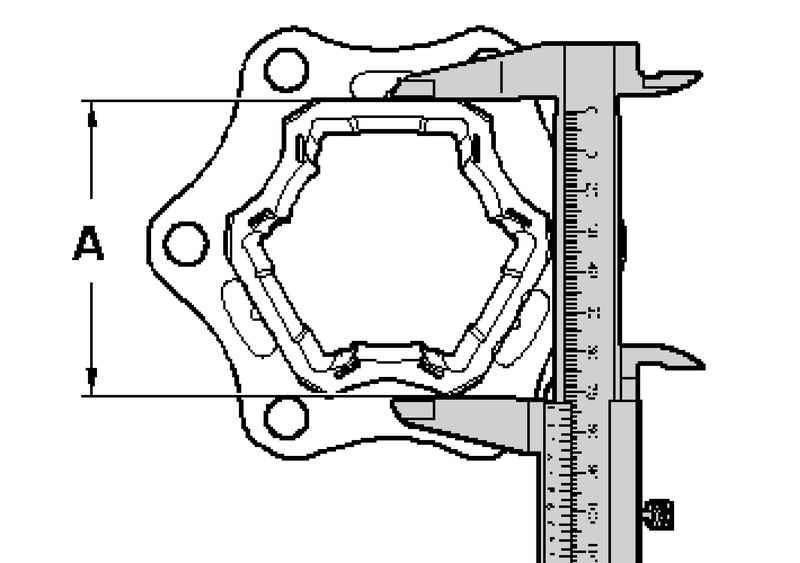

Рис. 3.125. Определение размера А

Определите размер А, как показано на рисунке 3.125.

Размер А 74 мм = приводной вал AAR 2600i.

Размер А 77 мм = приводной вал AAR 3300i.

ВНИМАНИЕ Следите за использованием соответствующего специального инструмента для тех или иных приводных валов.

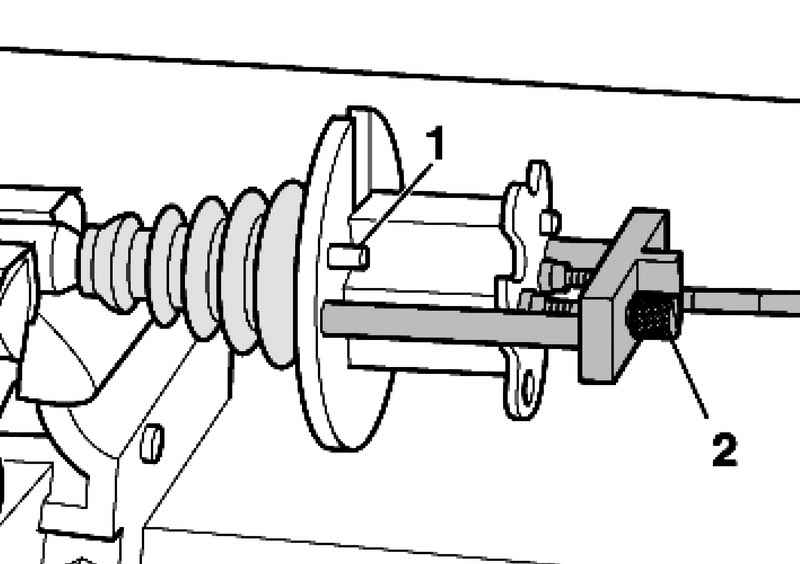

Рис. 3.126. Установка сборочного инструмента

Введите за элемент шарнира сборочный инструмент для трипоидного шарнира AAR 3300i или сборочный инструмент для трипоидного шарнира AAR 2600i (рис. 3.126).

Направляющий штифт 1 должен прилегать к внешнему элементу шарнира.

Сборочный инструмент доведите до касания элемента шарнира вращением винтов с накатанными головками 2.

ПРИМЕЧАНИЕ Элемент шарнира должен быть зафиксирован в сборочном инструменте или без люфтов. Винты 2 затяните только от руки.

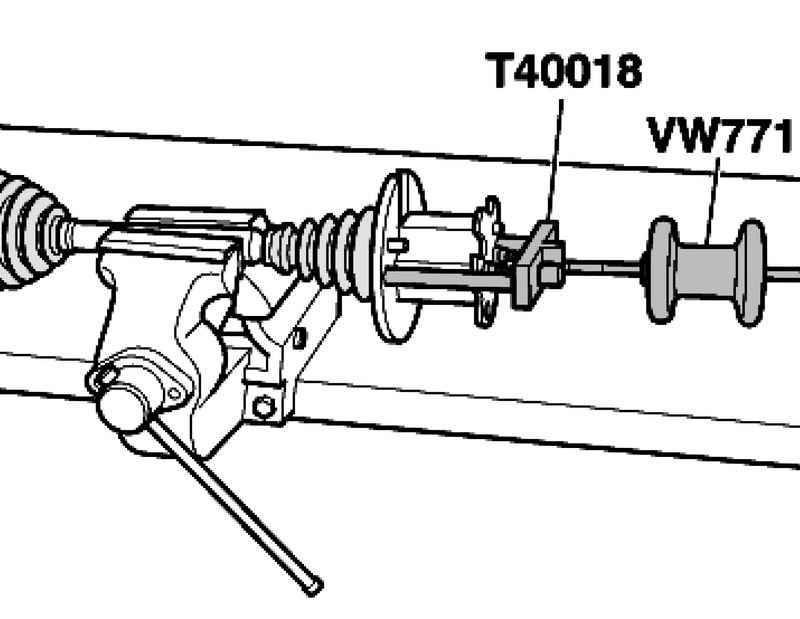

Рис. 3.127. Установка сборочного инструмента для приводного вала AAR 3300i

На рисунке 3.127 показан сборочный инструмент для приводного вала AAR 3300i.

Для приводного вала AAR 2600i используйте сборочный инструмент.

С помощью ударного инструмента снимите элемент шарнира в горизонтальном направлении.

Рис. 3.128. Нанесение метки на шарнир: 1 – приводной вал; 2 – звездочка трипоидного шарнира

Пометьте рисками монтажное положение деталей 1 и 2 (рис. 3.128).

Если их не пометить и при сборке установить их не на прежнее место, позднее при эксплуатации могут появиться шумы.

Для нанесения отметок подходит водостойкий фломастер.

Удалите смазку неразлохмаченной тряпкой.

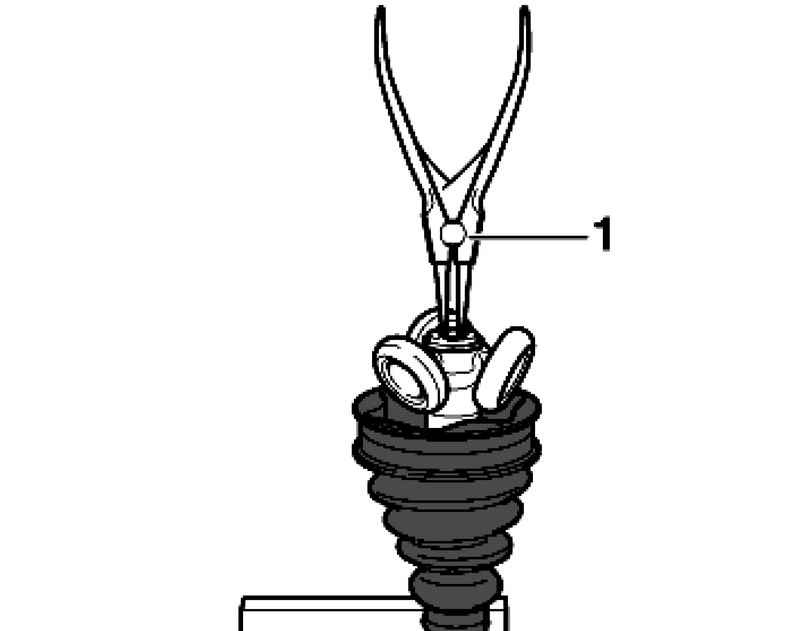

Рис. 3.129. Снятие стопорного кольца: 1 – клещи (обычные)

Снимите стопорное кольцо (рис. 3.129).

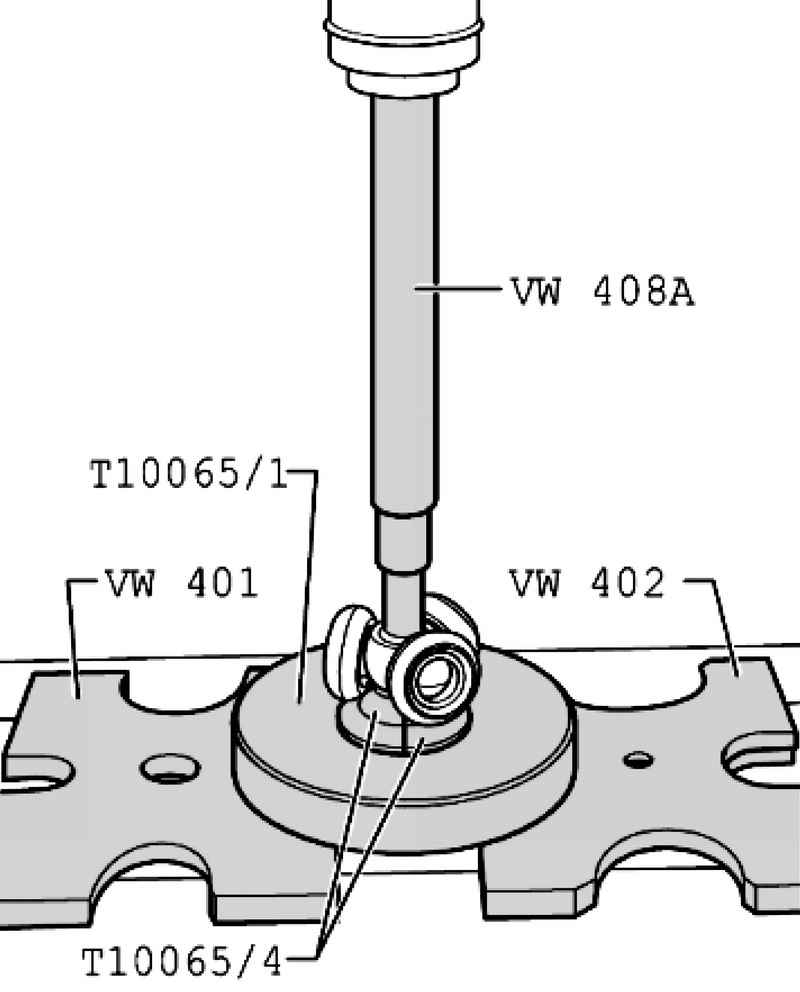

Рис. 3.130. Выпрессовка звездочки трипоидного шарнира с приводного вала

Выпрессуйте звездочку трипоидного шарнира с приводного вала (рис. 3.130).

Монтажное приспособление T10065/ 4 не устанавливайте на тело качения.

Стяните пыльник шарнира

Удалите смазку с зубьев вала

Проверьте износ тела качения и направляющей

Почиситите приводной вал и корпус.
