3.4.1. Ремонт приводного вала на трипоидном шарнире AAR 2000

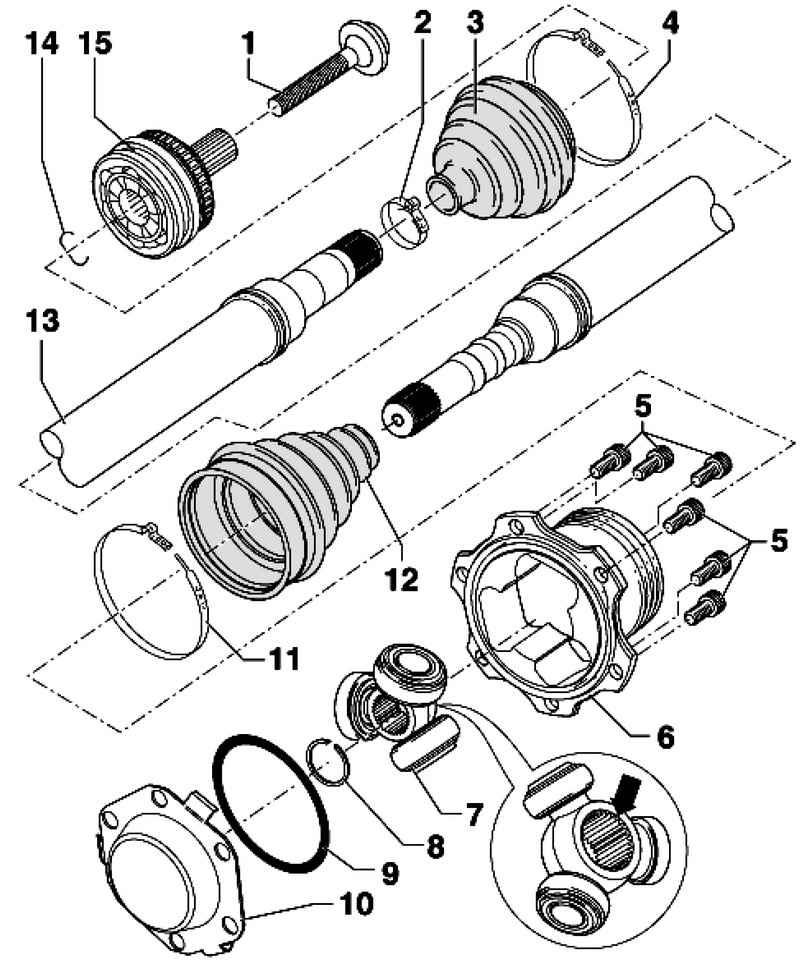

Рис. 3.106. Компоненты приводного вала на трипоидном шарнире AAR 2000: 1 – болт; 2 – хомут; 3 – пыльник ШРУСа; 4 – хомут; 5 – болт с внутренним многогранником; 6 – элемент шарнира; 7 – звездочка шарнира «Трипод» с роликами; 8 – стопорное кольцо; 9 – уплотнительное кольцо; 10 – крышка; 11 – хомут; 12 – пыльник шарнира «Трипод»; 13 – приводной вал; 14 – стопорное кольцо; 15 – шрус наружный

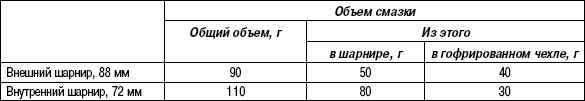

Заполнение внешних шарниров смазкой G 000 603.

Заполнение трипоидных шарниров смазкой G 000 605.

ПРИМЕЧАНИЕ При замены пыльника заново смажте шарнир.

Зажмите приводной вал в тисках

Используйте накладные защитные губки для тисков.

Раскройте зажимной хомут на элементе шарнира и отодвиньте пыльник шарнира назад.

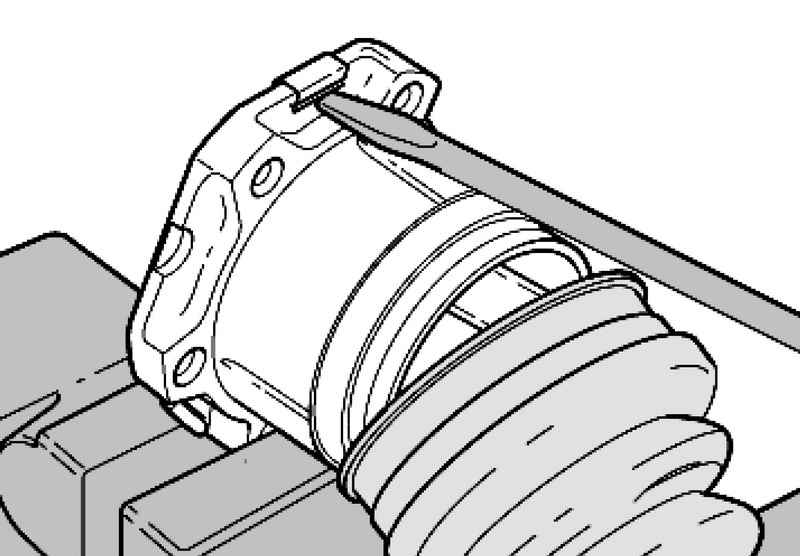

Рис. 3.107. Снятие крышки

Шлицевой отверткой отогните металлические язычки и подденьте крышку (рис. 3.107).

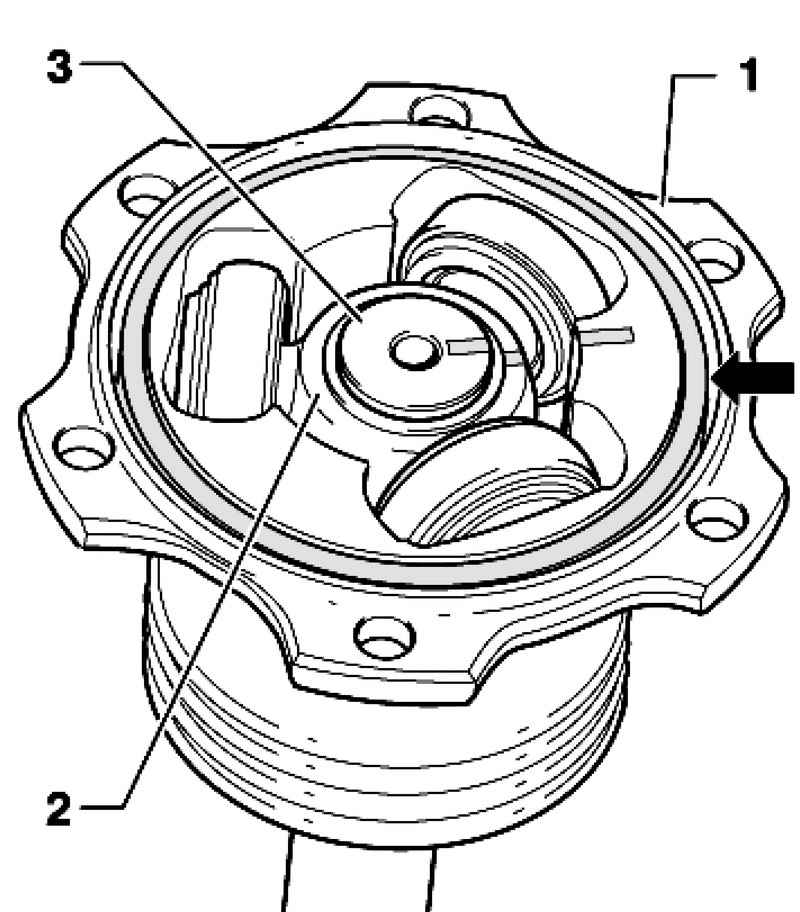

Рис. 3.108. Компоненты трипоидного шарнира: 1 – элемент шарнира; 2 – звездочка трипоидного шарнира; 3 – приводной вал

Монтажное положение частей 1–3 отметьте черточками (рис. 3.108).

Если их не пометьте и при сборке установить их не на прежнее место, позднее при эксплуатации могут появиться шумы.

Для нанесения отметок подходит водостойкий фломастер.

Извлеките круглое уплотнительное кольцо (стрелка) из канавки.

Держа обойму шарнира, извлеките приводной вал из тисков.

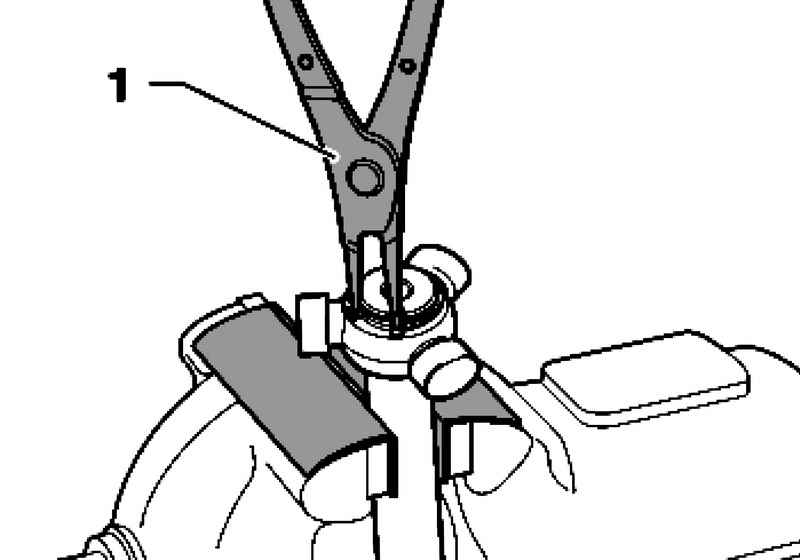

Рис. 3.109. Снятие стопорного кольца: 1 – пассатижи для стопорных колец (обычные)

Снимите стопорное кольцо со звездочки трипоидного шарнира/ приводного вала (рис. 3.109).

В случае повреждения пыльника шарнира удалите его, разрезав, например, ножницами. В противном случае осторожно выверните его назад.

Вставьте приводной вал в тиски.

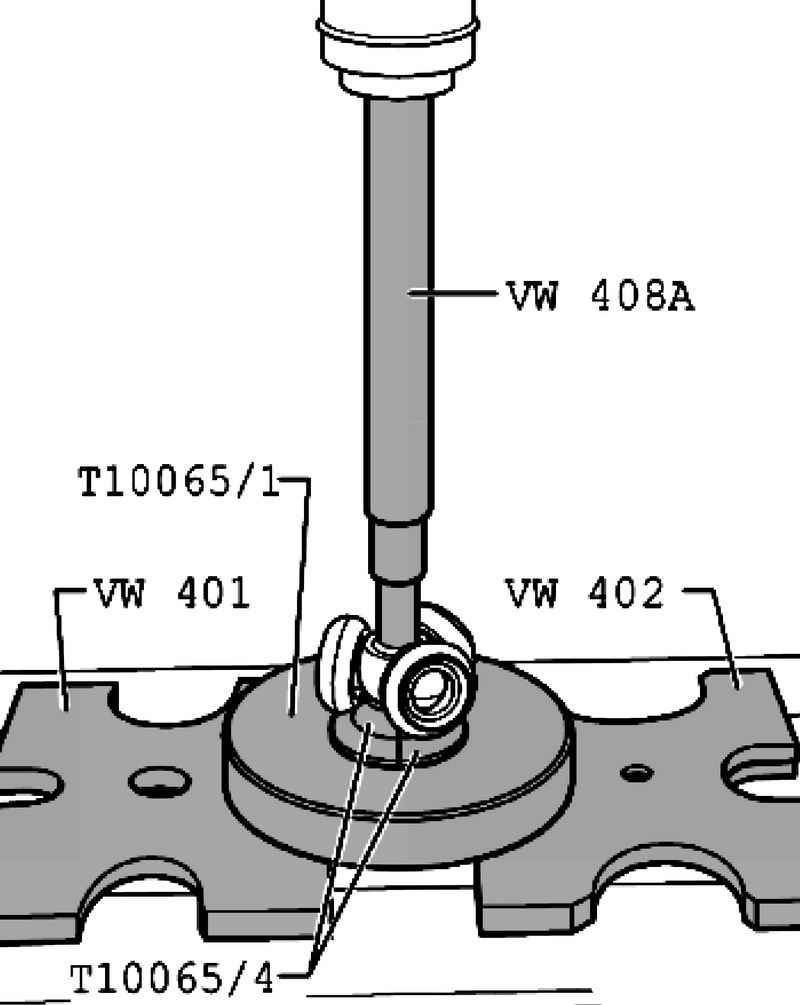

Рис. 3.110. Выпрессовка звездочки трипоидного щарнира с приводного вала

Удерживайте приводной вал и выпрессуйте звездочку трипоидного щарнира с приводного вала (рис. 3.110).

Следите, чтобы при выпрессовке тела качения оставались свободными.

Снимите звездочку трипоидного шарнира с роликами и положить на чистую поверхность.

Отделите обойму шарнира от приводного вала.

Снимите пыльник шарнира с приводного вала.

Очистите приводной вал, элемент шарнира и канавку для уплотнения.

Установите защитный чехол шарнира на приводной вал.

Установите элемент шарнира на приводной вал.

Рис. 3.111. Фаска на звездочке шарнира «Трипод»

Фаска на звездочке направлена к валу, она облегчает установку (рис. 3.111).

Перед монтажем шарнира или звездочки трипоидного шарнира зубья А необходимо покрыть тонким слоем смазки, используемой для шарнира.

Установите звездочку трипоидного шарнира на вал в соответствии с отметкой и набейте до упора.

Для этого необходим помощник, отодвигающий пыльник шарнира назад.

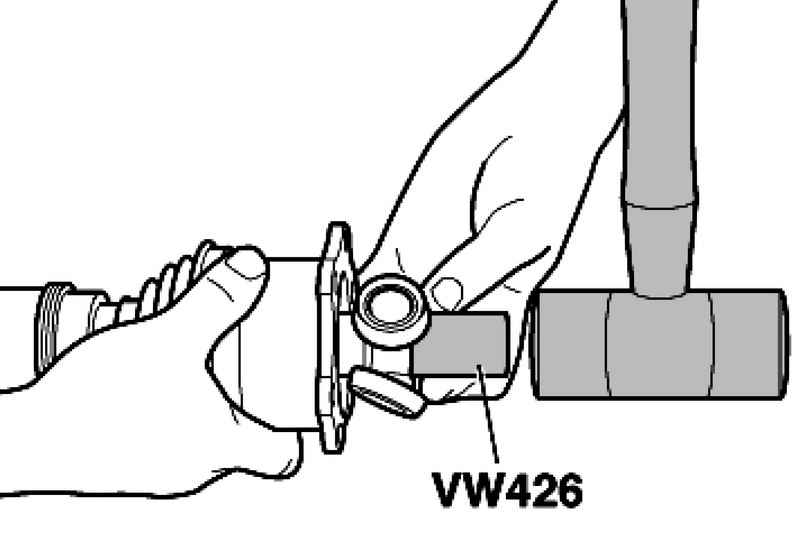

Рис. 3.112. Установка звездочки трипоидного шарнира на вал

Используйте представленные на рисунке 3.112 специальные инструменты.

Установите стопорное кольцо, следите за правильностью посадки.

Введите в шарнир «Трипод» 80 г смазки для приводных валов из ремонтного комплекта.

Сдвиньте элемент шарнира с помощью роликов и зафиксируйте.

Введите с задней стороны шарнира «Трипод» 30 г смазки для приводных валов из ремонтного комплекта.

Установите пыльник. Выступ в чехле должен войти в канавку корпуса шарнира.

Извлеките приводной вал из тисков и закрепите обойму шарнира.

Установите в канавку новое уплотнительное кольцо из ремонтного комплекта (рис. 3.108).

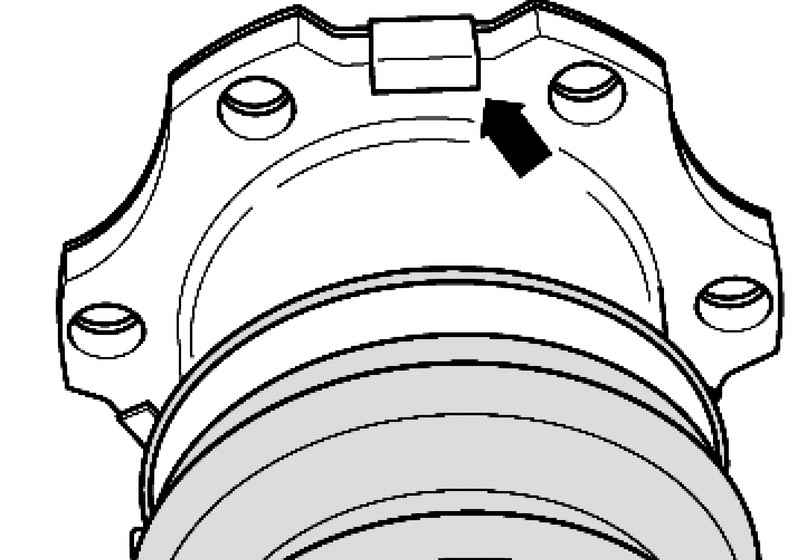

Рис. 3.113. Установка крышки

Установите на элемент шарнира новую крышку. Отверстия крышки и обоймы шарнира должны совпадать (рис. 3.113).

Установите хомут.
