3.3.9. Регулировка троса селектора АКПП

Снимите панель привода включения передач.

ПРИМЕЧАНИЕ Имеются отличия между автомобилями с приводами включения передач «PRND» (до модельного года 2004) и автомобилями с приводами включения передач «PRNDS» (с модельного года 2005). На автомобилях с приводами включения передач «PRND» (до модельного года 2004) трос селектора АКПП регулируется в положении селектора «D». На автомобилях с приводами включения передач «PRNDS» (с модельного года 2005) трос селектора АКПП регулируется в положении селектора «S».

Переведите селектор АКПП в положение «D».

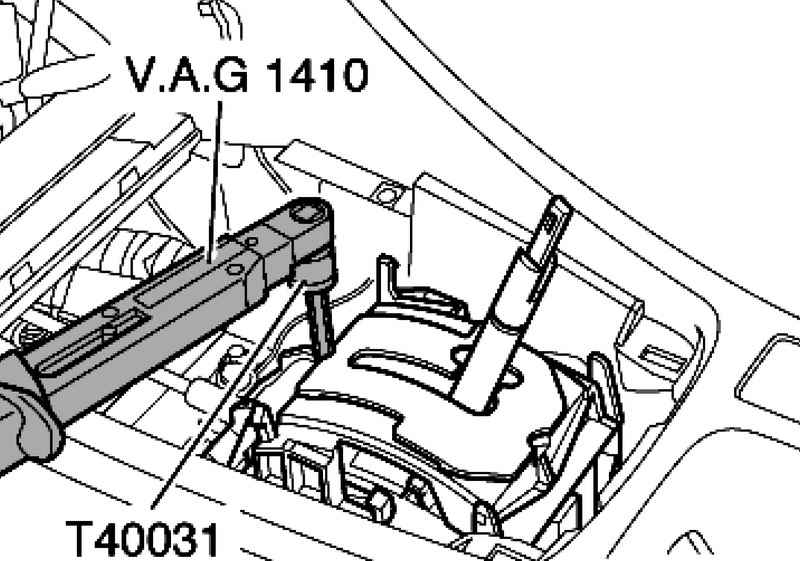

Рис. 3.104. Ослабление заднего зажимного болта троса селектора АКПП

Через отверстие в приводе переключения передач ослабьте задний зажимной болт троса селектора АКПП гаечным ключом примерно на один оборот (рис. 3.104).

ПРИМЕЧАНИЕ Зажимной болт ослабьте только на один оборот – не отворачивайте. Зажимной болт доступен только в положении селектора «D». При ослабленном зажимном болте селектор АКПП должен оставаться в положении «D».

Осторожно слегка поводите селектором вперед-назад, при этом не переключайте его ни в какое положение, благодаря этому трос селектора ослабляется.

Проверьте точность настройки селектора АКПП в положении «D», для этого нажмите на селектор в направлении места водителя (стрелка A).

ПРИМЕЧАНИЕ Больше не переключайте селектор АКПП во время проведения регулировки. В этом положении, не передвигая селектор, заверните зажимной болт гаечным ключом.

Переведите селектор АКПП в положение «S».

Через отверстие в приводе переключения передач ослабьте задний зажимной болт троса селектора АКПП гаечным ключом примерно на один оборот (рис. 3.104).

ПРИМЕЧАНИЕ Зажимной болт ослабьте только на один оборот – не отворачивайте. Зажимной болт доступен только в положении селектора «S». При ослабленном зажимном болте селектор АКПП должен обязательно оставаться в положении «S», т.к. в противном случае правильная настройка невозможна.

Осторожно слегка поводите селектором вперед-назад, при этом не переключая его ни в какое другое положение.

Еще раз переведите селектор до упора назад в положение «S» и отпустите его.

ПРИМЕЧАНИЕ Больше не переключайте селектор АКПП во время проведения регулировки. В этом положении, не передвигая селектор, заверните зажимной болт гаечным ключом.

Установите панель привода включения передач.

Проверьте привод включения передач.

Зажимной болт к тросу селектора АКПП: 13 Н·м.
