3.5.5. Поршневые пальцы

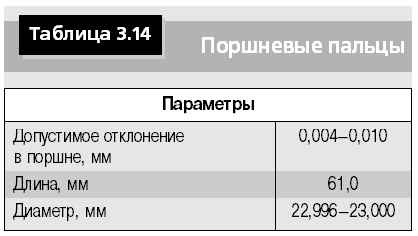

Основные параметры поршневых пальцев приведены в табл. 3.14.

Посадка в шатуне. Палец должен входить во втулку верхней головки шатуна под легким нажатием большого пальца руки (почти скользящая посадка).

Посадка в поршне. Палец должен входить в поршень нажатием большого пальца руки (посадка с небольшим натягом).
