3.5.4. Поршневые кольца

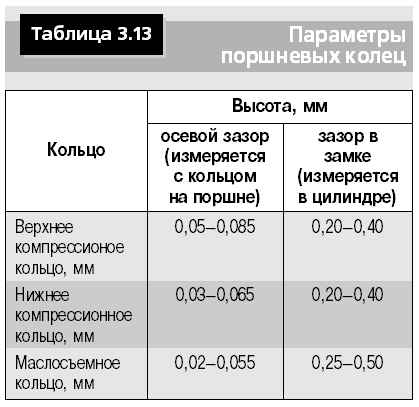

На поршне устанавливаются три поршневых кольца: два компрессионных и одно маслосъемное. Основные параметры поршневых колец приведены в табл. 3.13.
