7.2.5. Снятие и установка трехфазного генератора, с воздушным охлаждением, 6-цил. двигатель с впрыском

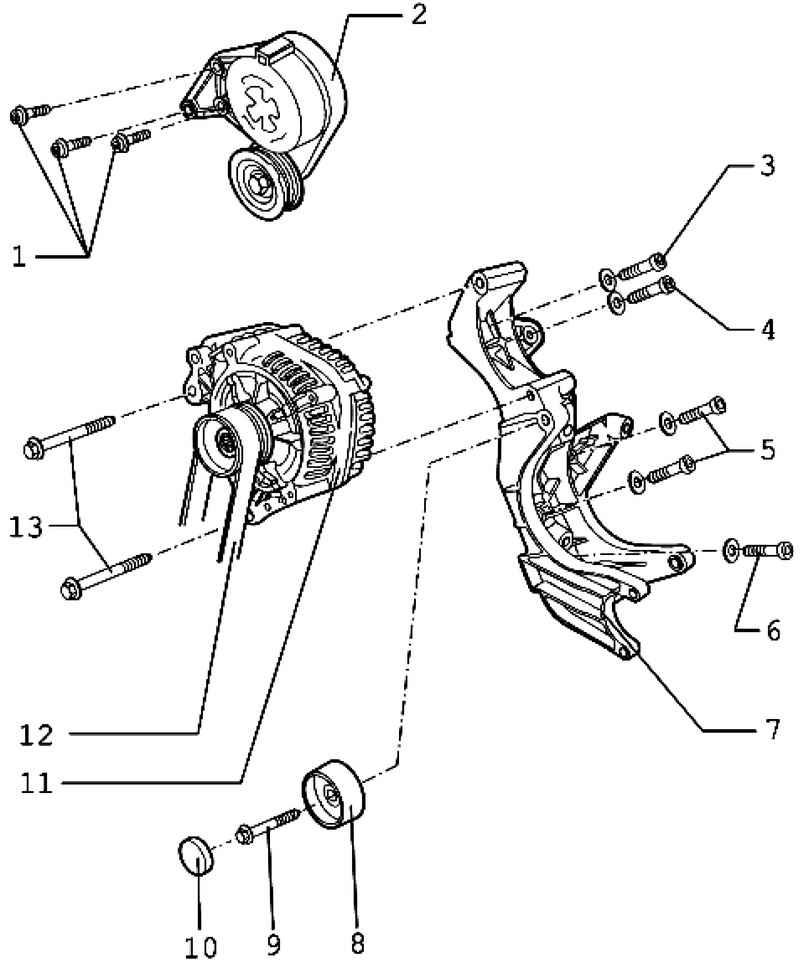

Рис. 7.53. Компоненты трехфазного генератора, с воздушным охлаждением (6-цил. двигатель с впрыском): 1 – болт с внутренним шестигранником с шайбой; 2 – натяжной ролик; 3 – болт с внутренним шестигранником с шайбой; 4 – шпилька с шайбой; 5 – болты с внутренним шестигранником с шайбой; 6 – шпилька с шайбой; 7 – держатель; 8 – отводной ролик; 9 – шпилька с шестигранником; 10 – колпачок; 11 – трехфазный генератор; 12 – поликлиновой ремень; 13 – шестигранные болты с буртиком

Отсоедините АКБ.

Рис. 7.54. Штекерное соединение и защитный колпачок

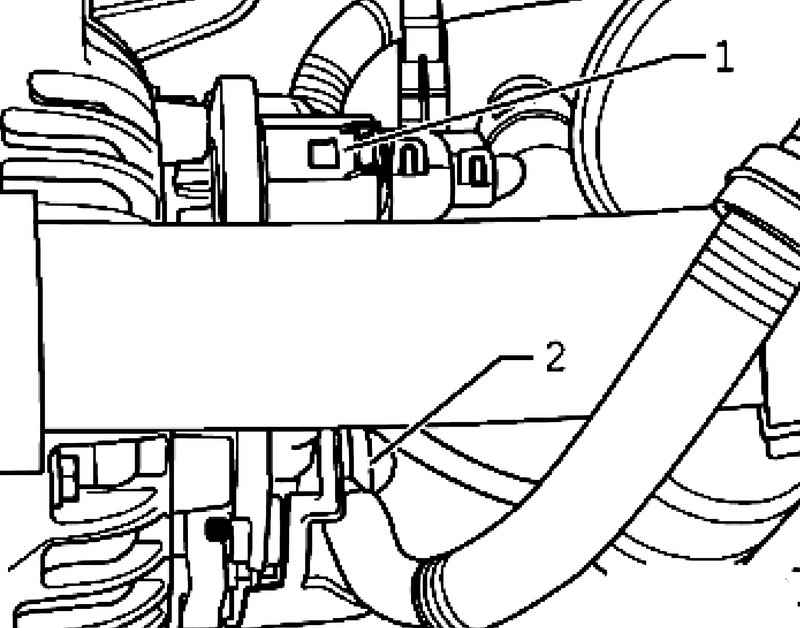

Разъедините штекерное соединение провода DF 1 и снимите защитный колпачок 2 (рис. 7.54).

Рис. 7.55. Провод B+ генератора

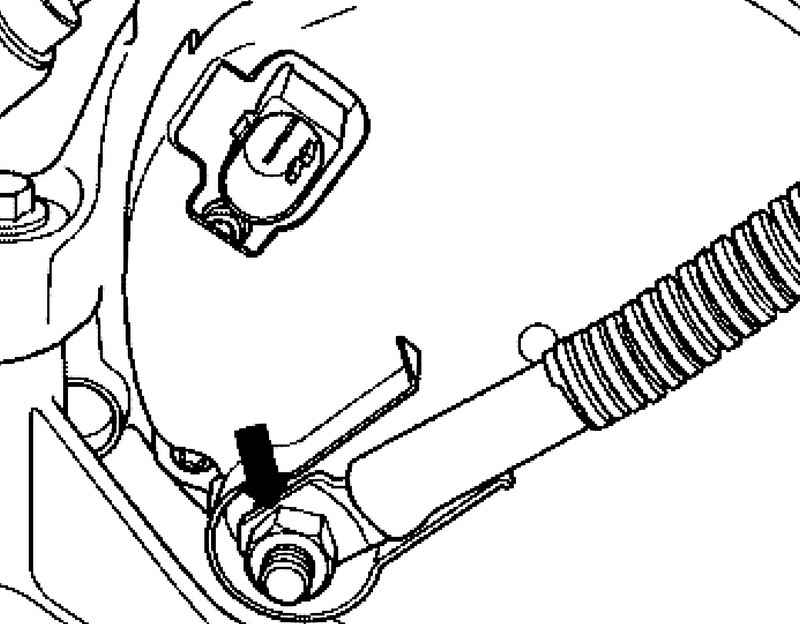

Открутите провод B+ от генератора (рис. 7.55).

ВНИМАНИЕ Перед снятием пометьте направление движения и верхнюю сторону поликлинового ремня мелом или маркером. При установке соблюдайте правильность направления движения и положение сторон ремня. Смена направления движения или сторон ранее эксплуатировавшегося поликлинового ремня ведет к его повреждению.

Снимите воздуховоды над радиатором.

Рис. 7.56. Опорный болт

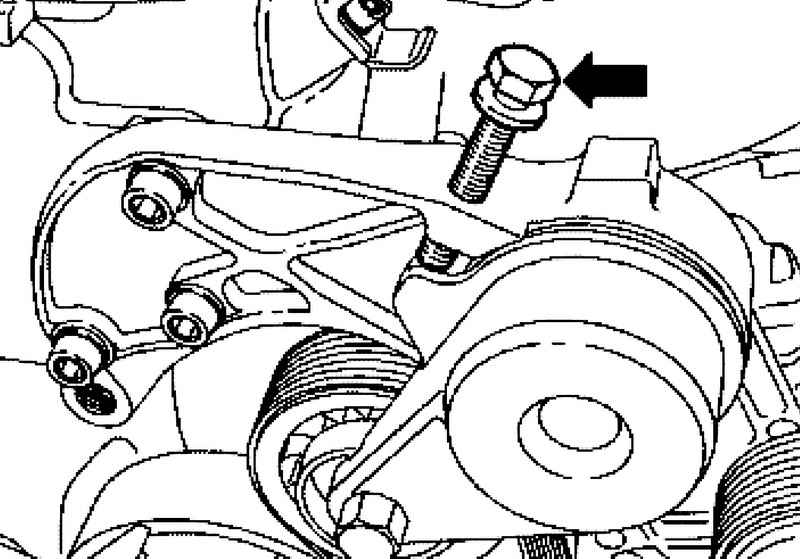

Закрутите опорный болт M8х50 в резьбовое отверстие натяжного ролика так, чтобы можно было снимите поликлиновой ремень (рис. 7.56).

ВНИМАНИЕ Корпус натяжного ролика может быть поврежден. Закрутив шестигранный болт слишком глубоко в корпус натяжного ролика, можно повредить сам корпус. Рассчитайте глубину закручивания шестигранного болта, необходимую лишь для снятия поликлинового ремня.

Рис. 7.57. Крепежные болты натяжного ролика

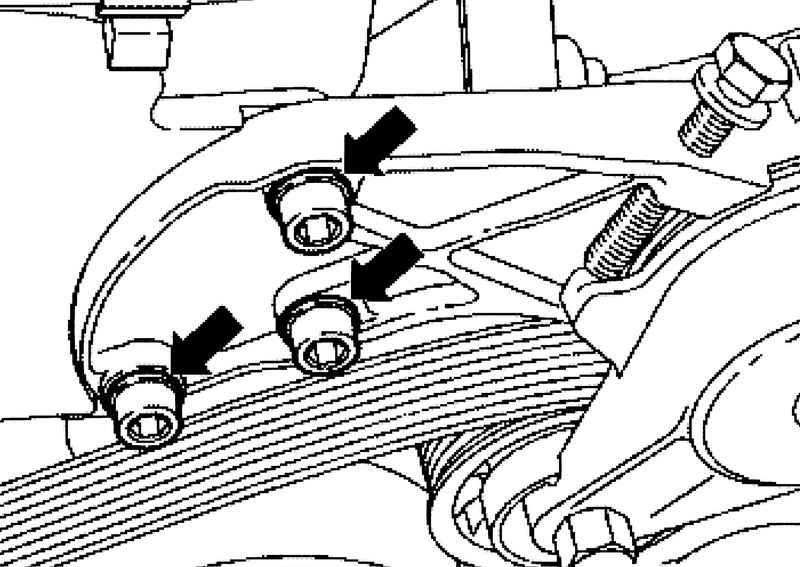

Открутите крепежные болты натяжного ролика (рис. 7.57).

Снимите поликлиновый ремень вместе с натяжным роликом.

Рис. 7.58. Крепежные болты генератора

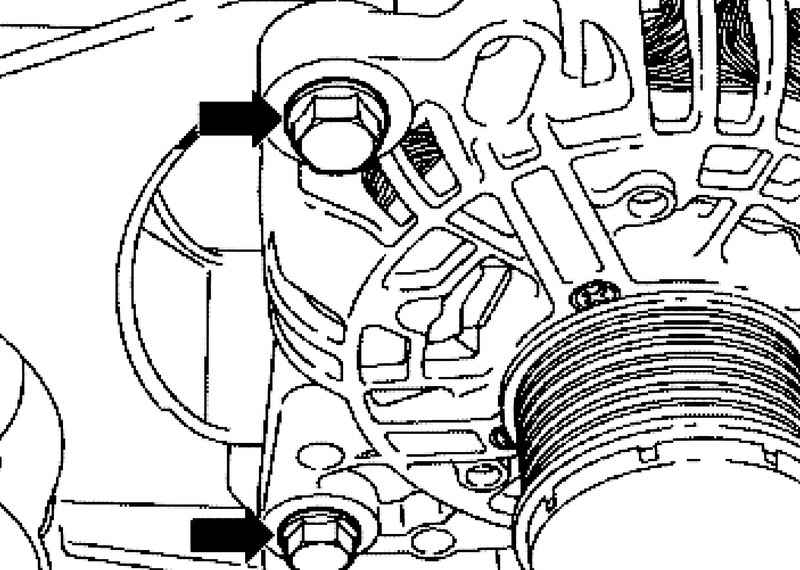

Выкрутите крепежные болты M8х90 генератора (рис. 7.58).

Установка

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

ВНИМАНИЕ При установке ранее эксплуатировавшегося поликлинового ремня соблюдайте отмеченное при снятии направление движения. Проверьте надежность крепления всех агрегатов (генератор, компрессор климатической установки, крыльчатый насос). При прокладке ремня соблюдайте правильное положение поликлинового ремня на шкивах. Проверьте, выкручен ли опорный болт M8x50 из натяжного ролика.

Рис. 7.59. Резьбовые втулки

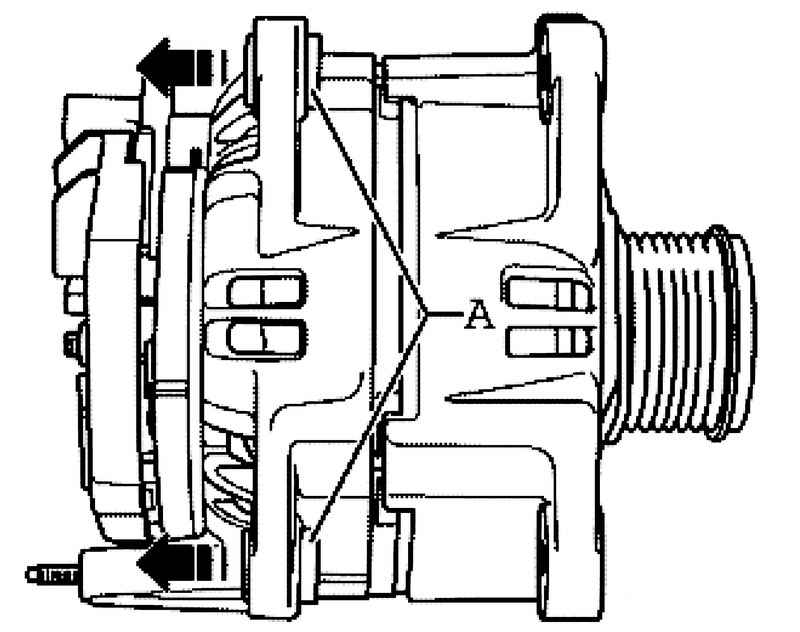

Аккуратно выбить резьбовые втулки A примерно на 4 мм в направлении стрелки из корпуса генератора (рис. 7.59).

Затяните соединения с предписанным моментом затяжки

Подключите АКБ.

Заведите двигатель и проверьте ход ремня.
