7.2.2. Снятие и установка стартера (8-цил. двигатель с впрыском 4,2 л, АКПП)

Снятие

Снимите двигатель.

Снимите выпускной коллектор.

Открутите крепежный болт 1.

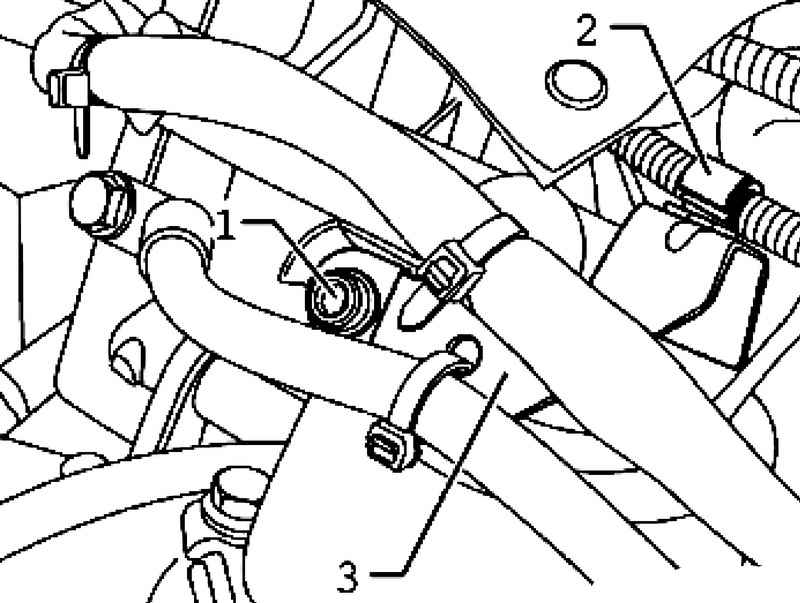

Рис. 7.32. Крепление держателя кабелей

Разблокируйте кабель 2 и снимите держатель кабелей 3 с кронштейна двигателя (рис. 7.32).

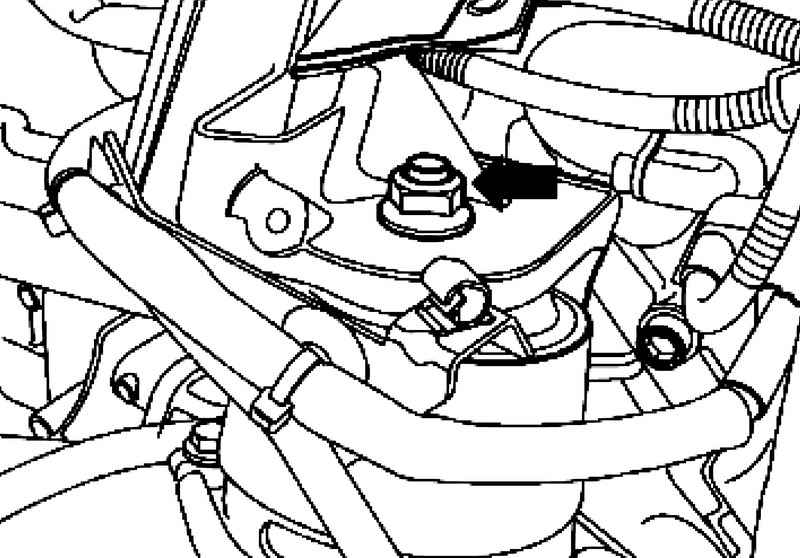

Рис. 7.33. Крепежная гайка подушки двигателя

Открутите крепежную гайку от подушки двигателя (рис. 7.33).

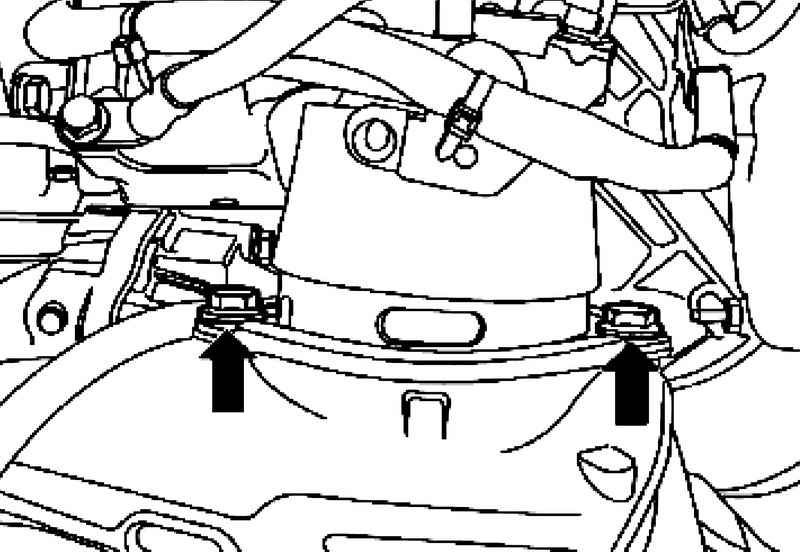

Рис. 7.34. Крепежные болты

Выкрутите крепежные болты (рис. 7.34).

Подвесьте двигатель к приспособлению для вывешивания 3033 со стороны правой ГБЦ (сторона зубчатого ремня) и левой ГБЦ (сторона маховика).

Подвесьте приспособление для вывешивания 3033 к крану VAS 6100.

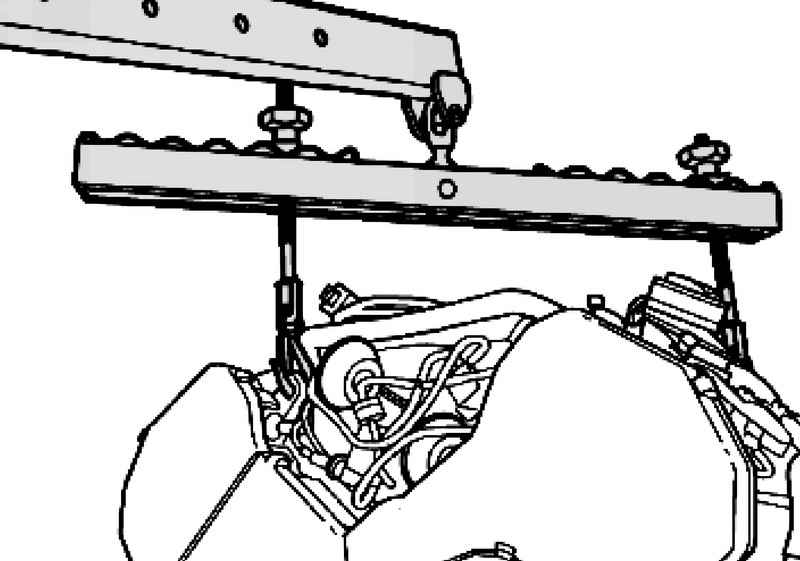

Рис. 7.35. Подъем двигателя с помощью крана

Поднимите двигатель с помощью крана VAS 6100 (рис. 7.35).

Извлеките подушку двигателя.

Открутите все три крепежных болта кронштейна двигателя у блока цилиндров.

Снимите кронштейн двигателя.

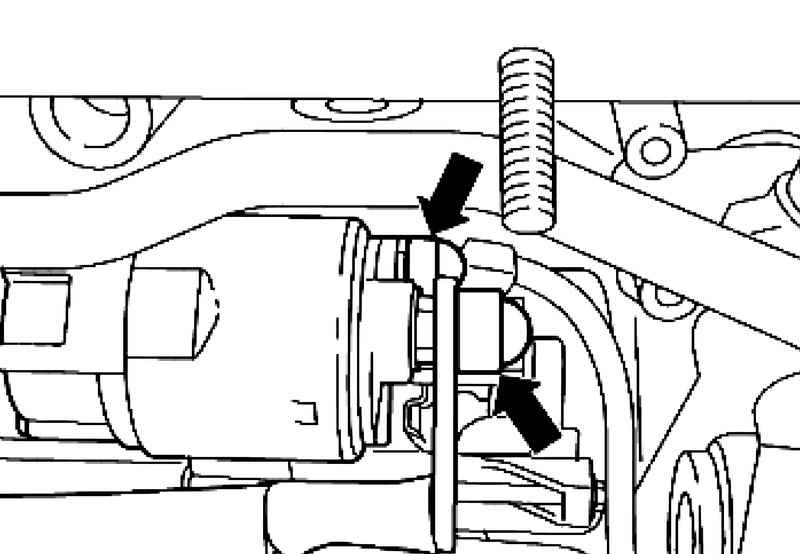

Рис. 7.36. Защитные колпачки

Снимите защитные колпачки (рис. 7.36).

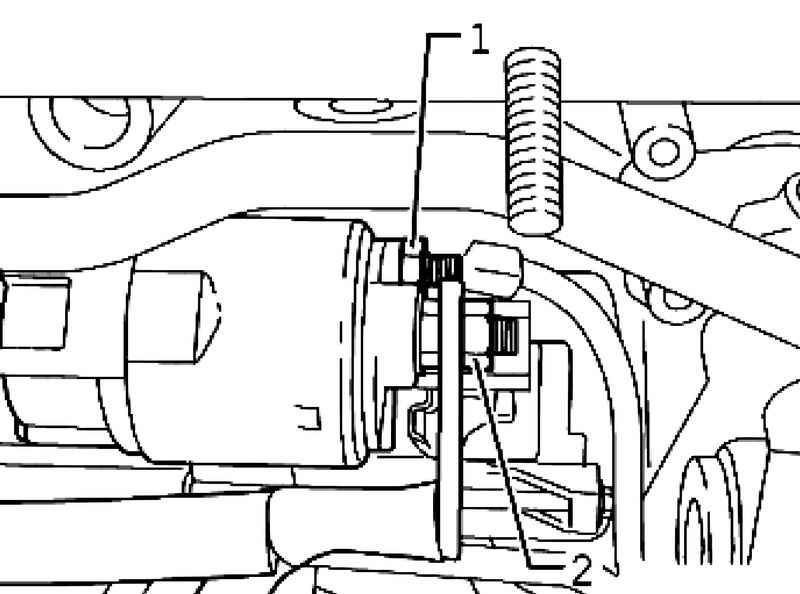

Рис. 7.37. Крепежные гайки клеммы кабеля 50 и плюсового кабеля

Открутите крепежные гайки клеммы кабеля 50 1 и плюсового кабеля 2 от магнитного выключателя стартера (рис. 7.37).

Отложите провода в сторону.

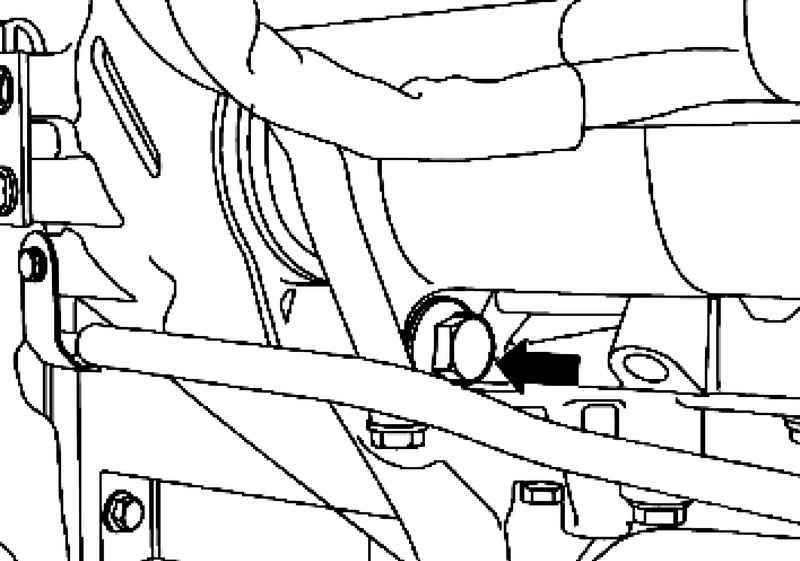

Рис. 7.38. Нижний крепежный болт стартера на стороне двигателя

Выкрутите нижний крепежный болт стартера на стороне двигателя (рис. 7.38).

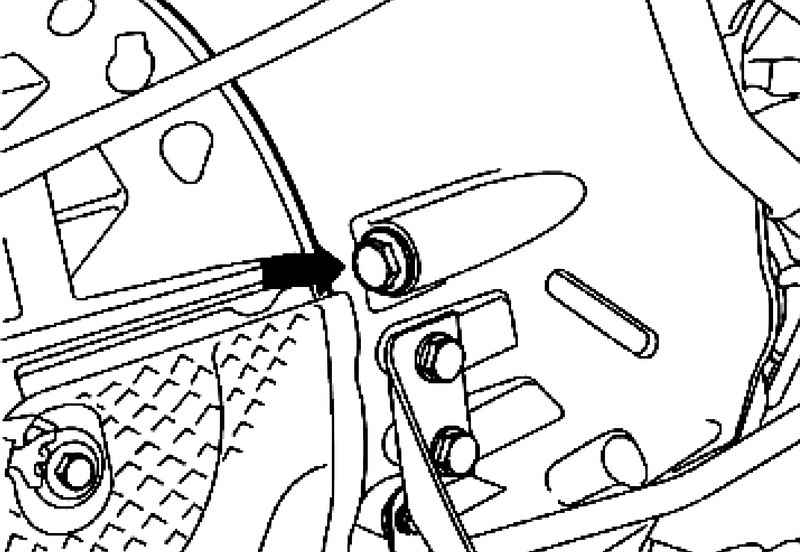

Рис. 7.39. Верхний крепежный болт стартера на стороне коробки передач

Выкрутите верхний крепежный болт стартера на стороне коробки передач (рис. 7.39).

Извлеките стартер.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Затяните соединения с предписанным моментом затяжки.
