2.7.4. Снятие и установка водяного насоса

Слейте охлаждающую жидкость.

Снимите поликлиновой ремень.

ПРИМЕЧАНИЕ Для снятия водяного насоса ременный шкив можно не снимать.

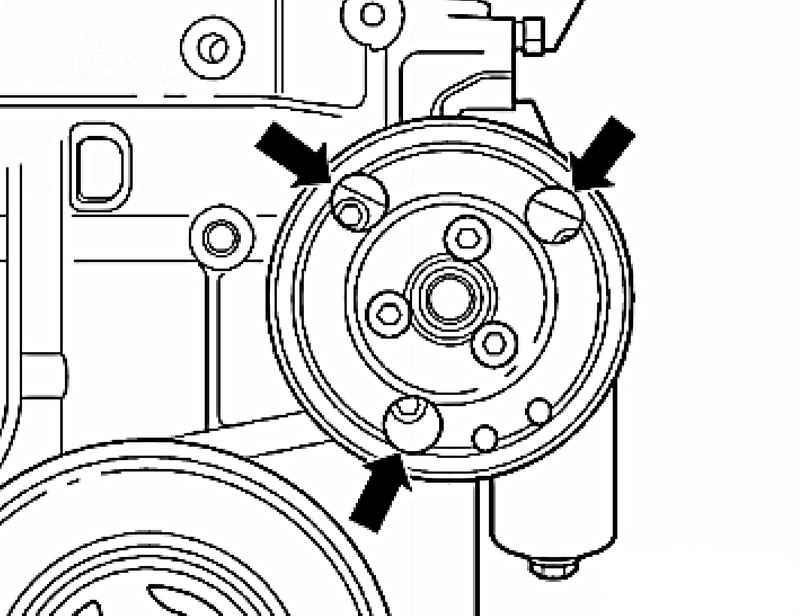

Рис. 2.236. Крепежные болты водяного насоса

Выкрутите крепежные болты водяного насоса через отверстия в ременном шкиве (рис. 2.236) и снимите насос.

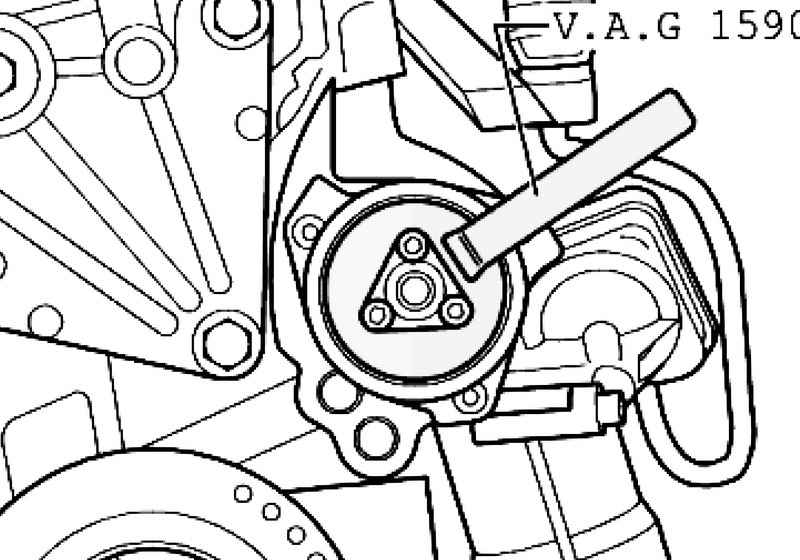

Рис. 2.237. Фиксация шкива ключом для водяных насосов V. A. G 1590

При необходимости замены водяного насоса снимите ременный шкив. Для этого удерживайте шкив ключом для водяных насосов V.A.G 1590 (рис. 2.237).

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Смочите новое уплотнительное кольцо круглого сечения охлаждающей жидкостью.

Вставьте водяной насос.

Затяните крепежные болты. Момент затяжки: 8 Н·м

Установите поликлиновой ремень.

Залейте охлаждающую жидкость.

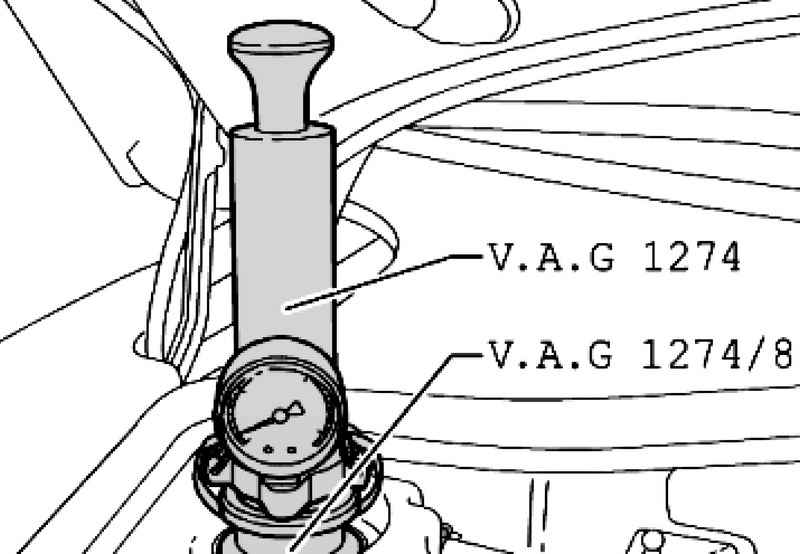

Рис. 2.238. Установка тестера

Прикрутите тестер системы охлаждения V.A.G 1274 с адаптером V.A.G 1274/ 8 на расширительный бачок, как показано на рисунке 2.238.

Задействуйте насос и создать давление 1,4–1,6 бар.

Проверьте герметичность системы охлаждения.

Также проверьте крышку расширительного бачка.

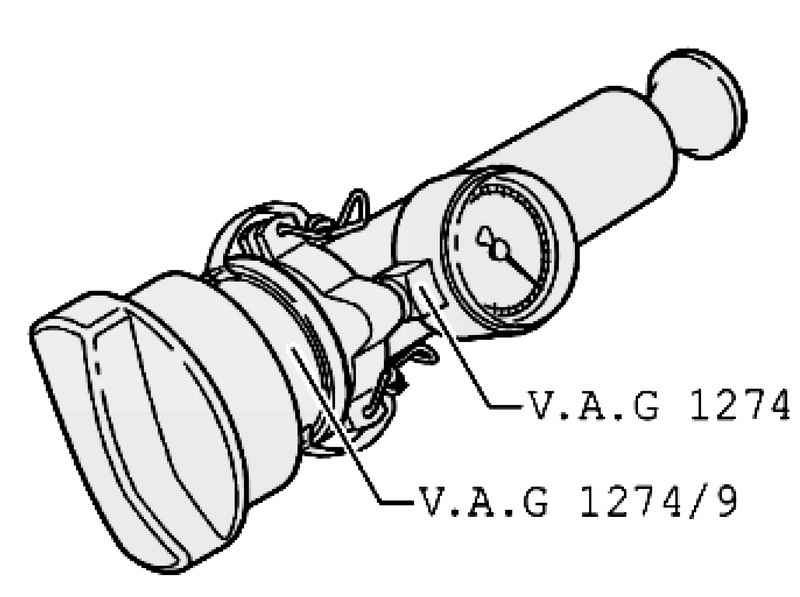

Рис. 2.239. Установка адаптера на тестер

Для этого прикрутите на тестер системы охлаждения V.A.G 1274 адаптер V.A.G 1274/ 9 (рис. 2.239).

Задействуйте насос и создать давление 1,4–1,6 бар.

Предохранительный клапан не должен открываться при давлении до 1,4 бар.

Если клапан в крышке расширительного бачка открывается преждевременно, следует заменить крышку.
