2.7.1. Снятие и установка элементов системы охлаждения

ВНИМАНИЕ При открывании расширительного бачка из него может выйти горячий пар. чтобы избежать травмирования глаз и ошпаривания, надеть защитные очки и специальную одежду. Накрыть крышку бычка ветошью и аккуратно открыть ее.

ВНИМАНИЕ При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее. Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложить так, как они были проложены изначально.

Обеспечьте свободное пространство для всех подвижных и горячих компонентов.

ПРИМЕЧАНИЕ Шланговые соединения закреплены пружинными хомутами. При ремонте используйте только пружинные хомуты.

Рис. 2.227. Клещи для пружинных хомутов

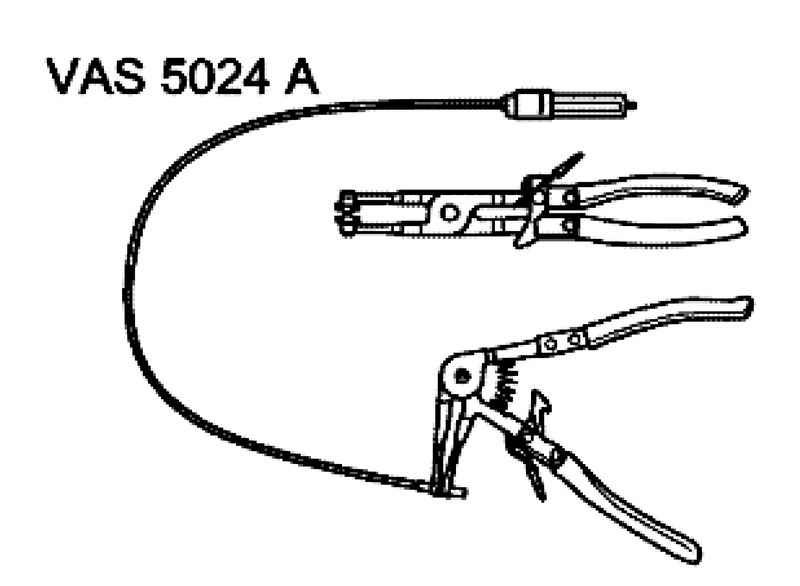

Для монтажа пружинных хомутов рекомендуется использовать клещи для пружинных хомутов VAS 5024 A (рис. 2.227).

При установке проложите шланги системы охлаждения, на натягивая их. Проследите, чтобы они не касались других компонентов (соблюдайте маркировку на патрубке радиатора и шланге).

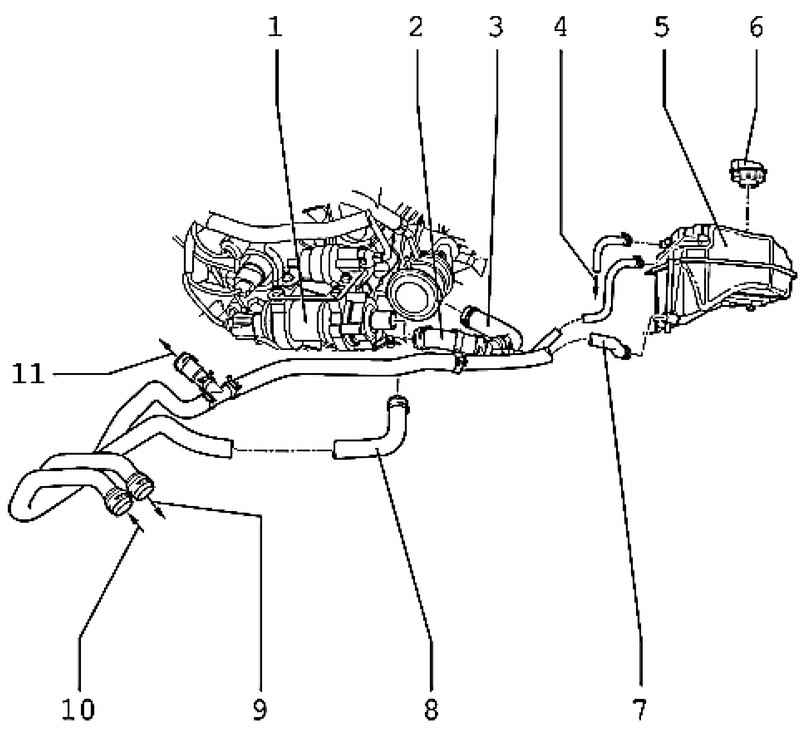

Рис. 2.228. Элементы системы охлаждения, установленные на кузове: 1 – насос циркуляции охлаждающей жидкости V51; 2 – шланг охлаждающей жидкости; 3 – шланг охлаждающей жидкости; 4 – от радиатора; 5 – расширительный бачок; 6 – крышка; 7 – шланг охлаждающей жидкости; 8 – шланг охлаждающей жидкости; 9 – к теплообменнику отопителя; 10 – от теплообменника системы отопления; 11 – к корпусу термостата

ВНИМАНИЕ При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее. Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложите так, как они были проложены изначально. В особенности при прокладке шлангов системы охлаждения и чтобы избежать повреждений, следует обратить внимание на наличие достаточного пространства между самими шлангами, а также со всем подвижным или горячим элементами.

Рис. 2.229. Место установки насоса выбега охлаждающей жидкости V51

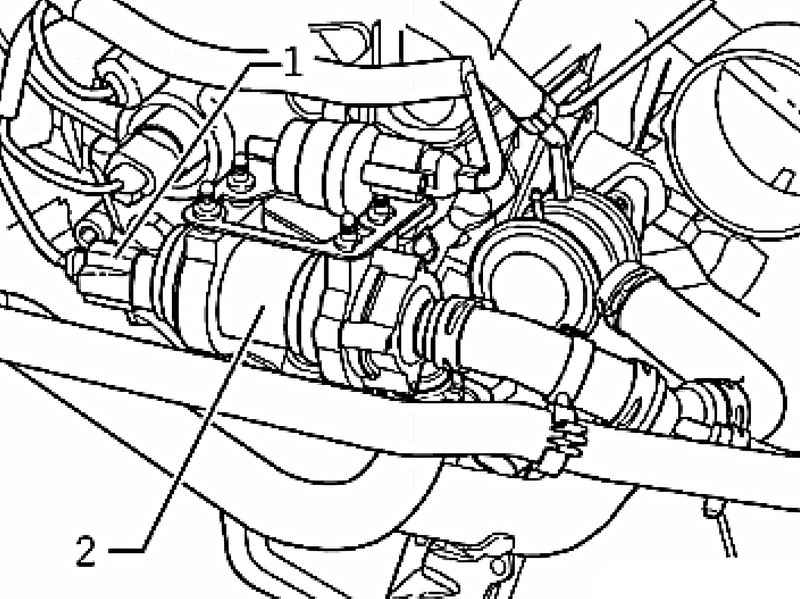

Насос циркуляции охлаждающей жидкости V51 2 закреплен за ГБЦ под электромагнитным клапаном 1 абсорбера с активированным углем N80 демпфирующими кольцами к кронштейну.

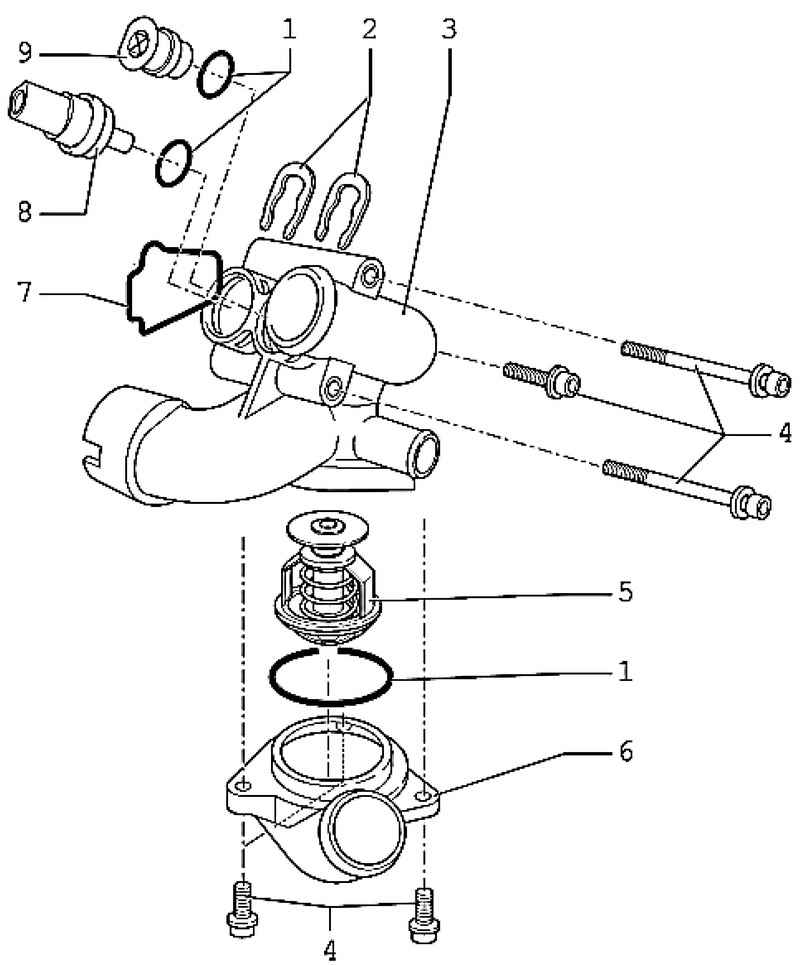

Рис. 2.230. Схема монтажа корпуса термостата: 1 – уплотнительное кольцо круглого сечения; 2 – крепежная скоба; 3 – корпус термостата; 4 – болт 8 Н·м; 5 – термостат; 6 – соединительный патрубок; 7 – уплотнительное кольцо; 8 – датчик температуры охлаждающей жидкости G62; 9 – пробка

Обеспечьте свободное пространство для всех подвижных и горячих компонентов.

ВНИМАНИЕ При любых монтажных работах, в частности в моторном отсеке из-за плотной компоновки, необходимо учитывать следующее. Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложите так, как они были проложены изначально.

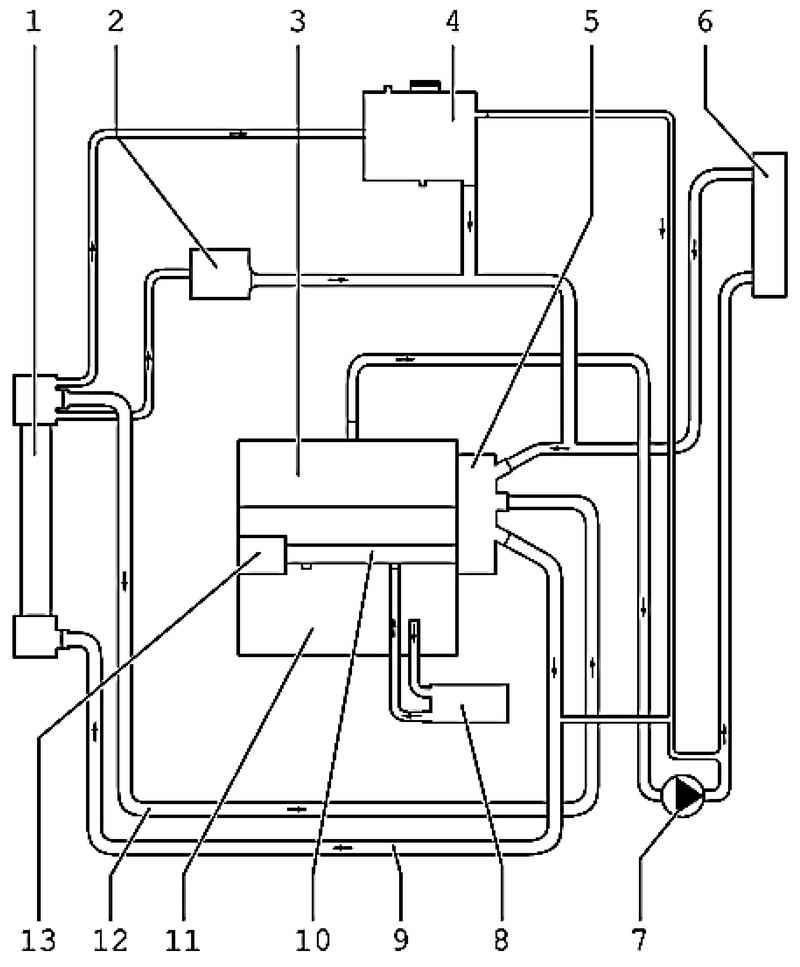

Рис. 2.231. Схема подключения шлангов системы охлаждения: 1 – радиатор; 2 – охладитель масла; 3 – головка блока цилиндров; 4 – расширительный бачок; 5 – корпус термостата; 6 – теплообменник системы отопления; 7 – насос циркуляции охлаждающей жидкости V51; 8 – охладитель масла; 9 – шланг охлаждающей жидкости, верхний; 10 – трубка подачи охлаждающей жидкости; 11 – блок цилиндров; 12 – шланг охлаждающей жидкости, нижний; 13 – водяной насос

Схема подключения шлангов системы охлаждения показанна на рис. 2.231.
