2.14.3. Снятие и установка модуля подачи топлива, датчика уровня топлива и эжекционных насосов

Предохранители 13 и 14 должны быть извлечены из своих гнезд.

Штекеры и провода правого и левого фланца датчиков должны быть отсоединены.

Запорные кольца правого и левого фланца датчиков откручены.

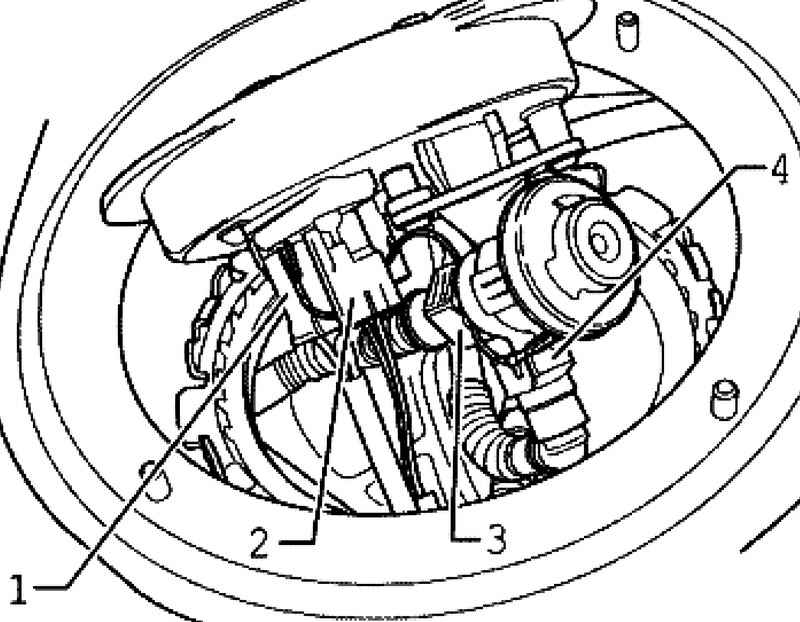

Рис. 2.315. Штекеры и ланговые соединения

Отсоедините штекеры 1 и 2, а также шланговые соединения 3 и 4 под правым фланцем (рис. 2.315).

Извлеките фланец датчика с регулятором давления.

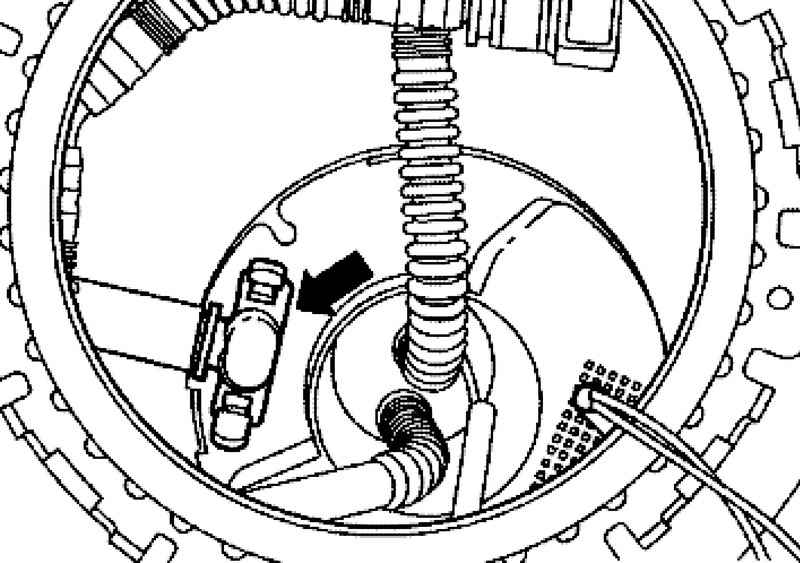

Рис. 2.316. Извлечение черного шланга

Расклипсуйте и извлеките чёрный шланг (рис. 2.316) на правой и левой стороне топливного бака из корпуса модуля подачи топлива.

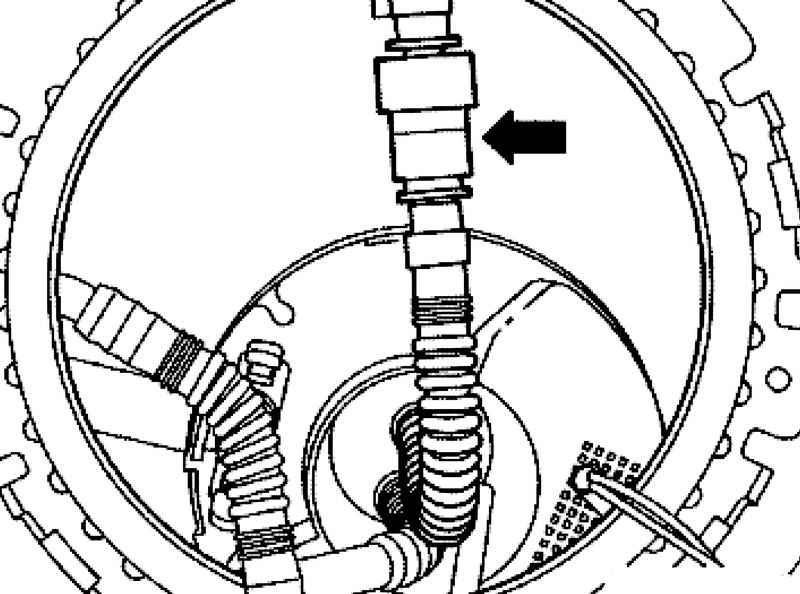

Рис. 2.317. Соединени подающей топливной магистрали

На правой и левой сторонах топливного бака отсоедините подающую топливную магистраль от модуля подачи топлива (рис. 2.317) к эжекционным насосам.

Выкрутите из днища топливного бака модуль подачи топлива, повернув его влево примерно на 90°.

ПРИМЕЧАНИЕ Корпус модуля подачи топлива заполнен топливом. При наклонении или переворачивании из него может вылиться топливо. Расклипсуйте датчики уровня топлива на обеих сторонах топливного бака и извлеките их. Теперь на обеих сторонах бака можно разблокировать и, слегка прокрутив, извлеките эжекционные насосы.

Вытянуть оба конца шлангов через левое и правое отверстие датчика.
