2.14.1. Замена топливного фильтра

Условия

Топливный бак должен быть пуст.

Предохранители 13 и 14 должны быть извлечены из своих гнезд.

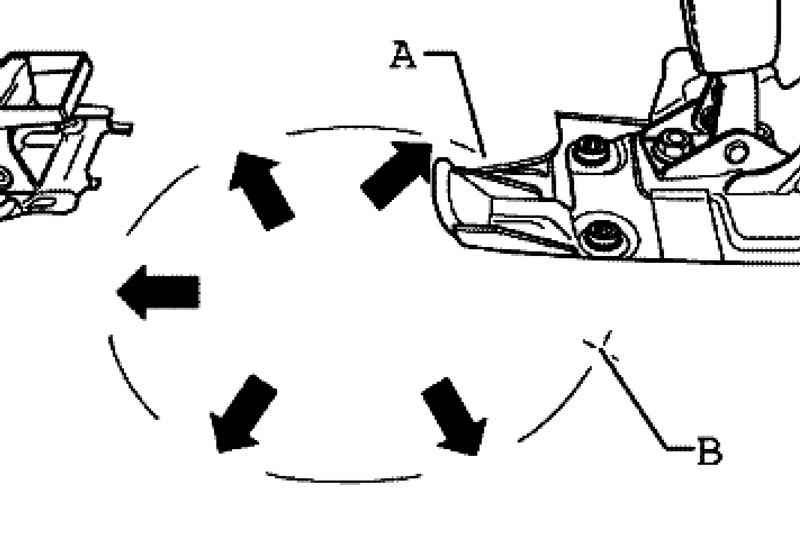

Рис. 2.308. Место разрезания коврового покрытия

Разрежьте ковровое покрытие слева от точки А до точки В в заранее надрезанном месте (рис. 2.308).

Рис. 2.309. Гайки крепления крышки

Открутите гайки 1 крепления крышки (рис. 2.309).

В случае необходимости открутите крепление опоры подлокотника 2 или опорного кронштейна.

Открутите стопорное кольцо с помощью ключа T10202 от левого фланца датчика.

Снимите фланец на левой стороне топливного бака.

Удалите топливо из корпуса топливного фильтра.

Пометьте цветным карандашом монтажное положение крышки фильтра 2.

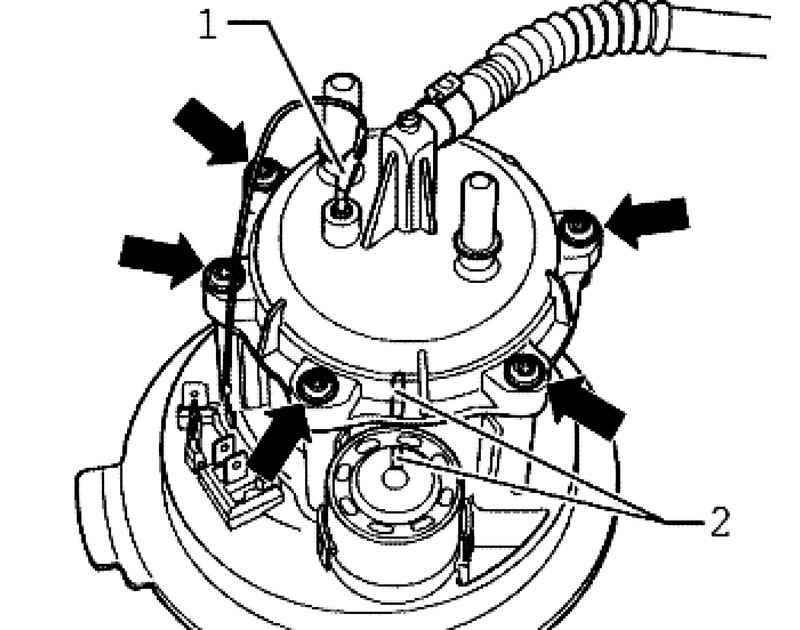

Рис. 2.310. Гайки крепления крышки фильтра

Отсоедините провод массы 1 и открутите крышку фильтра (рис. 2.310) от корпуса.

При замене вкладыша фильтра не сгибайте выводы соединения массы и проверьте, чтобы они были достаточно натянуты.
