2.13.1. Выравнивание выпускной системы

Условие

Выпускная система должна остыть.

Порядок выполнения работ

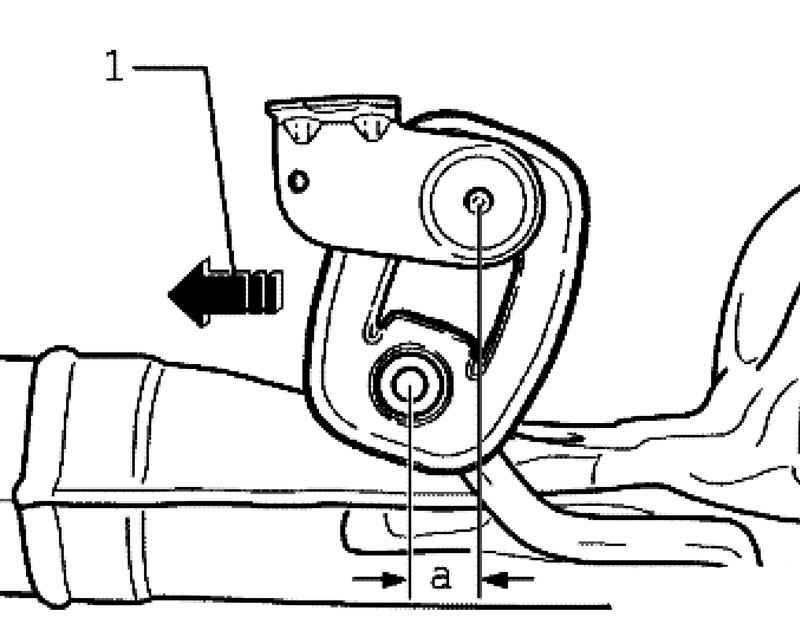

Рис. 2.299. Выравнивание выпускной системы

Сдвиньте всю выпускную систему по направлению движения 1 и затяните двойные хомуты так, чтобы на элементах крепления был достигнут размер a (рис. 2.299).

Средний глушитель: размер a=10 мм.

Задний глушитель: разамер a=15 мм.
